Üzemeltetési útmutató SIPLA CE S-27 HM 2 Üze mbiztonság Software-verzió: S R.503.xx Kiadás: 07/2003 HU 2.5 Biztonsági berendezések 57 2.5 - 5 ábra Biztonsági hurkok Az indít ó gomb le van nyomv a A vész-leá llító gomb le…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE S-27 HM
2.5 Biztonsági berendezések Software-verzió: SR.503.xx Kiadás: 07/2003 HU
56
Hibás működés esetén a K1, ill. K2 kiold. A portáltengely-motorok ellátást szolgáló erősáram-
transzformátor hálózati feszültsége megszakad. A Collect&Place-fej csillagmotora 70V-ról 10V-
ra csökkentett feszültséggel van ellátva. A beültető fejek DP-, ill. DR-tengelyei ezenkívül 30V-tal
vannak ellátva. Az alábbi ábra a K1 és K2 különböző állapotait mutatja és a tengelyekre és a
nyomtatott áramköri laptovábbító szerkezet részeire gyakorolt hatását.
Üzemeltetési útmutató SIPLACE S-27 HM 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.5 Biztonsági berendezések
57

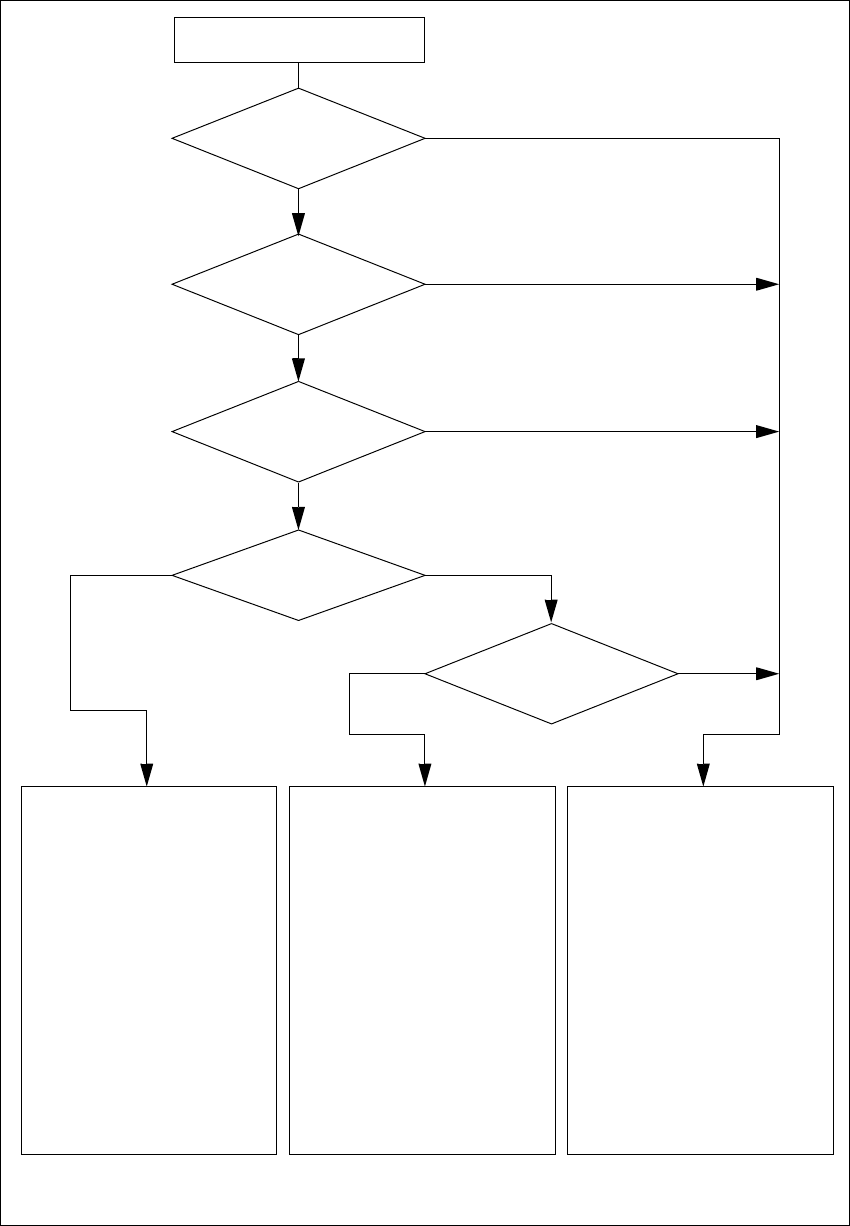

2.5 - 5 ábra Biztonsági hurkok
Az indító gomb le van nyomva
A vész-leállító gomb le
van nyomva?
A védő fedél nyitva van?
A kulcsos kapcsoló
le van zárva (állás:I)?
Nem
A biztonsági hurok
meg van szakadva az AR-
asztalnál?
Igen
Nem
Nem
Igen
Igen
Nem
Aktív
K1 *) Igen
K2 *) Igen
Feszültség
Y-tengely 155 V
X-tengely 155 V
Csillag-tengely 70 V
DP-tengely 30 V
Z-tengely 30 V
Aktív
NYÁK-szállítószalag Igen
Emelőasztal Igen
NYÁK-befogás Igen
Szélességbeállítás Igen
Lézer-fénysorompó Igen
Hevedervágó készülék Igen
Igen
Aktív
K1 *) Nem
K2 *) Igen
Feszültség
Y-tengely 0 V
X-tengely 0 V
Csillag-tengely 10 V
DP-tengely 30 V
Z-tengely 30 V
Aktív
NYÁK-szállítószalag Igen
Emelőasztal Nem
NYÁK-befogás Nem
Szélességbeállítás Igen
Lézer-fénysorompó Nem
Hevedervágó készülék Nem
Aktív
K1 *) Nem
K2 *) Nem
Feszültség
Y-tengely 0 V
X-tengely 0 V
Csillag-tengely 10 V
DP-tengely 30 V
Z-tengely 30 V
Aktív
NYÁK-szállítószalag Nem
Emelőasztal Nem
NYÁK-befogás Nem
Szélességbeállítás Nem
Lézer-fénysorompó Nem
Hevedervágó készülék Nem
*) K1, K2 kombinált védő-biztonsági rendszer
A sűrített levegő
min. 0,51 MPa
(5,1 bar)?
Igen
Nem
2 Üzembiztonság Üzemeltetési útmutató SIPLACE S-27 HM
2.5 Biztonsági berendezések Software-verzió: SR.503.xx Kiadás: 07/2003 HU
58
2.5.5 Belenyúlás elleni védelem az AR-asztalok helyein
FIGYELEM ! 2
Az üzembiztonság feltétele, hogy minden helyet szállítóval kell ellátni. Ha nem áll rendelkezése
elég szállító, akkor a szállítók helyett belenyúlás elleni védelemmel ("Dummy-Feeder") kell
ellátni. 2

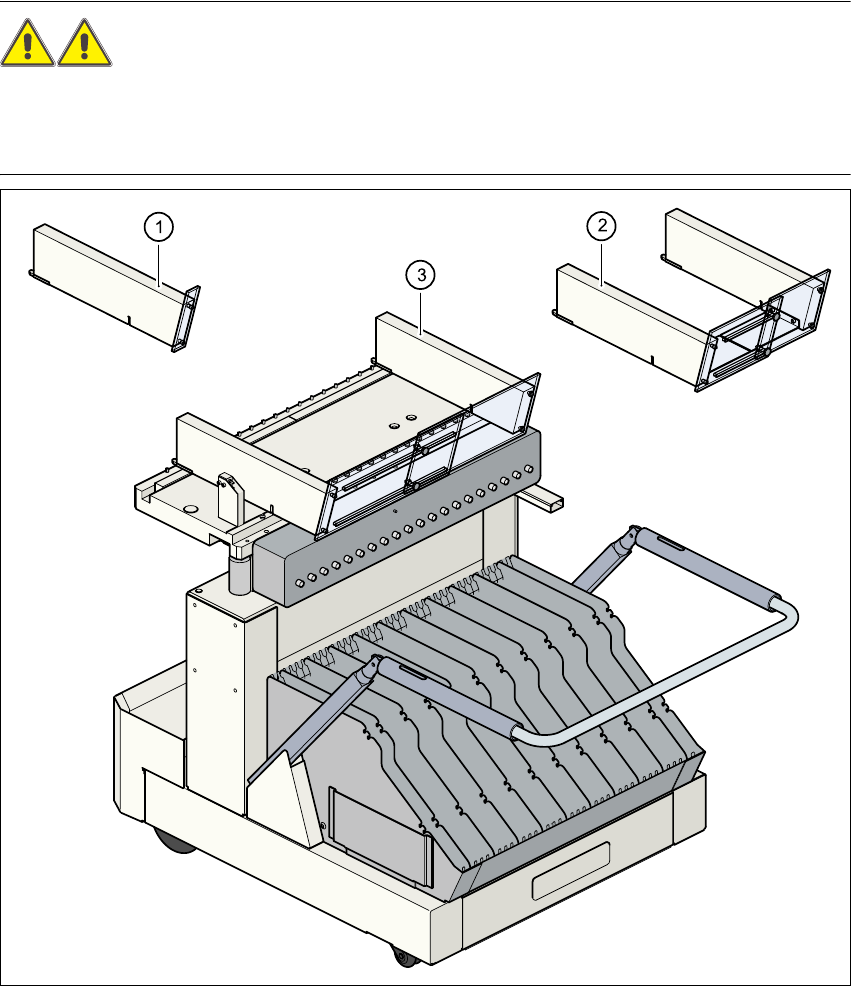

2.5 - 6 ábra Belenyúlás elleni védelem
(1) Benyúlás elleni védelem 1 helyhez cikk-sz. 00116961-01
(2) Benyúlás elleni védelem 6 - 10 helyhez cikk-sz. 00116962-01
(3) Benyúlás elleni védelem 11- 20 helyhez cikk-sz. 00116963-01
