2 Üzembiztonság Üzemeltetési útmutat ó SIPLACE S -27 HM 2.6 Maradék-fes zültségek és kisülési id ő k az automatában Software-verzió: SR.503.xx Kiadás: 07/2003 HU 60 2.6.1 Üzemi f eszültség, ma radványf eszültség és kisül…
Üzemeltetési útmutató SIPLACE S-27 HM 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.6 Maradék-feszültségek és kisülési idők az automatában
59
2.6 Maradék-feszültségek és kisülési idők az auto-
matában
Ha a vész-leállító gomb le van nyomva vagy az automata le van kapcsolva, az elektrolit-konden-
zátorok a kisütési platinán (00308443-xx) lévő kapcsolható ellenállások révén rövid időn belül
lemerülnek a körülbelüli maradványfeszültségre.
A feszültséget a 001 - 009 mérőhüvelyeken a feszültségmérő egységen a szervo-fiókban le lehet
mérni.
FIGYELEM ! 2
A SIPLACE-család automatái 3 x 400 V~ (3 x 208 V~ USA -Verzió) ± 5 %, 50/60 Hz hálózati fes-
zültséggel vannak ellátva. Ezért ennek a berendezésnek az alkatrészei életveszélyes feszültsé-
get vezetnek akkor is, ha a főkapcsoló le van kapcsolva.
Ezért ennek az automatának a szakszerűtlen kezelése halálos kimenetű is lehet vagy súlyos testi
sérülésekhez, valamint jelentős anyagi károkhoz vezethet. Tartsák be az érvényes baleset-me-
gelőzési és DIN-előírásokat (különösen az EN 60204, 1. részét).
Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot a szervo-fiók felett.2
2

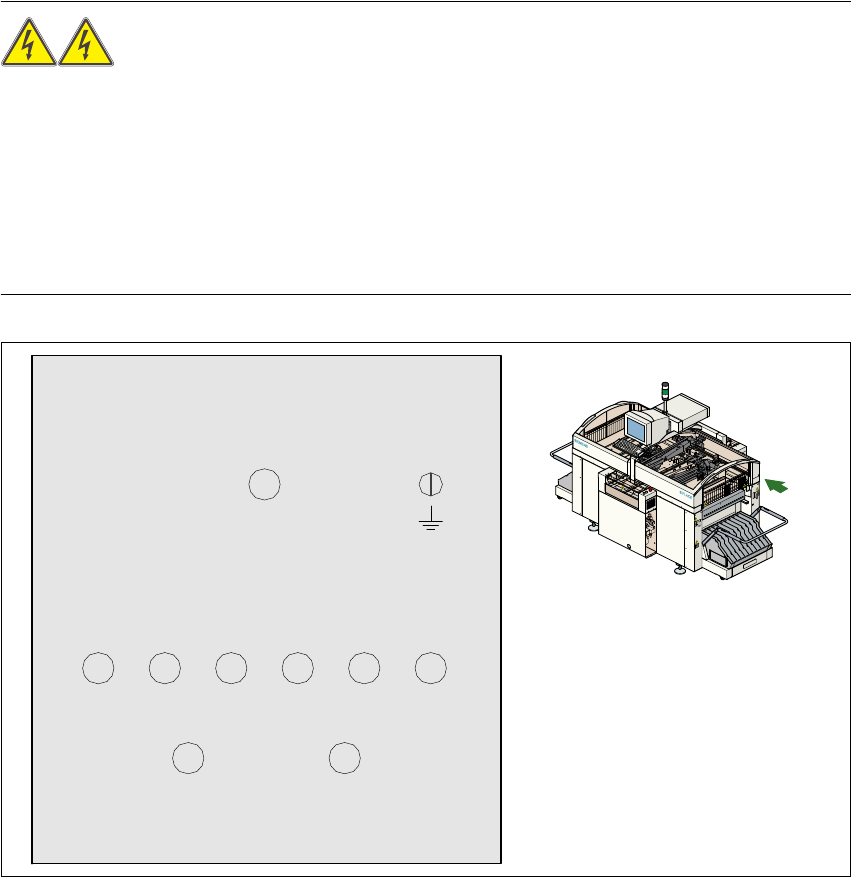

2.6 - 1 ábra Mérőhüvelyek a feszültségmérő egységen a szervo-fiókban
GND
007
001 002 003 004 005 006
008 009
70VDC/
10VDC
30VDC 24VDC 12VDC 5VDC
70VDC
155VDC/0VDC
30VDC
nem
bekapc-
Szervo-
fiók
kapcsolt
solva
2 Üzembiztonság Üzemeltetési útmutató SIPLACE S-27 HM
2.6 Maradék-feszültségek és kisülési idők az automatában Software-verzió: SR.503.xx Kiadás: 07/2003 HU
60
2.6.1 Üzemi feszültség, maradványfeszültség és kisülési idő a
vész-leállító gomb lenyomása után
2
2.6.2 Maradék-feszültség és kisülési idő a főkapcsoló lekapcsolása után
2
VIGYÁZAT!
Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek felmerülését kivéve - csak
a következő esetekben kapcsolja ki:
– Az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– Az automata befejezte a NYÁK-feldolgozást.
– Az automata befejezte a felfutási szakaszt.
– A Windows NT operációs rendszert szabályszerűen lefuttatta. 2
Mérőhüvely 00X
007 (GND) ellen
mérve
Feszültség normál
üzemmódban
Maradványfesz
ültség vész-
leállításnál
Az elektrolit-
kondenzátorok
kisülési ideje 12 V-ra
001 70 V- 10 V- < 2 s
002 30 V- 30 V- –
003 30 V- < 12 V- < 2 s
004 24 V- 24 V- –
005 12 V- 12 V- –
006 5 V- 5 V- –
008 70 V- 10 V- < 2 s
009 155 V- 10 V- < 1 s
Tab. 2.6 - 1 Üzemi feszültség, maradványfeszültség és kisülési idő a vész-leállító gomb lenyomása után
2
2
2
Mérőhüvely 00X
007 (GND) ellen mérve
Maradványfeszültsé
g a főkapcsoló
lekapcsolásánál
Az elektrolit- kondenzátorok
kisülési ideje 12 V-ra
001 < 12 V- < 2 s
002 < 12 V- < 2 s
003 < 12 V- < 2 s
004 0 V- –
005 0 V- –
006 0 V- –
008 < 12 V- < 2 s
009 < 12 V- < 1 s
Tab. 2.6 - 2 Maradványfeszültség és kisülési idő a főkapcsoló lekapcsolása után
Üzemeltetési útmutató SIPLACE S-27 HM 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.7 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés
61
2.7 A sűrítettlevegő-adagolás lezárása és nyomásc-
sökkentés

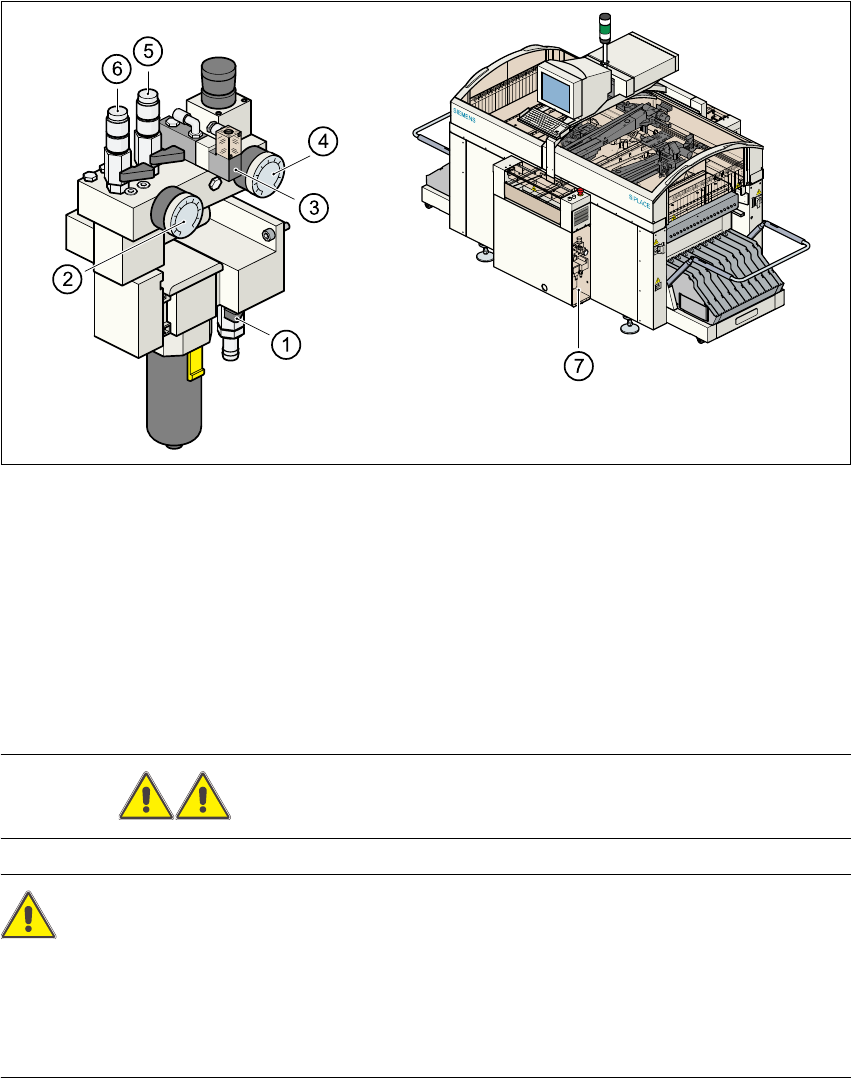

2.7 - 1 ábra Sűrített levegőt adagoló egység az automatán
FIGYELEM Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. 2
VIGYÁZAT!
Bekapcsolt gépnél a sűrített levegő bevezetését az elzárócsappal legfeljebb 30 percre szabad
megszakítani. Amennyiben a pneumatika-rendszeren végzett karbantartási- ill. szervizmunka
több időt igényel, akkor a főkapcsolóval ki kell kapcsolni az automatát, és le kell választani a
sűrítettlevegő-ellátásról.
(1) A zárócsap karja "AR" állásban
(2) Üzemi nyomásmanométer
(3) Mágnesszelep a hevedervágó készülék légtelenítésére VÉSZ-ÁLLJ esetén
(4) Manométer a stopper üzemi nyomásához
(5) Sűrített levegő ellátás, 2. portál
(6) Sűrített levegő ellátás, 1. portál
(7) A sűrített levegőt adagoló egység helye
