3 Műszaki adatok
3.1 Gépleírás
A beültető automata két portállal ellátott nagyteljesítményű beültető rendszer. Minden portálnál
van NYÁK-kamera és egy 6- ill. 12 szegmenses Collect&Place-fej.

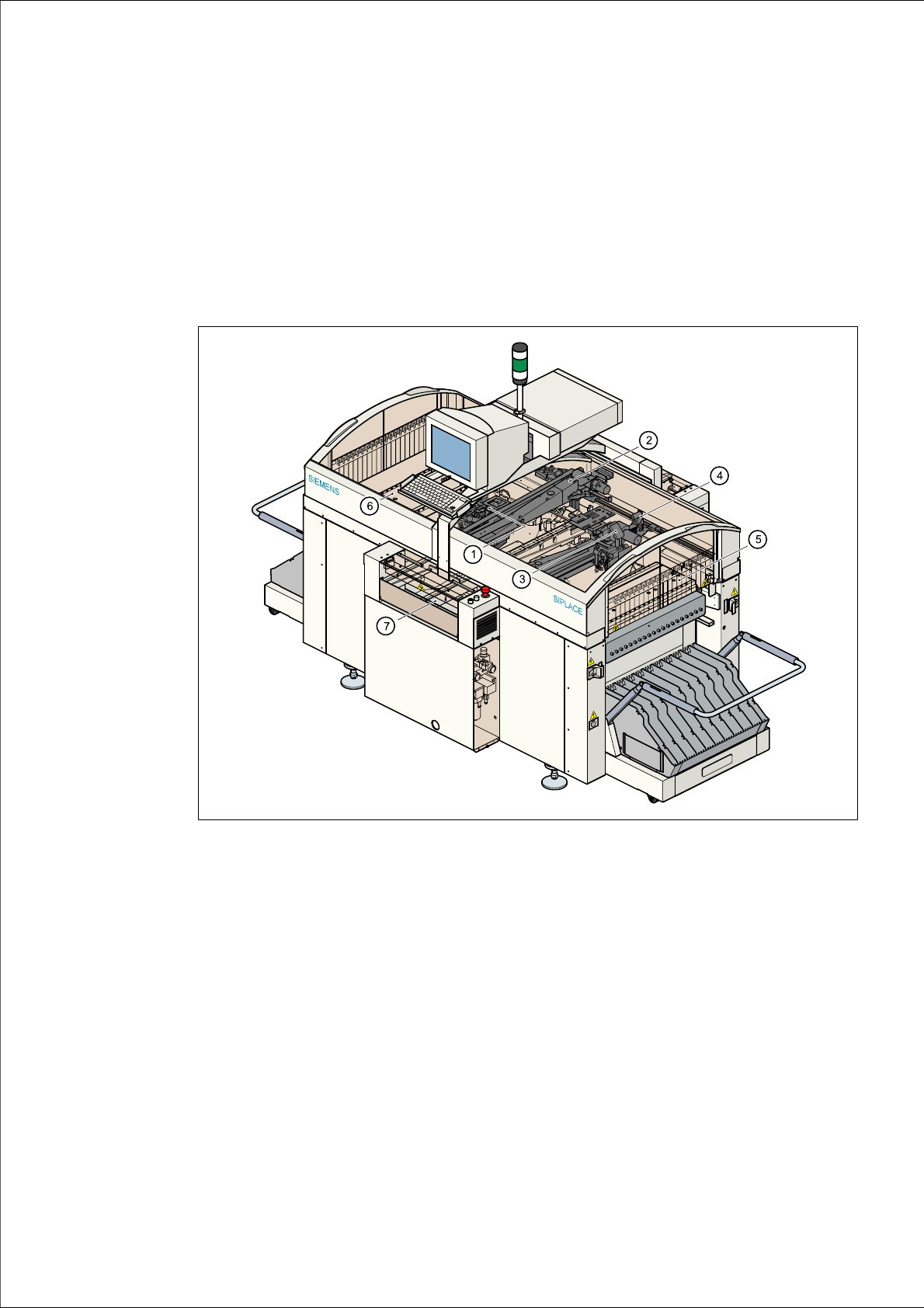

3.1 - 1 ábra Az automata működésének leírása
(1) 6/12 szegmenses Collect&Place-fejek AR-kamerával (portál 1)
(2) 1. portál NYÁK-kamerával
(3) 6/12 szegmenses Collect&Place-fejek AR-kamerával (portál 2)
(4) 2. portál NYÁK-kamerával
(5) Stacioner AR-előkészítés (1. hely)
(6) Stacioner AR-előkészítés (3. hely)
(7) Nyomtatott áramköri lapokat továbbító egység (dupla szállítószalagos lehetőség)
3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.1 Gépleírás Software-verzió: SR.503.xxKiadás: 07/2003 HU
74
A beültető fejek alkatrészeket hoznak a stacioner szállítóktól és beültetik azokkal a nyomtatott
áramköri lap szállítójába befogott nyomtatott áramköri lapot.
A beültető automata koncepciója
– stacioner szállítóival,
– a beültetés alatt nyugalomban lévő nyomtatott áramköri lapokkal,
– és pozícionálható beültető fejeivel
egy sor döntő előnnyel rendelkezik:
– Így például a pipetta-konfiguráció a rugalmas 6/12 szegmenses Collect&Place fejek révén az
automata pipettacserélővel kombinálva rövid idő alatt és automatikusan igazítható különböző
nagyságú alkatrészek felvételéhez. Azonkívül optimalizálhatja az elmozdulási utakat és a
beültetési sorrendet is.
– Stacioner szállítókkal a nagyon kicsi alkatrészeket is biztonságosan fel lehet venni.
– Az alkatrészek elcsúszása a nyomtatott áramköri lapon a beültetés alatt - ahogy ez gyakran
előfordul a mozgatott nyomtatott áramköri lapoknál - ki van zárva, mivel a nyomtatott áramköri
lap a beültetés alatt nyugalomban van.
– Azonkívül jól megtervezett optikai központosító rendszerek (érzékelő rendszerek)
gondoskodnak az alkatrészek és nyomtatott áramköri lapok számára a nagy pozícionálási
pontosságról.
– Az alkatrészek utántöltése és a hevederek összetoldása a gép leállítása nélkül történhet.
–Az előre felszerelt alkatrészkocsik lehetővé teszik, hogy az automatát hosszabb állási idő
nélkül szereljék át.
3.1.1 Fejmodularitás koncepciója (Head Modularity)
A HM rövidítés jelzi a ’Head Modularity’-t (fejmodularitást) az automata megnevezésében
SIPLACE S-27 HM.
Ezzel a koncepcióval 6-szegmenses és 12 szegmenses Collect&Place-fejeket lehet az
automatán tetszés szerint kombinálni. Egyszerű beültetőfej-cserével igazítható a beültető
automata rövid időn belül a beültetési megrendelések követelményeinek megfelelően.
