3 M ű szaki adatok Üzemeltetési útmutató SIPLACE S-27 H M 3.4 M ű szak i adatok - Cs atlakozási értékek Software-verzió: SR.503.xxKiadás: 0 7/2003 HU 80 3.4 M ű szaki a datok - Cs atlakozási ér téke k 3.4.1 M ű s zaki ad…
Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.3 Elektromos és pneumatikus csatlakozási helyek
79
FIGYELEM
Az automatát 3 x 400 V~, ill. 3 x 208 V~ (USA-verzió) ± 5 %, 50/60 Hz hálózati feszültséggel kell
ellátni. Ezért ennek a berendezésnek az alkatrészei életveszélyes feszültséget vezetnek akkor is,
ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a szakszerűtlen kezelése halálos
kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint jelentős dologi károkhoz
vezethet. 3
FIGYELEM!
Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn! 3
3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.4 Műszaki adatok - Csatlakozási értékek Software-verzió: SR.503.xxKiadás: 07/2003 HU
80
3.4 Műszaki adatok - Csatlakozási értékek
3.4.1 Műszaki adatok - Elektromos csatlakozási értékek
3
3.4.2 Műszaki adatok - Sűrített levegő ellátás
3
3.4.3 Műszaki adatok - Sűrített levegő specifikáció
Maximális részecskenagyság a sűrűség szerint, az ISO/DIS 8573-1 (1. osztály)-on alapulva.
3.4.4 Műszaki adatok - Zajkibocsátási adatok
3
3.4.5 Műszaki adatok - Megengedett környezeti befolyások
3
Csatlakozási feszültség 3 x 400 V~ ± 5 %; 50/60 Hz (Európa)
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 200 V~ ± 5 %; 50/60 Hz (Japán, opció)
Biztosíték 3 x 16 A (3 x 400 V~, 3 x 208 V~, 3 x 200 V~)
Teljes áramfelvétel 5 kVA
Összteljesítmény igény 2 kW
Feszültségkiesés max. 20 ms
Sűrített levegő csatlakozási érték min. 0,55 MPa (5,5 bar) ... 0,8 MPa (8 bar), ½"-csatlakozó
Sűrített levegő felhasználás 400 Nl/min.
Üzemi nyomás 0,52 MPa (5,2 bar) (fixen beállítva)
Részecskenagyság 0,1 µm
Részecskesűrűség 0,1 mg/m³
Legnagyobb olajtartalom (1. osztály) Részecskesűrűség 0,01 mg/m³
Nyomás harmatpont (4. osztály) Harmatpont + 3°
Maximális zajkibocsátás 74dB(A)
Helyiség-hőmérséklet 15°C és 35°C között
Levegő nedvességtartalom 30 -80 %
(A középérték nem nagyobb, mint 45 %, így a
kondenzáció a gépnél mindenképpen ki van zárva.)
Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.5 Az automata méretei és súlya
81
3.5 Az automata méretei és súlya
3.5.1 Automata méretei
3

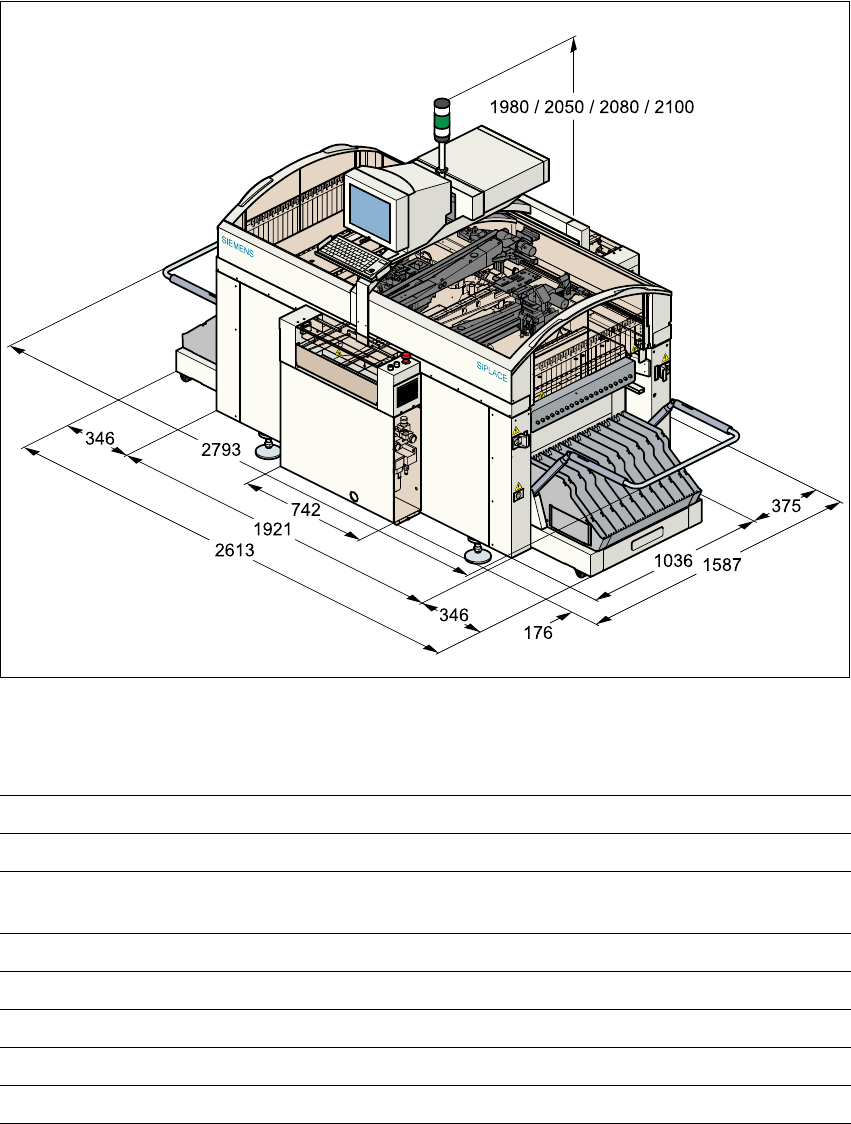

3.5 - 1 ábra Az automata méretei milliméterben
3.5.2 Műszaki adatok - Méretek, súly
3
Hosszúság 1587 mm, beleértve a szállítószalagokat
Szélesség 2641 mm, beleértve a fület
Magasság a figyelmeztető lámpával 1980 mm standardmagasság
2050 mm/2080 mm/2100 mm (SMEMA)
Hasmagasság 120 mm standardmagasság
Az alapmodul súlya 1500 kg
Súly teljes felszereltséggel kb. 2000 kg
Megengedett felületi terhelés (talaj) min. 1000 kg/m²
A szerelőtalpak felületi terhelése 4,42 kg/cm²
