Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.6 Kezelőelemek
83
3.6 Kezelőelemek
3.6.1 Áttekintés
3

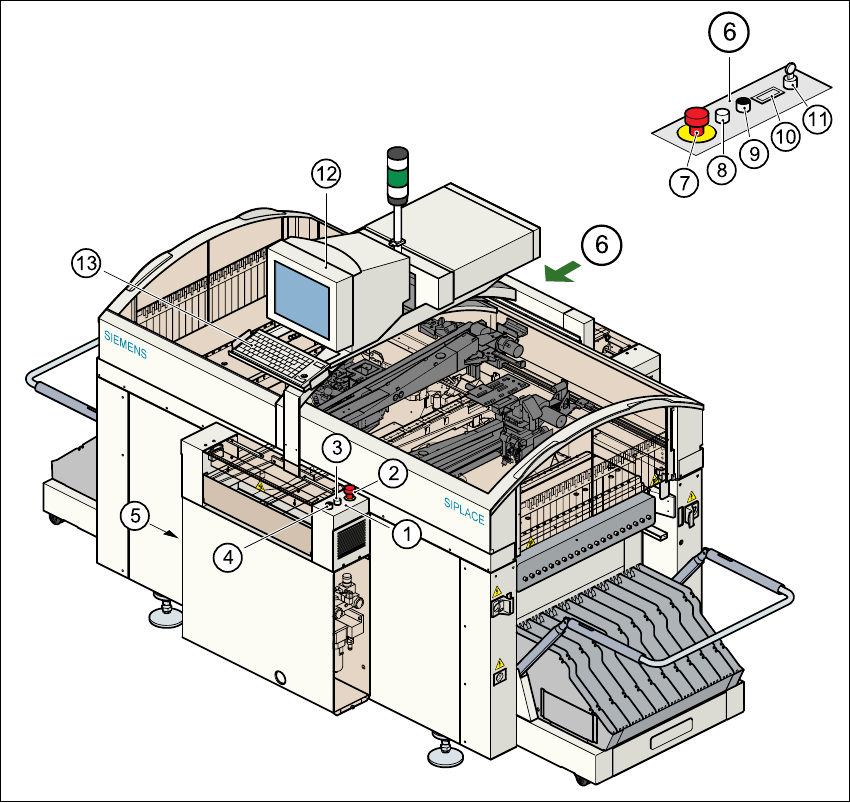

3.6 - 1 ábra Kezelőelemek
(1) Kezelőpult, beadási oldal (2) VÉSZ-LEÁLLÍTÓ nyomógomb
(3) Indító nyomógomb (zöld) (4) Leállító nyomógomb (piros)
(5) Főkapcsoló (6) Kezelőpult, kiadási oldal
(7) VÉSZ-LEÁLLÍTÓ nyomógomb (8) Indító nyomógomb (zöld)
(9) Leállító nyomógomb (fekete) (10) Alkatrészszámláló
(11) Kulcsos kapcsoló (12) Érintő-kapcsolós képernyő
(13) Billentyűzet a trackball-lal 3
3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.6 Kezelőelemek Software-verzió: SR.503.xxKiadás: 07/2003 HU
84
3.6.2 Leírás
Minden kezelő elem elérhető az 1,60 m-nél magasabb személyzet számára.
Főkapcsoló
A főkapcsoló az automata áramellátásnak be-, ill. kikapcsolására szolgál.
ÉLETVESZÉLY
Bizonyos alkatrészek az automatán belül még életveszélyes feszültséget vezetnek akkor is, ha a
főkapcsoló le van kapcsolva. 3
Kulcsos kapcsoló
Normál üzemmódban a kulcsos kapcsoló "0" helyzetben áll. A kulcs le van húzva és biztosan
lehet tartani. Csak bizonyos karbantartási, ill. szerviz-munkákhoz szabad a felhatalmazott
személyzetnek "I" helyzetbe (beállítási üzemmód) fordítani.
Leállító nyomógomb
Ezzel a nyomógombbal az automata beültetési üzemmódját lehet leállítani.
Indító nyomógomb
Ezzel a nyomógombbal tudja elindítani az automatát bekapcsolás, ill. a hibás funkciók
megszüntetése után.
VÉSZ-LEÁLLÍTÓ nyomógomb
A gomba alakú vész-leállító nyomógomb benyomásakor reteszelődik. Megszakad a
portáltengelyek, az AR-asztalok, a szállítószalagok és a vágóberendezések áramellátása, a
feszültségellátás a beültető fejek csillagtengelyeinél csökken. A nyomógombot elfordítással lehet
újra kinyitni.
Alkatrész számláló
Az alkatrész számláló kijelzi a feldolgozott alkatrészek számát.
Állomás-számítógép, képernyő és billentyűzet
Egy elfordítható konzol tartja az automata középső kereszttartóján a számítógépet a
képernyővel és a billentyűzettel. A számítógép egy desktop-modell Pentium-processzorral.
Operációs rendszerként a WINDOWS NT 4.0 van alkalmazva. A grafikus SIPLACE-kezelői
felület, ami a Windows-standardon alapul, a beültető automata kezelésére és ellenőrzésére
Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.6 Kezelőelemek
85
szolgál. A képernyőhöz Color-Touchscreen-Monitor (15")-t használnak 1024 x 768 Pixel
felbontással. A billentyűzet mellett az érintő-kapcsolós képernyő is lehet használni bemeneti
egységként. Az ultralapos IBM-kompatibilis PC-billentyűzetbe egy "trackball" van beépítve az
egérfunkció vezérléséhez.
Jelzőlámpa
A jelzőlámpa színeinek sorrendje fehér - zöld - fehér. Ez jelzi az automata üzemeletetési
állapotát és a hibás funkciókat.
AR-Bar-kód leolvasó (opció)
A képernyő és a billentyűzet között található egy lerakó rész, ami a Datalogic DL 910 típusú AR-
Bar-kód leolvasót tartja. A Bar-kód leolvasóval az alkatrészek gyorsan és megbízhatóan
felszerelhetők és utántölthetők.
3.6.3 A kezelő elemek ergonómiai elrendezése
Az 3.6 - 1. ábra 83. oldal ad áttekintést a kezelőelemek elhelyezéséről. Amelyek a következő
csoportokra oszthatók:
Kezelőpult a NYÁK-beadó oldalán
– indító nyomógomb
– leállító nyomógomb
– VÉSZ-LEÁLLÍTÓ nyomógomb
–főkapcsolóval (a bal oldalon)
Kezelőpult a NYÁK-kiadó oldalán
– VÉSZ-LEÁLLÍTÓ nyomógomb
– indító nyomógomb
– leállító nyomógomb
– alkatrészszámláló
– kulcsos kapcsolóval
Konzol a középső kereszttartón
– állomás-számítógép
–érintő-kapcsolós képernyő
– billentyűzettel és
– alkatrész Bar-kód leolvasóval (opció)
