3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.9 Érzékelő rendszerek Software-verzió: SR.503.xxKiadás: 07/2003 HU
96
3.9 Érzékelő rendszerek
3.9.1 Leírása
Minden automata rendelkezik
– két AR-kamerával a beültető fejeken és
– két NYÁK-kamerával az x-tengelyek portáljának alján.
Az érzékelt adatokat kiértékelő egység az automata vezérlő-fiókjában van elhelyezve. A Be-
érzékelő rendszer segítségével meg lehet határozni
– az alkatrész pontos helyét a pipettán és
– a tokozat geometriáját.
A NYÁK-érzékelő rendszer a NYÁK-on lévő illesztési jelek segítésével meghatározza
– a nyomtatott áramköri lap helyét,
– elfordulási szögét
– és a nyomtatott áramköri lap késleltetését.
Azonkívül a NYÁK-érzékelő rendszer a szállítókon lévő illesztési jelek segítésével meghatározza
az alkatrészek pontos átvételi helyét. Ez különösen a kis alkatrészeknél fontos.
Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.9 Érzékelő rendszerek
97
3.9.2 AR-kamera (24 x 24) a 12 szegmenses Collect&Place fejnél
3.9.2.1 Felépítése
3

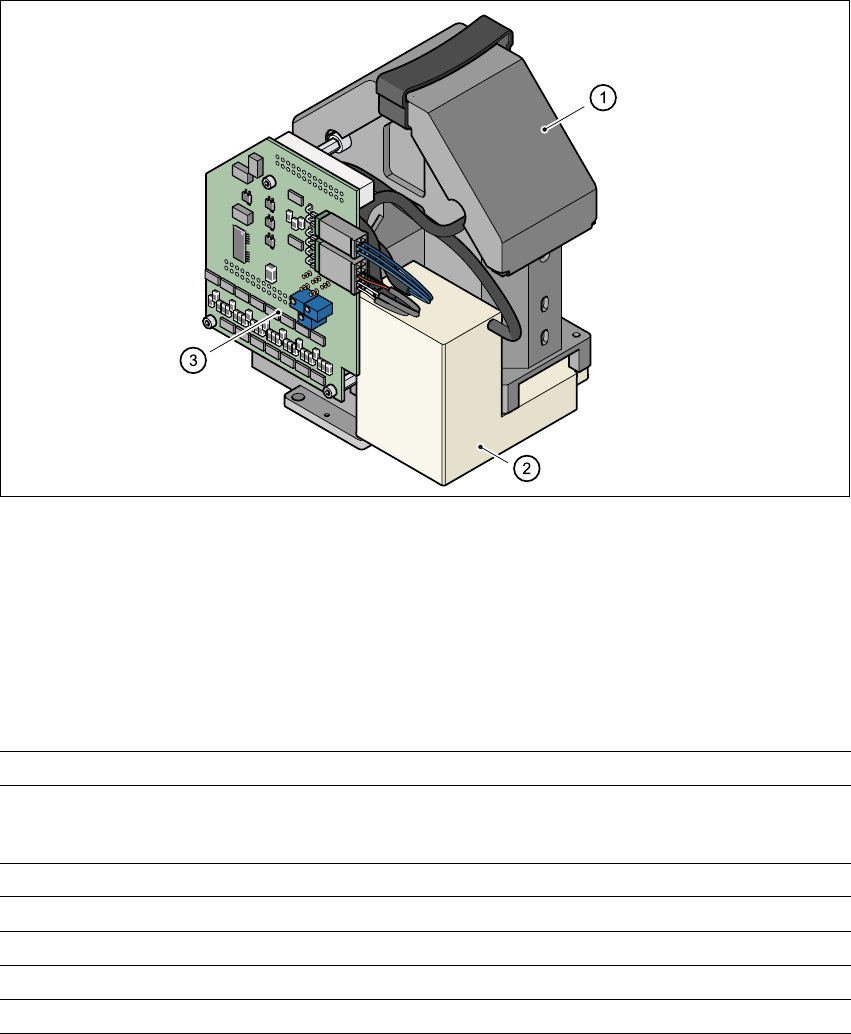

3.9 - 1 ábra AR-kamera (24 x 24) a 12 szegmenses Collect&Place fejnél
(1) AR-kamera, optika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
3.9.2.2 Műszaki adatok
3
Max. AR-méret 0,6 mm x 0,3 mm 18,7 mm x 18,7 mm-ig
AR-spektrum 0201 PLCC44-ig
a BGA, µBGA, Flip-Chip, TSOP, QFP
PLCC, SO SO32-ig, Ram-ot beleértve
Min. lábraszter 0,5 mm
Min. forrasztógömb-raszter 0,35 mm
Min. gömb-/forrasztógömb-átmérő 0,2 mm
Látómező 24mm x 24mm
Világítási mód Felülvilágítás (három szabadon programozható szint)
3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.9 Érzékelő rendszerek Software-verzió: SR.503.xxKiadás: 07/2003 HU
98
3.9.3 AR-kamera (39 x 39) a 6 szegmenses Collect&Place fejnél
3.9.3.1 Felépítése
3
3.9 - 2 ábra AR-kamera (39 x 39) a 6 szegmenses Collect&Place fejnél
(1) AR-kamera, optika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
3.9.3.2 Műszaki adatok
3
AR-méretek 1,6 mm x 0,8 mm 32 mm x 32 mm-ig
AR-spektrum 0603 32 mm x 32 mm-ig
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Min. lábraszter 0,5 mm
Min. forrasztógömb-raszter 0,56 mm
Min. gömb-/forrasztógömb-raszter 0,32 mm
Látómező 39 mm x 39 mm
Világítási mód Felülvilágítás (három szabadon programozható szint)
