3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.5 贴片头 使用软件版本 SC.710.0 或更新 版本 12/2016
106
3.5.2 SIPLACE SpeedStar C&P20 P 用于超高速贴片
3

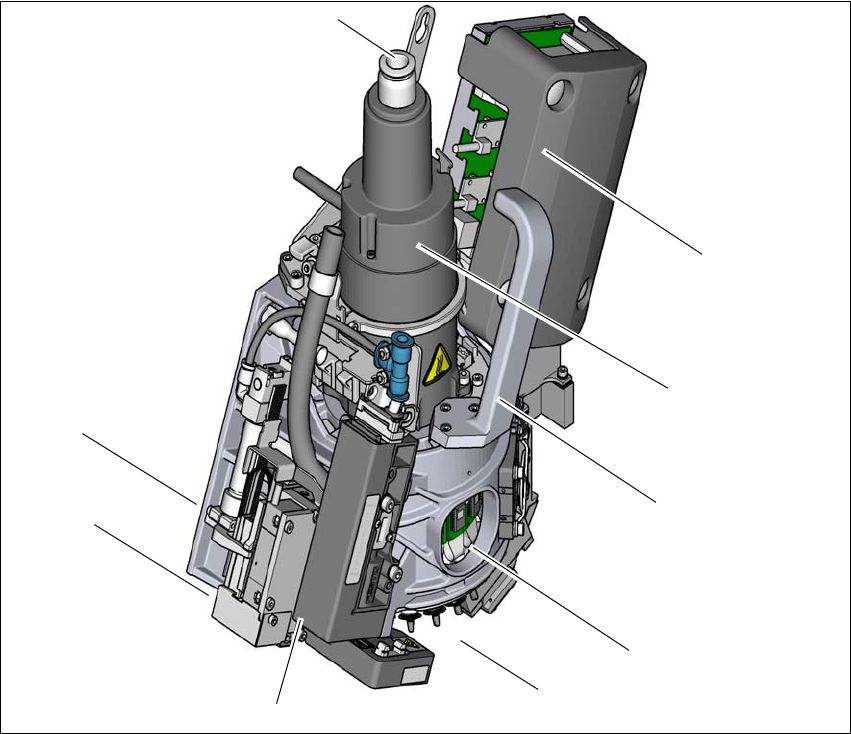

图 3.5 - 3 SIPLACE C&P20 P - 概览
(1) 用于拾取 / 贴片和保持电路中 20 个文氏管吸嘴的压缩空气连接
(2) “ 真空传感器保持电路 ” 板
(3) 星形轴马达
(4) 握柄
(5) DP 驱动装置，20 个驱动装置
(6) 带有 20 个吸嘴的星型轴
(7) 压力控制阀
(8) Z 轴马达 （线性马达）
(9) 返回气缸
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC.710.0 或更新 版本 12/2016 3.5 贴片头
107
3.5.2.1 说明
SIPLACE SpeedStar (C&P20) 根据 “ 收集＆贴片 ” 原理工作，即，贴片头在单一循环内拾取二十
个元件。在拾取和贴片的位置，元件传感器将检查吸嘴处是否存在元件。元件在被移动到贴片位
置的过程中，将被光学对中，并被旋转到所需要的贴装角度。最后，强制空气将平缓、精确地把
元件下放到印制电路板上。
C&P20 P 贴片头进一步增强了贴片性能。而 C&P20 P 贴片头紧凑、小巧的结构设计也缩短了循
环时间。这种情况下，星形轴将倾斜地对着 PCB 平面。这种几何构造可把段位器排列在一个非常
小的空间内。
元件摄相机仍然集成到了 C&P20 P 的贴片头中。这样可比外部对中摄相机节省多余的行程距离。
而且，每个段位器还有自己用于旋转吸嘴的 DP 驱动装置。因而，单贴片头工作站上的吸嘴不用
事先旋转到正确位置。这些吸嘴能在任意时间相互独立的旋转到它们的贴片位置。
每个段位器都有一个独立的真空发生器。这样可极大地减少真空和吹气压力之间的切换时间。除
此之外，它还可以在保持电路中对每个独立吸嘴进行真空检查。
段位器的 Z 驱动装置 使用了带有线性行程测量系统的线性马达，因此，它非常精确。在拾取 / 贴
片位置， Z 驱动装置使段位器上下垂直运动。
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.5 贴片头 使用软件版本 SC.710.0 或更新 版本 12/2016
108
3.5.2.2 SIPLACE SpeedStar (C&P20 P) 的技术数据
3
SIPLACE SpeedStar(C&P20 P)
带 23 型元件摄相机 带 41 型元件摄相机
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影
响。
01005 到 2220、Melf、SOT、
SOD
0201 （公制） 至 2220、Melf、
SOT、SOD、裸晶粒、倒装片
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
0.25 mm
0.1 mm
0.4 mm
0.2 mm
0.18 mm x 0.18 mm
6mm x 6 mm
1 g
4 mm
0.08 mm
0.03 mm
0.10 mm
0.05 mm
0.12 mm x 0.12 mm
6 mm x 6 mm
1 g
可程序控制卸下力 1.3 - 4.5 N 1.3 - 4.5 N
吸嘴类型 40xx 40xx
X/Y 轴精确度
*b
*)b SIPLACE 基准值将在贴片机验收测试中测量得出。此值符合 SIPLACE 维修及供应范围内规定的条款。
± 41µm / 3
± 55µm / 4
± 41µm / 3
± 55µm / 4
角度精确度 ± 0.5° / 3 ± 0.5° / 3
照明级别 5 5
可选择的照明级别设置 256
5
256
5
