《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件 使用软件版本 SC.710.0 或更新 版本 12/2016 3.5 贴片头 111 3 图 3.5 - 5 SIPLACE MultiStar 贴片头 - 前视图，功 能组第 2 部分 (1) C&P 元件摄相机 （30 型，27 x 27，数字） (2) 星型轴驱动装置的转矩 马达 (3) Z 轴驱动装置 （线性马达） (4) 返回气缸 (5) 压力控制阀 (…
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.5 贴片头 使用软件版本 SC.710.0 或更新 版本 12/2016
110
3.5.6 SIPLACE MultiStar CPP 贴片头
3

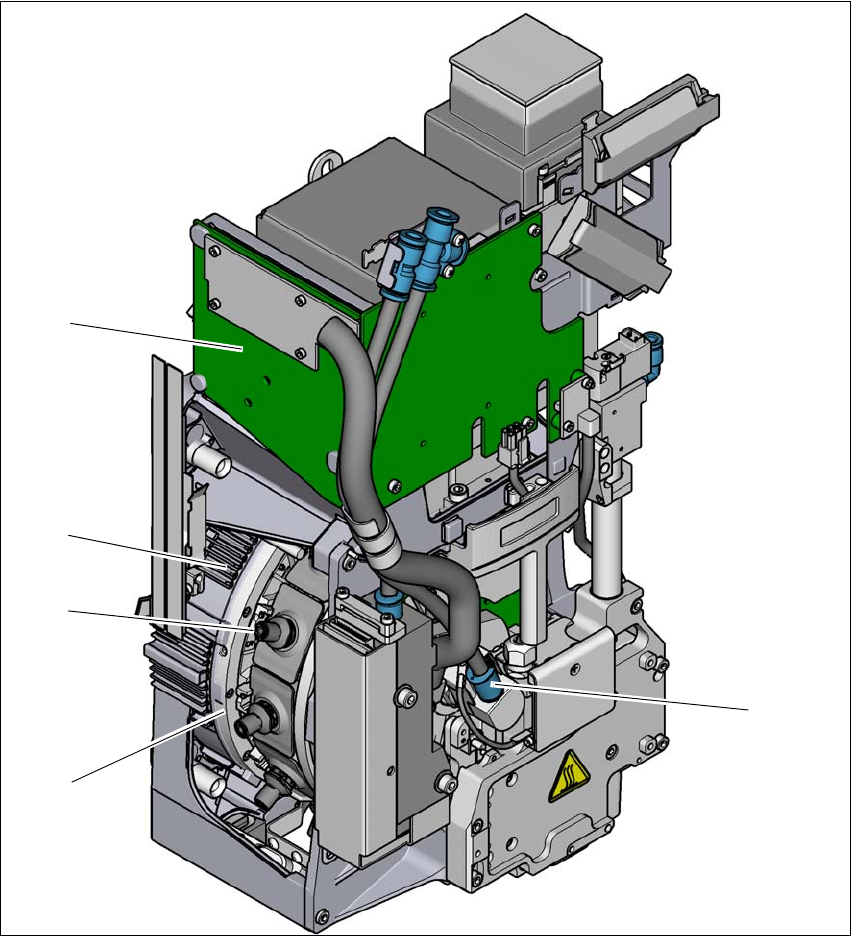

图 3.5 - 4 SIPLACE MultiStar 贴片头 - 前视图，功能组第 1 部分
(1) 带有 12 个段位器的星形轴
(2) 配有集成 DP 驱动装置的段位器
(3) 星型轴驱动装置的转矩马达
(4) 中间分配器板
(5) 用于拾取 / 贴片的文氏管吸嘴和保持电路的压缩空气连接
(1)
(2)
(3)
(4)
(5)
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC.710.0 或更新 版本 12/2016 3.5 贴片头
111
3
图 3.5 - 5 SIPLACE MultiStar 贴片头 - 前视图，功能组第 2 部分
(1) C&P 元件摄相机 （30 型，27 x 27，数字）
(2) 星型轴驱动装置的转矩马达
(3) Z 轴驱动装置 （线性马达）
(4) 返回气缸
(5) 压力控制阀
(1)
(2)
(3)
(4)
(5)
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.5 贴片头 使用软件版本 SC.710.0 或更新 版本 12/2016
112
3
图 3.5 - 6 SIPLACE MultiStar 贴片头 - 后视图，功能组第 3 部分
(1) 元件传感器
(2) 元件高度最高达 11.5 mm 的装配位置
(3) 元件高度最高达 6 mm 的装配位置
(3)
(2)
(1)
