《用户手册》 SIPLACE SX1/SX2 4 设置与调试 使用软件版本 SC.710.0 或更新 版本 12/2016 4.2 安装位置的基础设施 179 4.2.4 细保险丝概览 4 图 4.2 - 7 细保险丝概览 4 保险丝 元件 电流 [A] 电压 [V] F1 MGCU 1 6,3 27 F2 MGCU 2 6,3 27 F3 MGCU 3 6,3 27 F4 分配板 / 电源故障 6,3 24 F5 贴片机 PC 6,3…
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.2 安装位置的基础设施 使用软件版本 SC.710.0 或更新 版本 12/2016
178
4.2.3.5 连接供电电缆
4

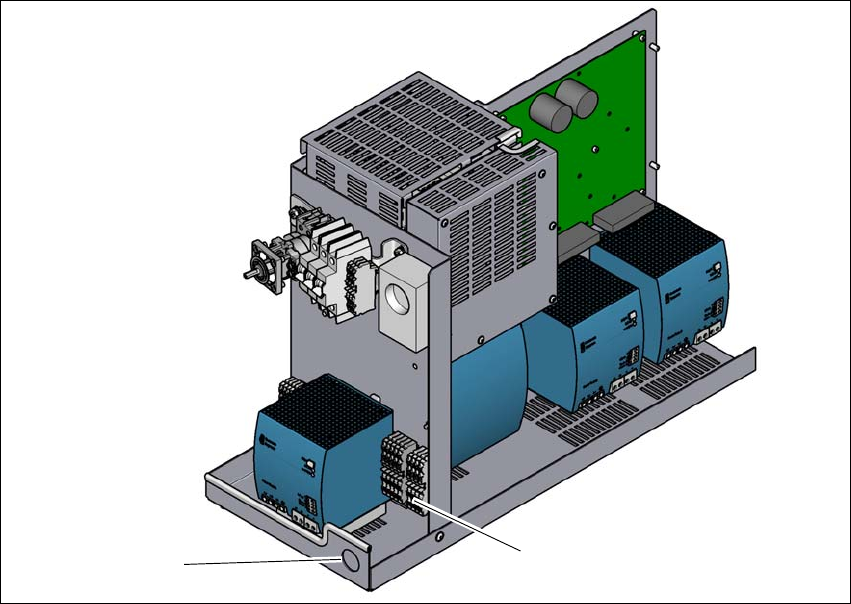

图 4.2 - 6 连接电缆的终端面板
(1) 电源线的电源端子 (X94)
(2) 电源上含线缆夹具的开口
为每个点线端压接一个金属环。
松开线缆螺纹接头上的螺母 (2)。
使电源电缆穿过电缆夹具 (2) 铺设到终端面板 X94 (1)。
将线缆固定在端子面板 X94 (1) 上
(L1)：三相 4
(L2)：三相 4
(L3)：三相 4
(N)：零线 4
(PE)：保护导体 4
确保电缆的弯曲半径符合要求。电缆不得扭结。
手动紧固电缆夹具。
(1)
(2)
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC.710.0 或更新 版本 12/2016 4.2 安装位置的基础设施
179
4.2.4 细保险丝概览
4

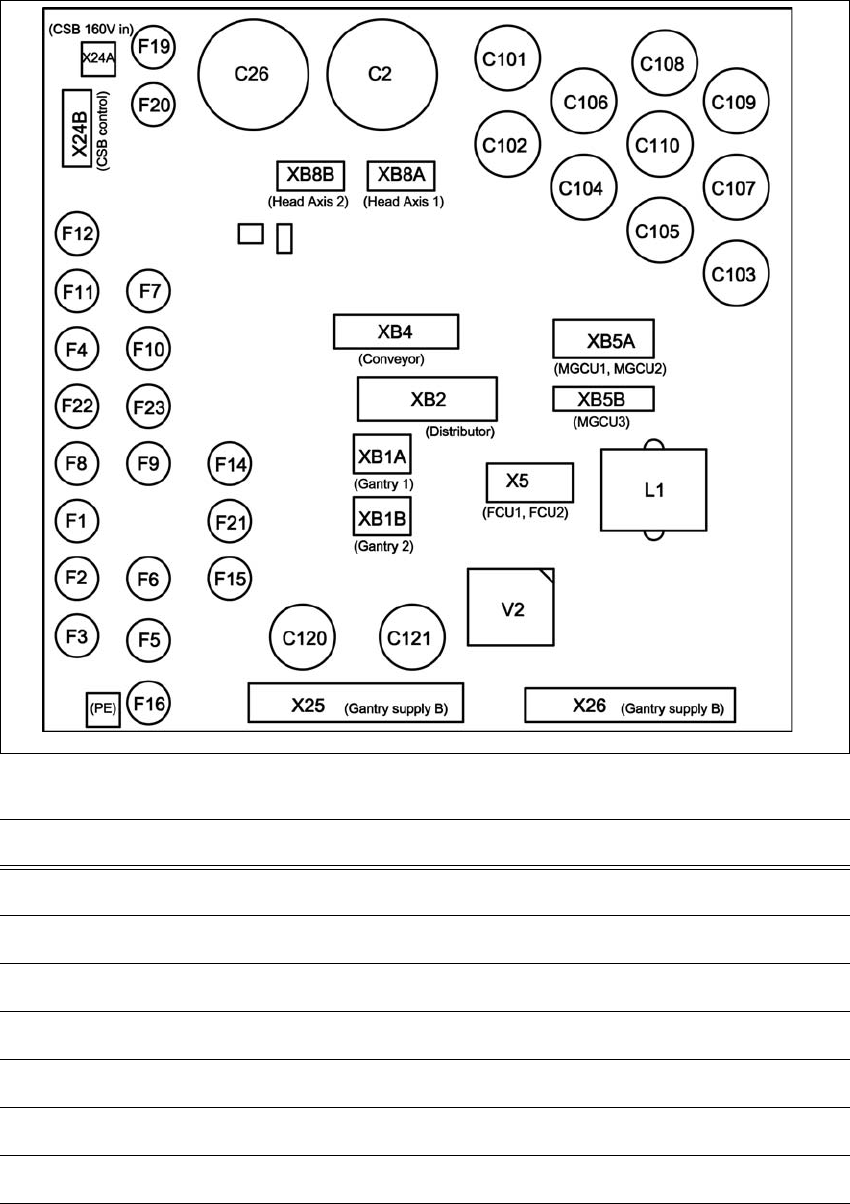

图 4.2 - 7 细保险丝概览
4
保险丝 元件 电流 [A] 电压 [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 分配板 / 电源故障 6,3 24
F5 贴片机 PC 6,3 27
F6 可选 PC 6,3 27
F7 传送导轨控制 6,3 24
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.2 安装位置的基础设施 使用软件版本 SC.710.0 或更新 版本 12/2016
180
F8 Y 传感器模块 1 6,3 27
F9 Y 传感器模块 2 6,3 27
F10 内部 6,3 24
F11 SSK 就绪的 CSB 6,3 24
F12 CSB 供给 6,3 24
F14 贴片头供给 1 6,3 42
F15 贴片头供给 2 6,3 42
F16 传送导轨驱动 6,3 42
-- -- -- --
-- -- -- --
F19 贴片头轴 1 6,3 160
F20 贴片头轴 2 6,3 160
F21 视像 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
保险丝 元件 电流 [A] 电压 [V]
