《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC.710.0 或更新 版本 12/2016 5.4 关闭 SIPLACE 生产线
215
5.4 关闭 SIPLACE 生产线
5
5.4.1 关闭工作站
要关闭工作站，请执行下列操作：
结束所有贴片程序，让贴片机中没有更多的印制电路板。
检查所有贴片头的 Z 轴是否都处于它们的最顶端位置。
检查贴片头上是否仍有元件，如有则取出。
在视图中关闭工作站计算机软件：
Settings （设置） --> Machine Settings （贴片机设置） --> Shut Down
Machine （关停贴片机）...
计算机被关停后，请关闭工作站的主电源开关。
5.4.2 退出 SIPLACE Pro （Windows）
在 SIPLACE Pro 菜单中，依次选择 Object （对象）--> Close （关闭）。
关闭计算机上的所有其他程序。
从 Windows 开始菜单中，选择 Shut down （关停）。
注意事项
在您关闭生产线前，请遵守以下流程。
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.5 用户界面 使用软件版本 SC.710.0 或更新 版本 12/2016
216
5.5 用户界面
用户界面分为下面几个区域。
图示以 SX 贴片机的 “ 生产 ” 视图用户界面为例。

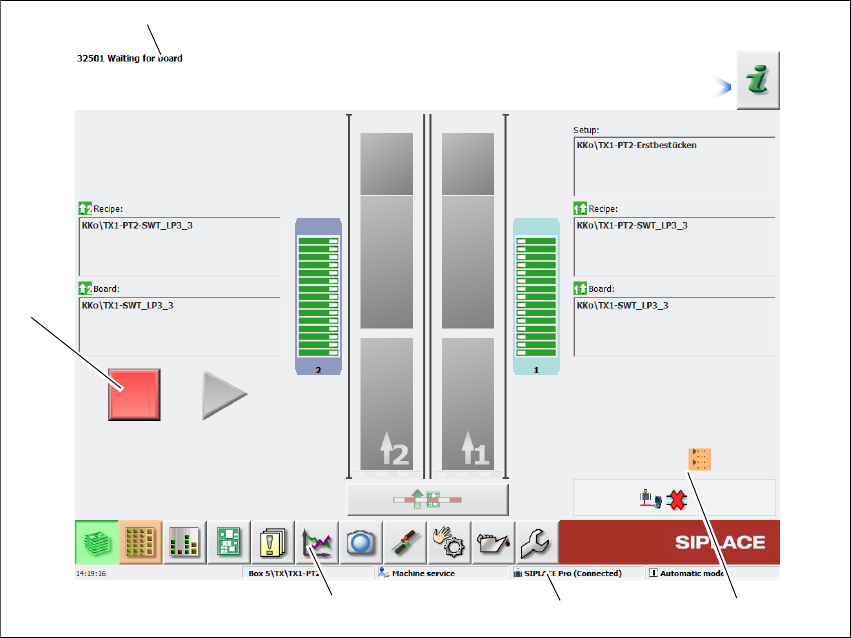

图 5.5 - 1 “ 生产 ” 视图中的用户界面组件 （图示以 SIPLACE SX 贴片机为例）
图例
(1) 状态区域 （显示状态和错误）
(2) 处理区域 / 显示区域
(3) 工具栏
(4) 信息行
(5) 更改后的配置和附加选项 （例如，“ 条形码 ” 模式）的视图
(1)
(2)
(3)
(4)
(5)
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC.710.0 或更新 版本 12/2016 5.5 用户界面
217
5.5.1 状态区域
状态区域显示当前的贴片机状态、最近出现的错误和将要执行的动作。

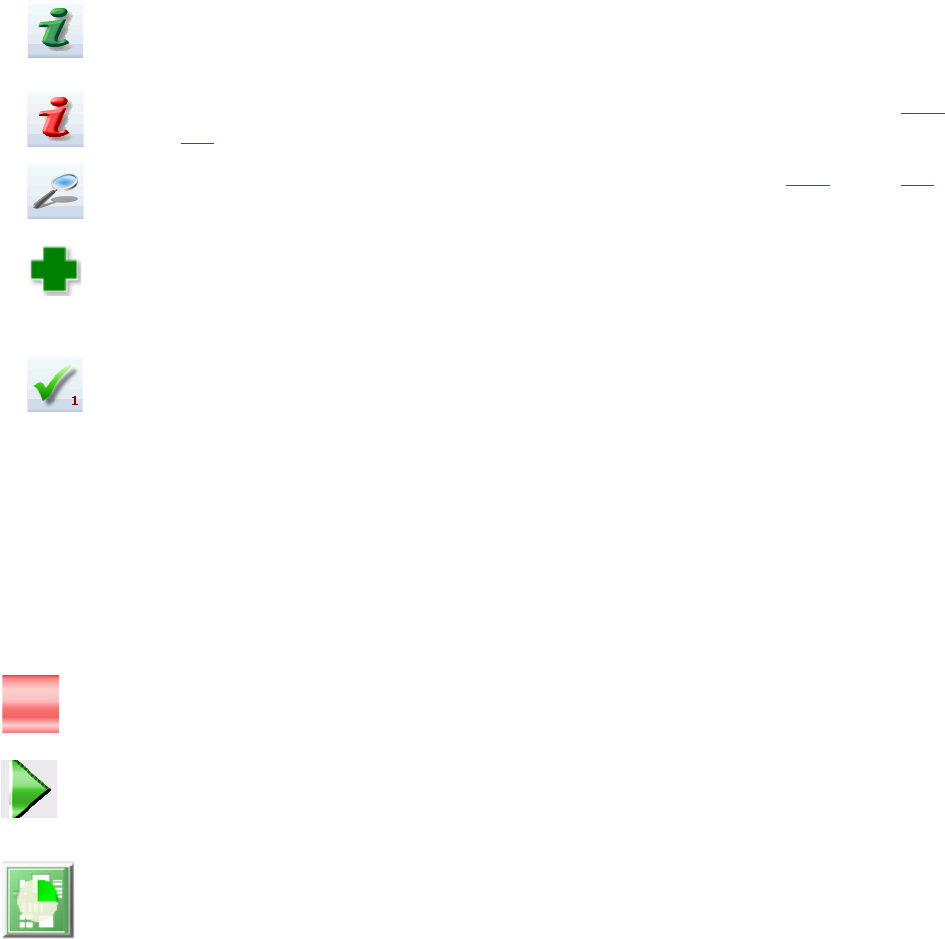

状态区域的右侧通过下面的图标来显示状态：
（绿色）启动当前视图的上下文联机帮助功能。将对当前视图里的所有操作控制部件进行解释说
明。
（红色）启动帮助系统，并显示导致当前错误发生的可能原因以及适用的解决方案 （见第 5.6.1
节，第 225
页）。
打开显示错误来源、错误消息文本以及错误发生日期和时间的对话框 （见第 5.6.1
节，第 225
页）。当前错误的帮助功能也可以从此处打开。
打开当前错误的详情视图。问题排查措施可以在这个图示中直接被打开 （仅为某些错误信息显
示）。
从状态区域删除当前显示的错误。
5.5.2 显示和处理区域
此区将显示用于设置 / 删除各项功能的按钮、有关印制电路板、设置、配方的一般信息和其他信
息。
添加了动画和颜色编码的图标有助于解释说明进程或状况 （例如，正在编辑、空闲料位等）。
“ 生产 ” （基本视图）视图显示某些操作状况 （正在编辑、错误等）。
停止处理。用于停止当前的处理操作。
继续处理。这将启动或继续印制电路板贴片操作。
进度
每块印制板的图表视图中都会显示贴片进度。
