《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件 使用软件版本 SC.710.0 或更新 版本 12/2016 6.12 带 1 2 个段位器的 “ 收 集 & 贴片 ” 贴片头的 SIPLACE 331 6 图 6.12 - 2 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头 - 功能组第 2 部分 6 (1) 中间分配器板 （位于保护盖下方） (2) 星形驱动 - DR 马达 (3) Z 轴马达…
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.12 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE 使用软件版本 SC.710.0 或更新 版本 12/2016
330
6.12.2 总览
6
图 6.12 - 1 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头 - 功能组第 1 部分
6
(1) 真空发生器
(2) 旋转工作站，DP 轴
(3) 带 12 个套管的星形轴，星形轴
(4) 鼓风阀
(5) 消声器
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC.710.0 或更新 版本 12/2016 6.12 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE
331
6

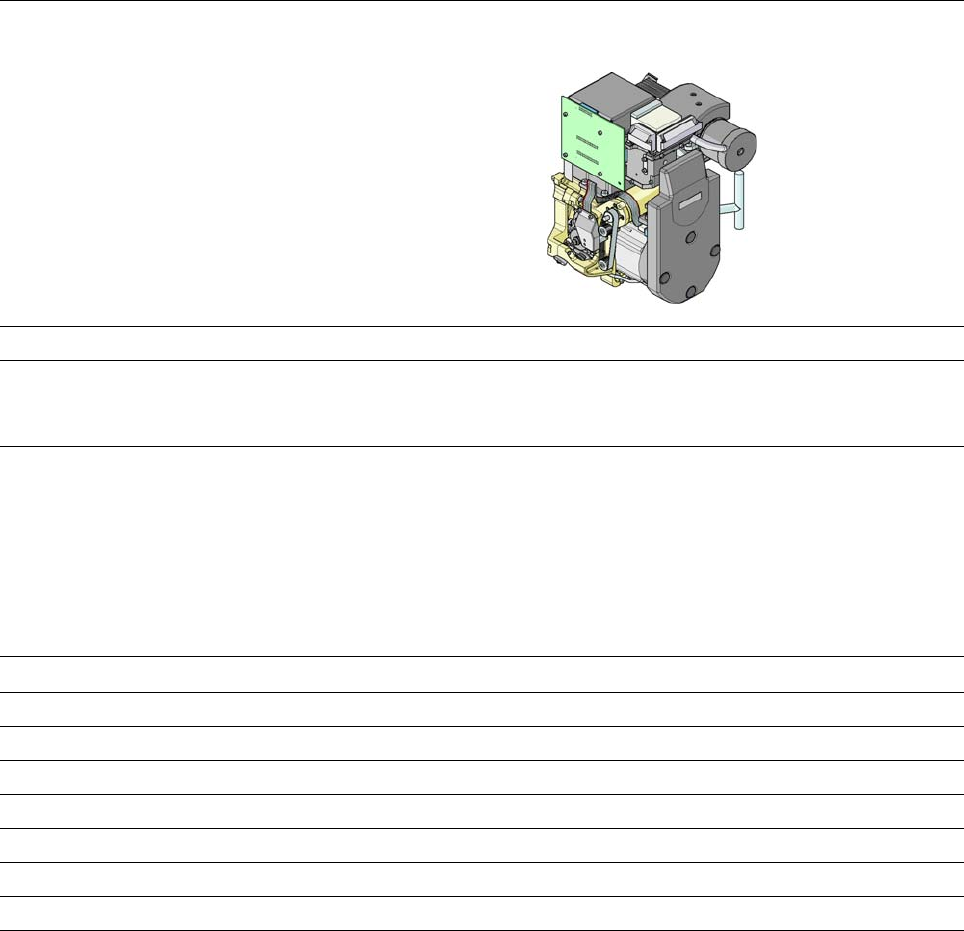

图 6.12 - 2 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头 - 功能组第 2 部分
6
(1) 中间分配器板 （位于保护盖下方）
(2) 星形驱动 - DR 马达
(3) Z 轴马达
(4) 阀门调节驱动
(5) C&P 元件摄相机 （30 型，18 x 18，数字，高分辨率标准摄相机）
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.12 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE 使用软件版本 SC.710.0 或更新 版本 12/2016
332
6.12.3 技术数据
6
带 12 个段位器的 “ 收集 & 贴片 ” 贴片头
带 30 型元件摄相机
元件范围
*a
01005
*b
至倒装片、裸晶粒、PLCC44、
BGA、µBGA、TSOP、QFP、SO 至 SO32、
DRAM
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
6 mm
0.3 mm
0.15 mm
0.25 mm
0.14 mm
0.4 mm x 0.2 mm
18.7 mm x 18.7 mm
2 g
可程序控制卸下力
吸嘴类型 9xx
X/Y 轴精确度
*c
± 41 µm / 3± 55 µm / 4
角度精确度 ± 0.5°/3，± 0.7°/4
元件范围 98,5%
元件摄相机类型 30
照明级别 5
可选择的照明级别设置 256
5
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准以及元件封装公差的影响。
*)b 带 01005 封装
*)c SIPLACE 基准值将在贴片机验收测试中测量得出。此值符合 SIPLACE 维修及供应范围内规定的条款。
