Sinic-T ek 操作手册 思泰克光电 科技有限公司 12 / 49 Co pyright by Sinic-T ek V ision T echnology Co., Lt d. 4.1.5 调整 X/Y坐标偏移 选择右侧工具栏的 后出现下图 这时需确认导入的 X/Y 数据的方向是否和 Gerber 一致，如果不一致可以选择旋 转或者镜像来调整 X/Y 数据的方向

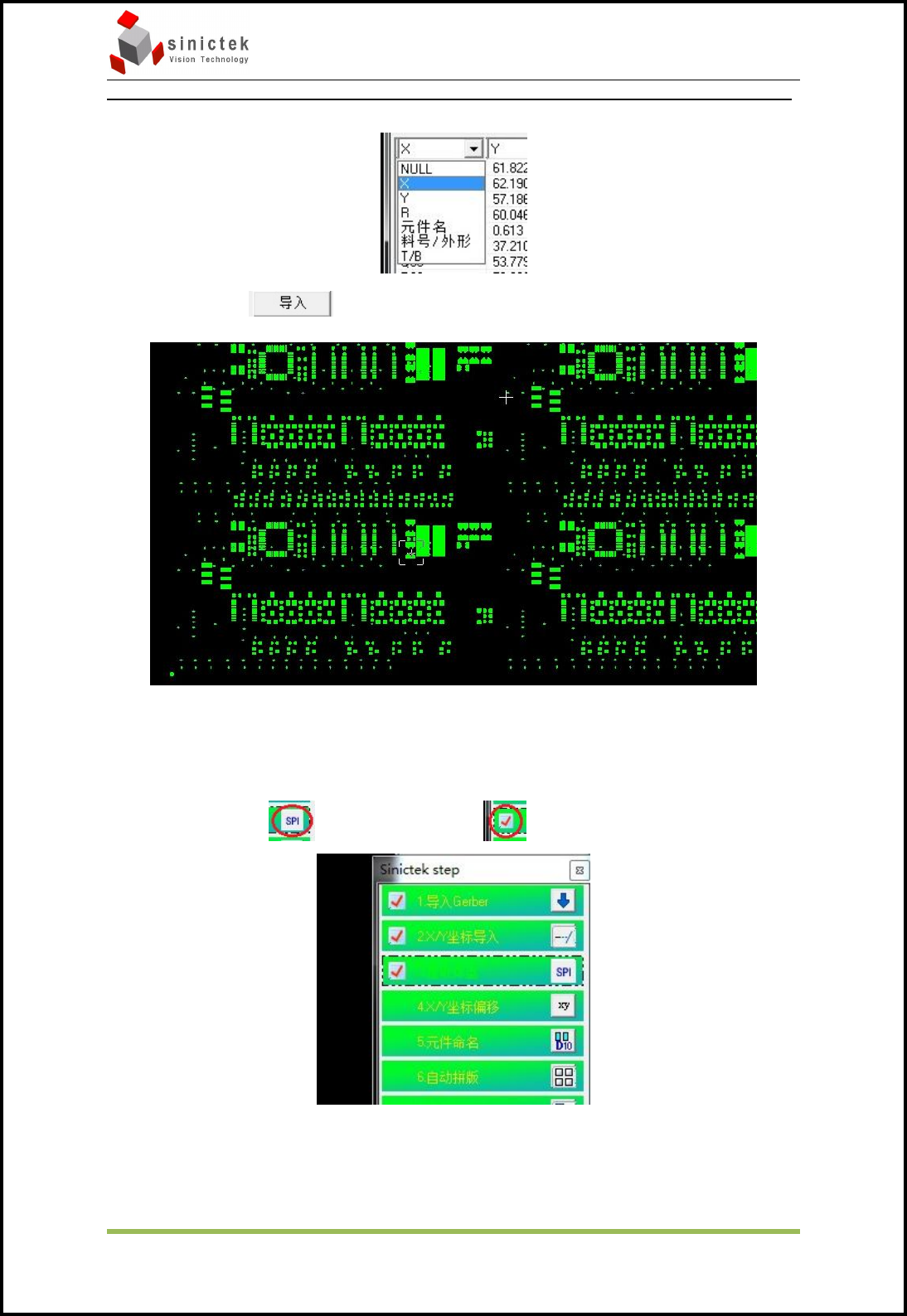

Sinic-Tek 操作手册 思泰克光电科技有限公司
11 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
根据每一栏的数据选择该数据对应的意义，不需要的选择 NULL
选择完成后选择 出现下图
4.1.4 提取焊盘
选择右侧工具栏的 当 SPI 的前面出现 时说明提取焊盘完成
Sinic-Tek 操作手册 思泰克光电科技有限公司
12 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
4.1.5 调整X/Y坐标偏移
选择右侧工具栏的 后出现下图
这时需确认导入的 X/Y 数据的方向是否和 Gerber 一致，如果不一致可以选择旋
转或者镜像来调整 X/Y 数据的方向
Sinic-Tek 操作手册 思泰克光电科技有限公司
13 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
当 X/Y 数据和 Gerber 方向一致时，框选中单个 X/Y 数据和其对应的焊盘，如下
图
选中后 X/Y 数据会有白色的十字线，而其对应的焊盘变成白色。在下图中会显示
X/Y 数据坐标和焊盘中心位置坐标。
当有焊盘中心位置坐标和 X/Y 数据坐标后选择确定
焊盘中心
位置坐标
X/Y 数
据坐标
