Sinic-T ek 操作手册 思泰克光电 科技有限公司 14 / 49 Co pyright by Sinic-T ek V ision T echnology Co., Lt d. 这时我们会发现所有的 X/Y 数据和焊盘都对应上了 。 4.1.6 元件 命名 选择右侧工具栏的 出现下图 然后选择 出现下图
Sinic-Tek 操作手册 思泰克光电科技有限公司
13 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
当 X/Y 数据和 Gerber 方向一致时，框选中单个 X/Y 数据和其对应的焊盘，如下
图

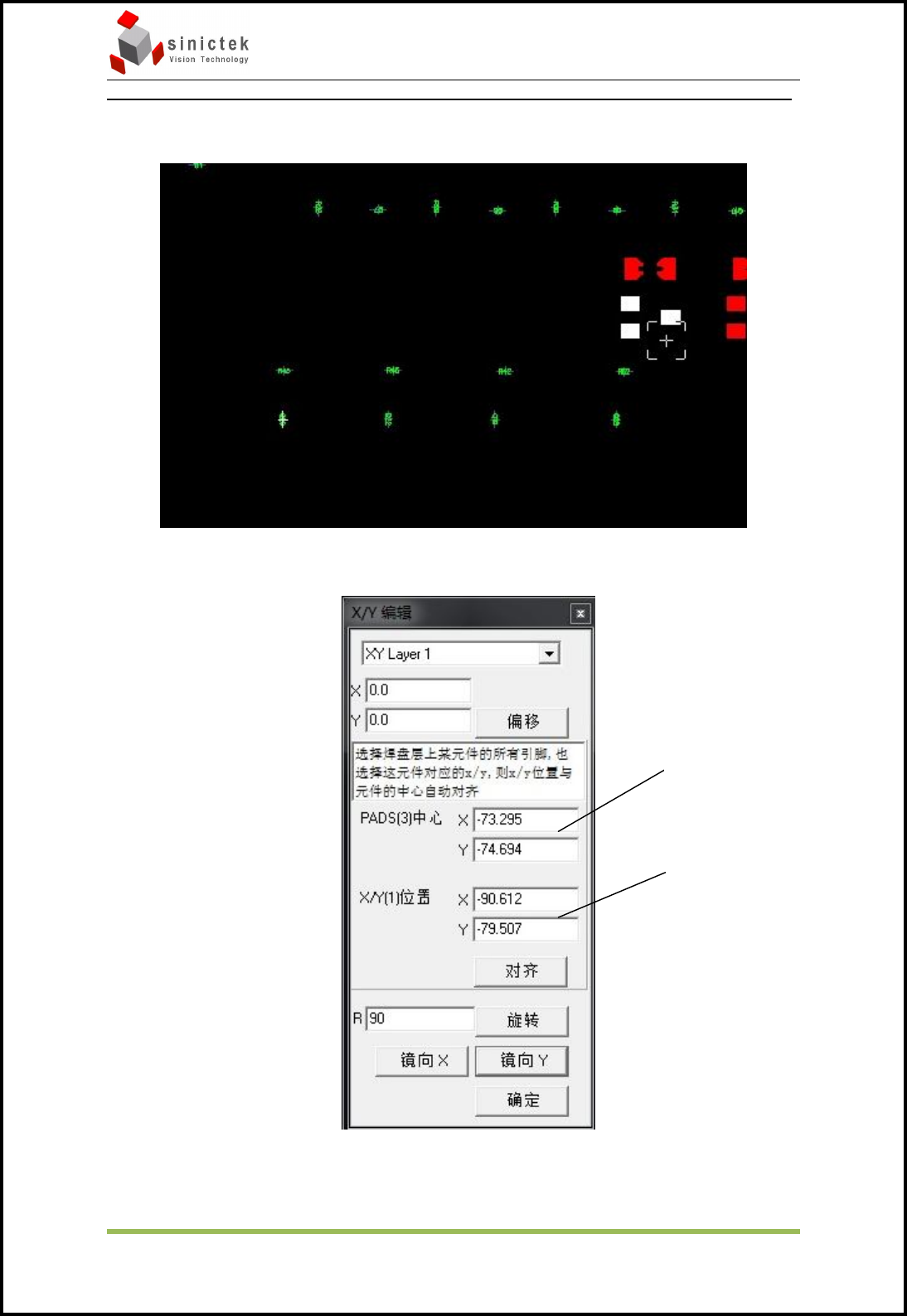

选中后 X/Y 数据会有白色的十字线，而其对应的焊盘变成白色。在下图中会显示
X/Y 数据坐标和焊盘中心位置坐标。
当有焊盘中心位置坐标和 X/Y 数据坐标后选择确定
焊盘中心
位置坐标
X/Y 数
据坐标
Sinic-Tek 操作手册 思泰克光电科技有限公司
14 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
这时我们会发现所有的 X/Y 数据和焊盘都对应上了。
4.1.6 元件命名
选择右侧工具栏的 出现下图
然后选择 出现下图
Sinic-Tek 操作手册 思泰克光电科技有限公司
15 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

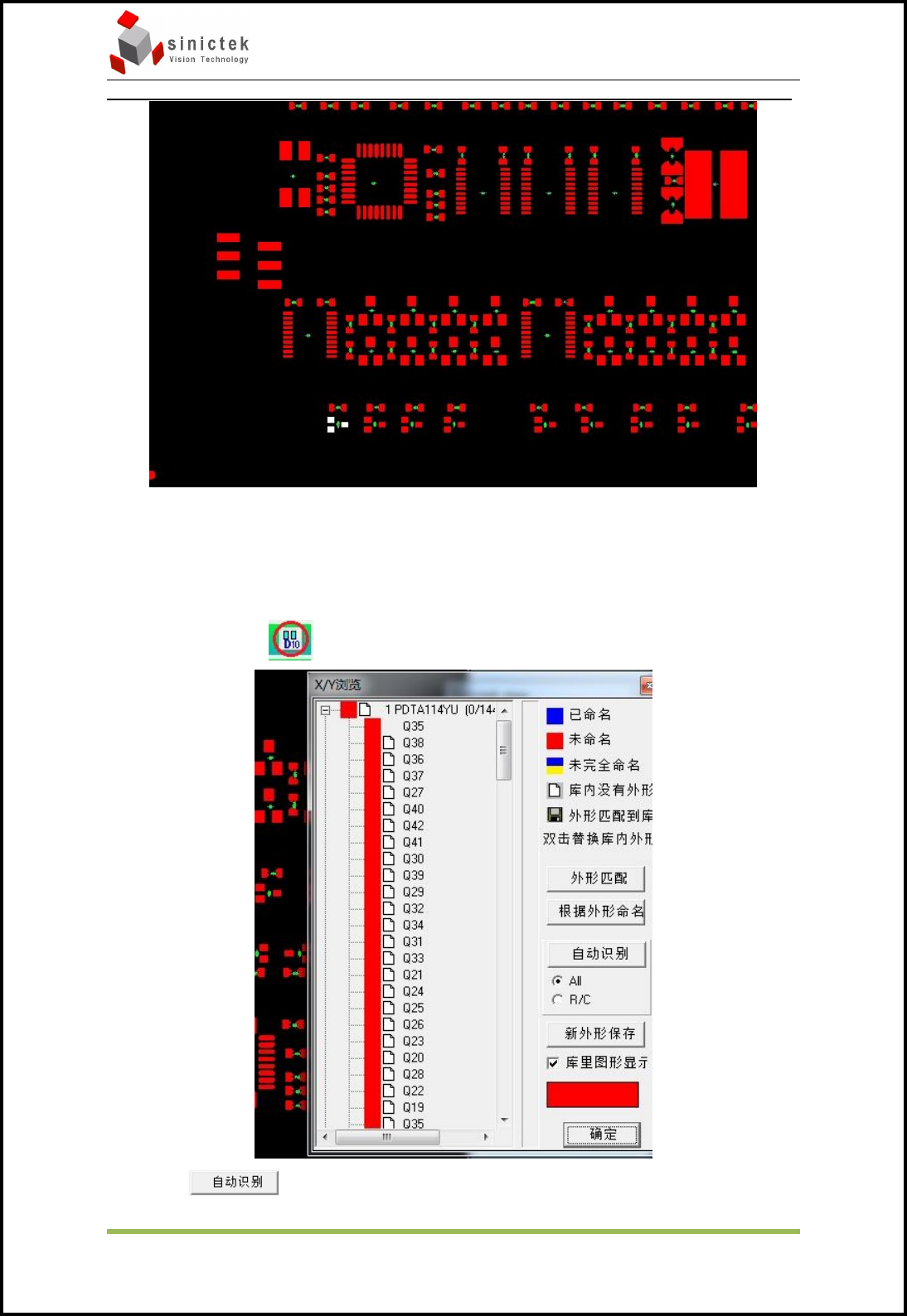

这里非 chip 类的元器件很容易合并错，所以这时需要我们手动去合并
选择上方工具栏的 ，然后去框选单个 X/Y 数据和其对应的焊盘，当有 X/Y
没有合并时，X/Y 浏览里会显示红色

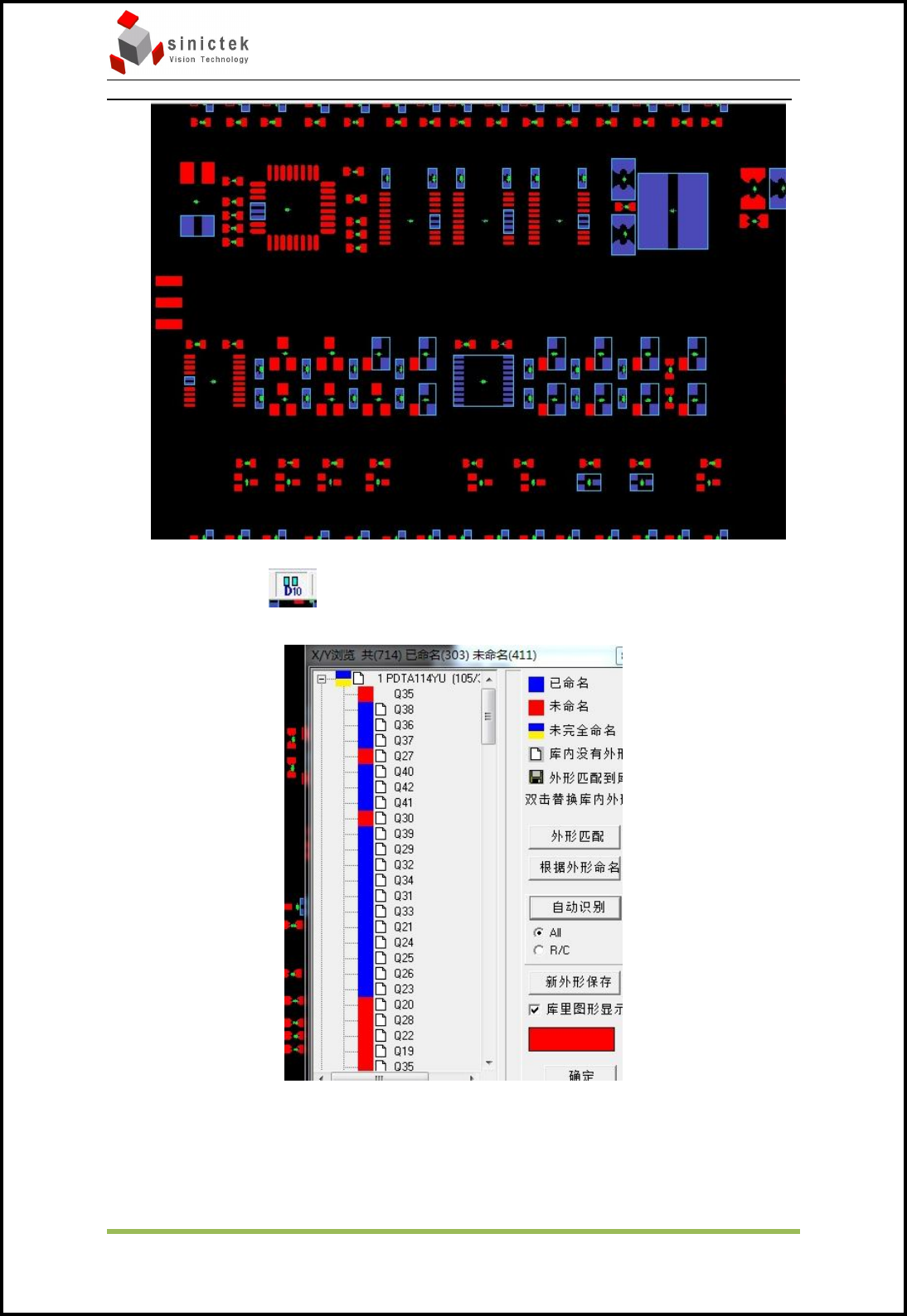

当合并完成时，X/Y 浏览里全部都是蓝色，而焊盘合并成功后都是青绿色的
