Sinic-T ek 操作手册 思泰克光电 科技有限公司 17 / 49 Copy ri ght by Sinic-T ek V ision T echnology Co., Lt d. 选择多基板然后选择确定，X/Y 数据会覆盖到所有的拼板 4.1.8 输出 文件 选择右侧工具栏的 然后选择保存的路径当前面出现 时说明保存成功 MDB 文件保存成功。 4.1.9 无X /Y数据时程序制作流程 导入数据→删除线→提取焊盘→输出文件
Sinic-Tek 操作手册 思泰克光电科技有限公司
16 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

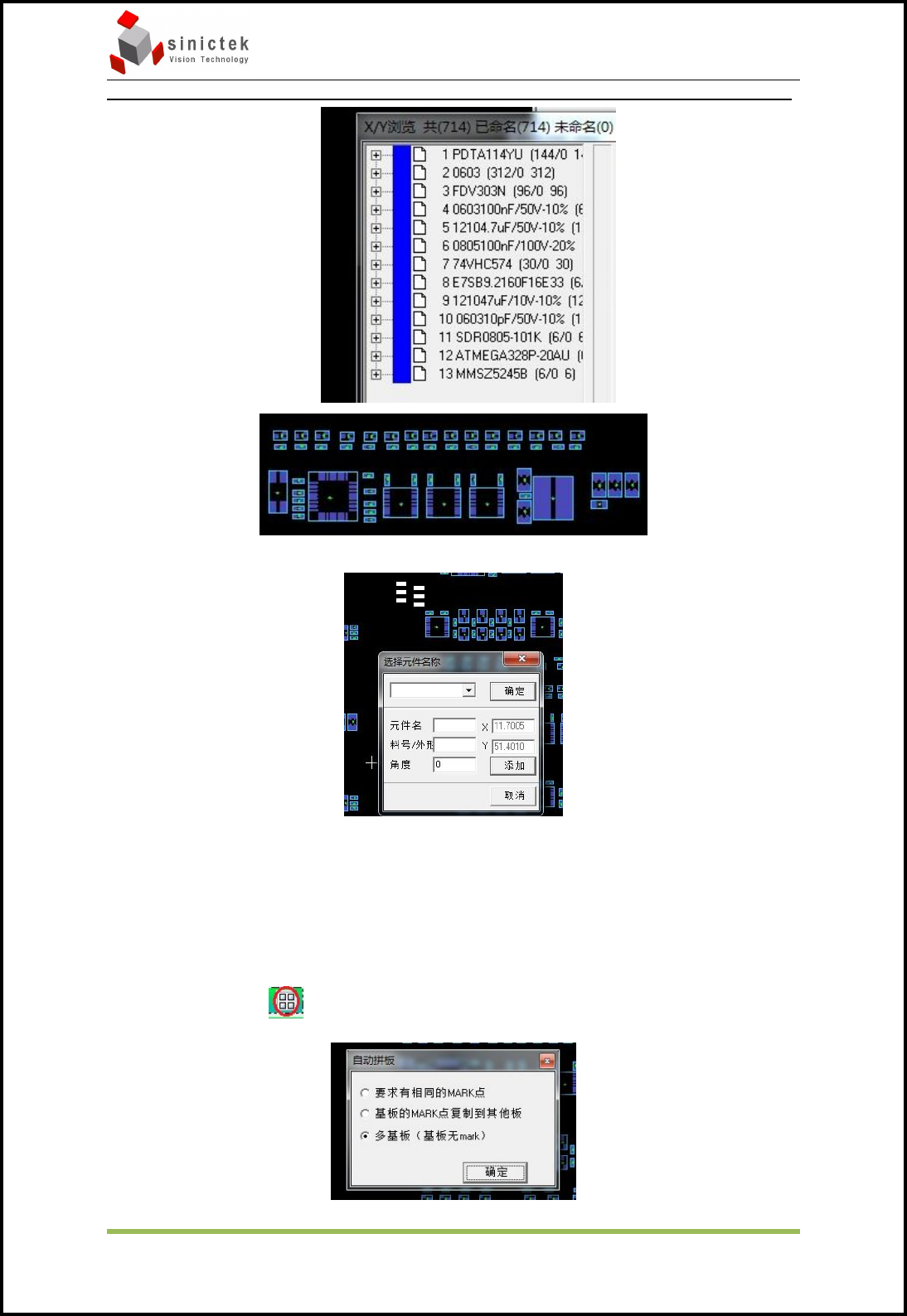

这时如果有焊盘没有命名，可以框选中要命名的焊盘出现下图
输入相应的元件名、料号和角度后选择添加
4.1.7 自动拼板
单拼板或者多拼板但 X/Y 数据是整板的时候不需要做自动拼板，只有多拼板但
X/Y 数据只有一个或多个的时候需要做自动拼板
选择右侧工具栏的 出现
Sinic-Tek 操作手册 思泰克光电科技有限公司
17 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
选择多基板然后选择确定，X/Y 数据会覆盖到所有的拼板
4.1.8 输出文件
选择右侧工具栏的 然后选择保存的路径当前面出现 时说明保存成功
MDB 文件保存成功。
4.1.9 无X/Y数据时程序制作流程
导入数据→删除线→提取焊盘→输出文件
Sinic-Tek 操作手册 思泰克光电科技有限公司
18 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
4.2 如何编制检测 JOB 程序
4.2.1 软件概述
Peditor 软件的功能是对焊盘检测前的参数进行设置；所需设定的内容包括：PCB
板的大小、焊点的分布状况，检测路径、检测结果的控制范围（比如体积，面积，
高度，拉尖、（X，Y）移位的上下限）等。
4.2.2 运行软件
从桌面双击快捷图标 打开界面，如下图示：
4.2.3 打开文件
选择 打开 ZYSPI 导出的 MDB 文件：
