Sinic-Tek 操作手册 思泰克光电科技有限公司
17 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
选择多基板然后选择确定，X/Y 数据会覆盖到所有的拼板

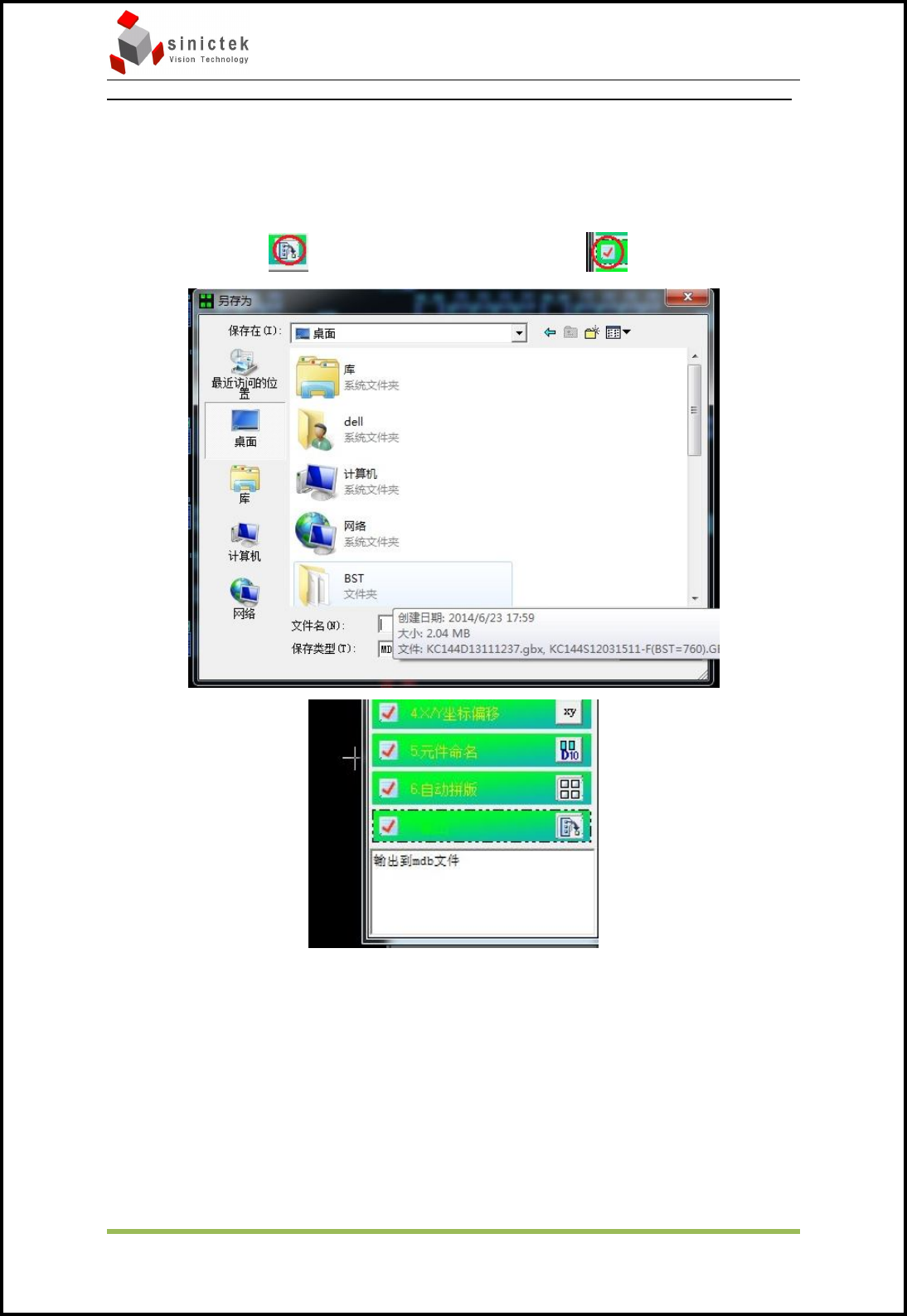

4.1.8 输出文件
选择右侧工具栏的 然后选择保存的路径当前面出现 时说明保存成功
MDB 文件保存成功。
4.1.9 无X/Y数据时程序制作流程
导入数据→删除线→提取焊盘→输出文件
Sinic-Tek 操作手册 思泰克光电科技有限公司
18 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
4.2 如何编制检测 JOB 程序
4.2.1 软件概述
Peditor 软件的功能是对焊盘检测前的参数进行设置；所需设定的内容包括：PCB
板的大小、焊点的分布状况，检测路径、检测结果的控制范围（比如体积，面积，
高度，拉尖、（X，Y）移位的上下限）等。
4.2.2 运行软件
从桌面双击快捷图标 打开界面，如下图示：
4.2.3 打开文件
选择 打开 ZYSPI 导出的 MDB 文件：
Sinic-Tek 操作手册 思泰克光电科技有限公司
19 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
找到所需的.mdb 文件，点击“打开”按钮，则进入下图:
4.2.4 设置 MARK 点
选中单个 Mark 点，被选中的 Mark 显示为红色。
选中后点击 ，点击后 Mark 显示为 ，完成后再重复做其余的 Mark 点。
4.2.5 设置参数
选中单个 Pad,被选中的 Pad 显示为红色
点击 出现检测参数设置界面
