Sinic-T ek 操作手册 思泰克光电 科技有限公司 20 / 49 Co pyright by Sinic-T ek V ision T echnology Co., Lt d. 选择全部焊盘，并点击 ，点击后右侧变为可修改 选中右侧值设定中的项目左侧对应的变为可修改， 然后可以设置选中项目的参数
Sinic-Tek 操作手册 思泰克光电科技有限公司
19 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

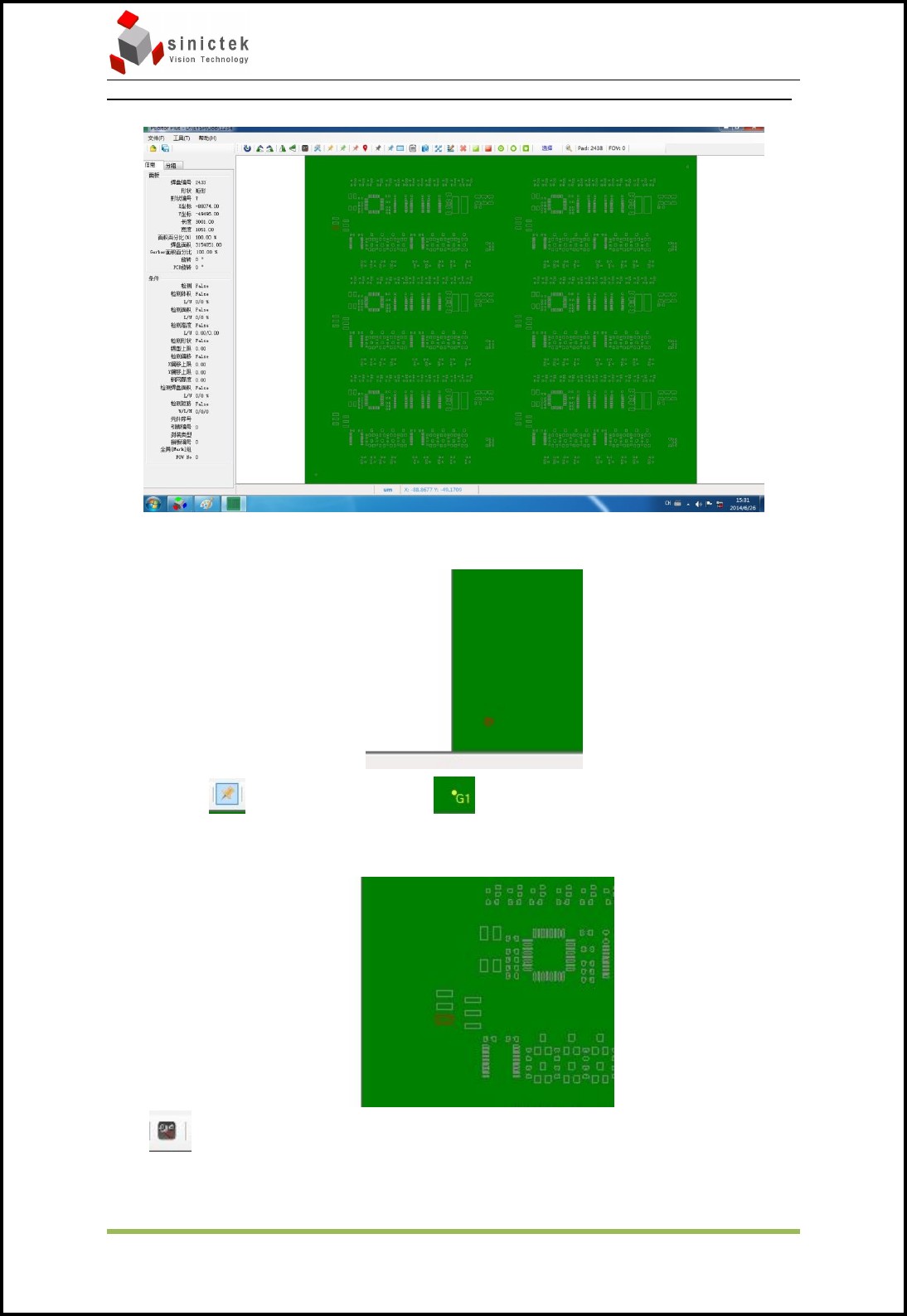

找到所需的.mdb 文件，点击“打开”按钮，则进入下图:
4.2.4 设置 MARK 点
选中单个 Mark 点，被选中的 Mark 显示为红色。
选中后点击 ，点击后 Mark 显示为 ，完成后再重复做其余的 Mark 点。
4.2.5 设置参数
选中单个 Pad,被选中的 Pad 显示为红色

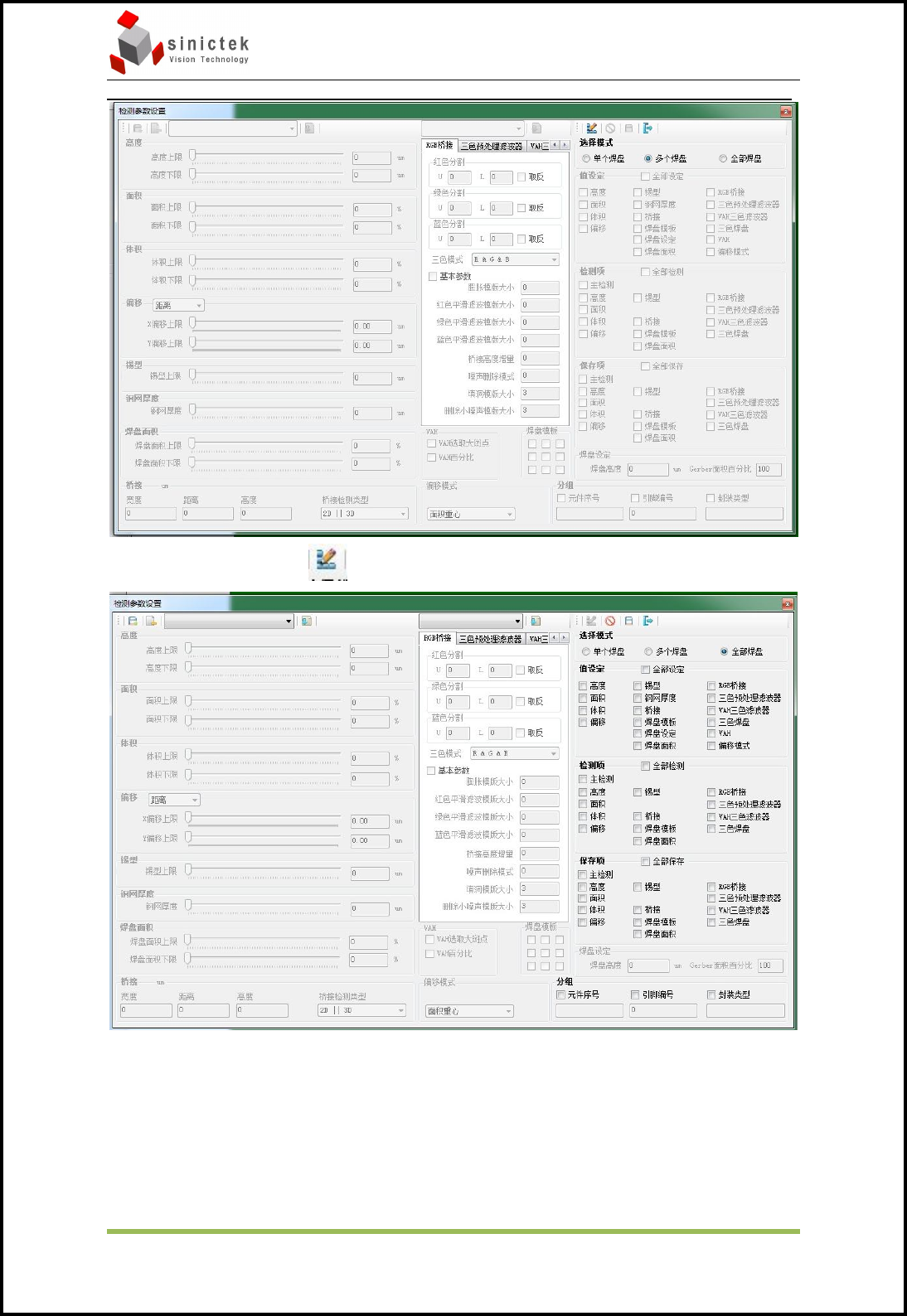

点击 出现检测参数设置界面
Sinic-Tek 操作手册 思泰克光电科技有限公司
20 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
选择全部焊盘，并点击 ，点击后右侧变为可修改
选中右侧值设定中的项目左侧对应的变为可修改，然后可以设置选中项目的参数
Sinic-Tek 操作手册 思泰克光电科技有限公司
21 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

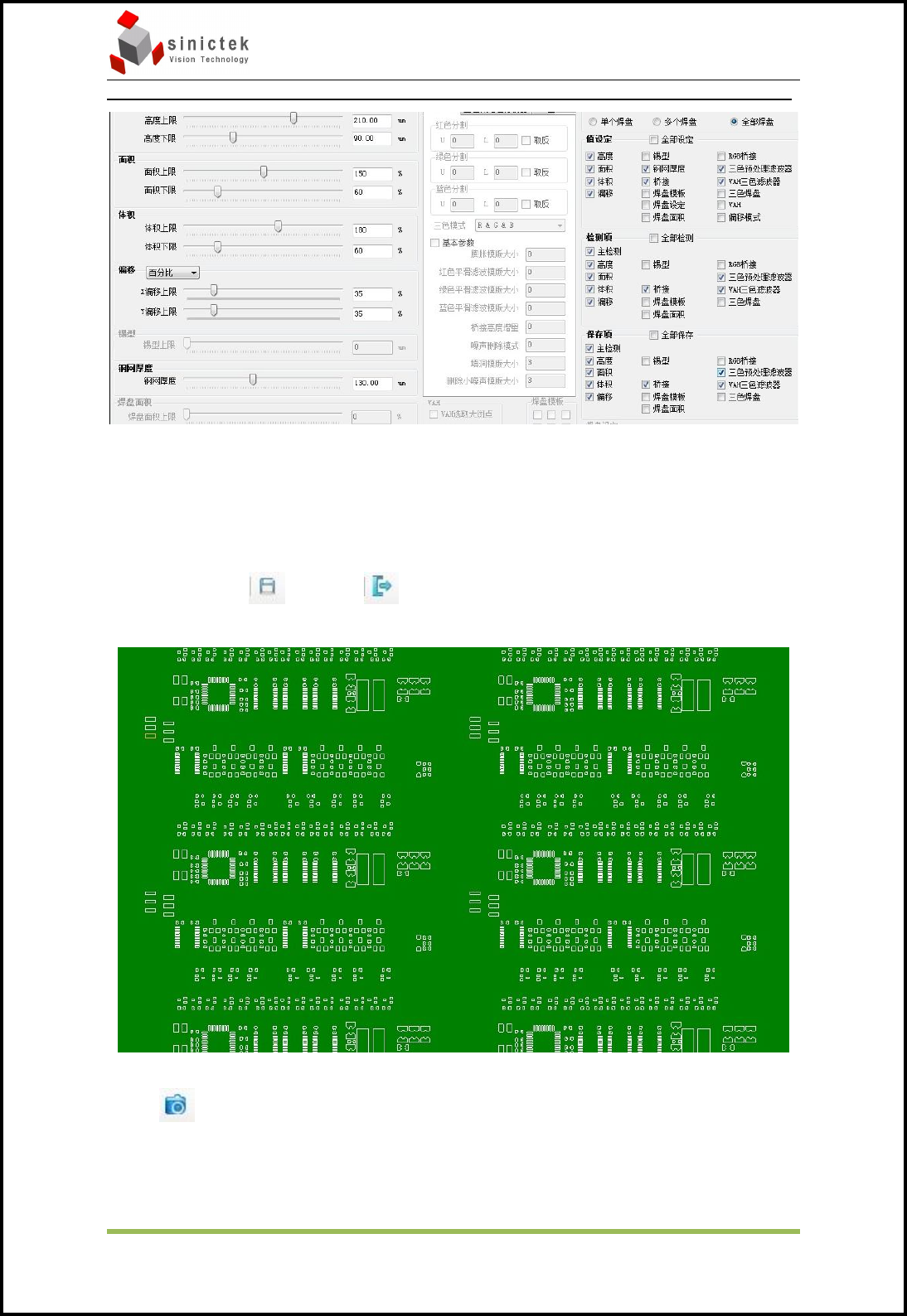

参数设置完毕后，在检测项中选择检测时需要检测的内容。
保存项中选择相应的项目确认检测项中修改。
值设定：只是设定某个或多个项目的参数，并不决定设定的项目检测还是不检测。
检测项：选择检测时需要检测的。
保存项：当检测项有修改时，保存项确认修改有效。
设置完成后点击 然后点击 。
退出后 Pad 颜色由灰变亮。
4.2.6 路径优化
点击 出现
