Sinic-T ek 操作手册 思泰克光电 科技有限公司 2 7 / 49 Copyright by Sinic- T ek V ision T echnology Co., Lt d. 打开 在1中将基准点移至第一个基准点处， 在FOV显示中会有显示。 （在1和FOV显示中， 左击某个点，相机中心会到选择的点）移动完成后选择确定
Sinic-Tek 操作手册 思泰克光电科技有限公司
26 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
选择之前做好的程序，点击打开

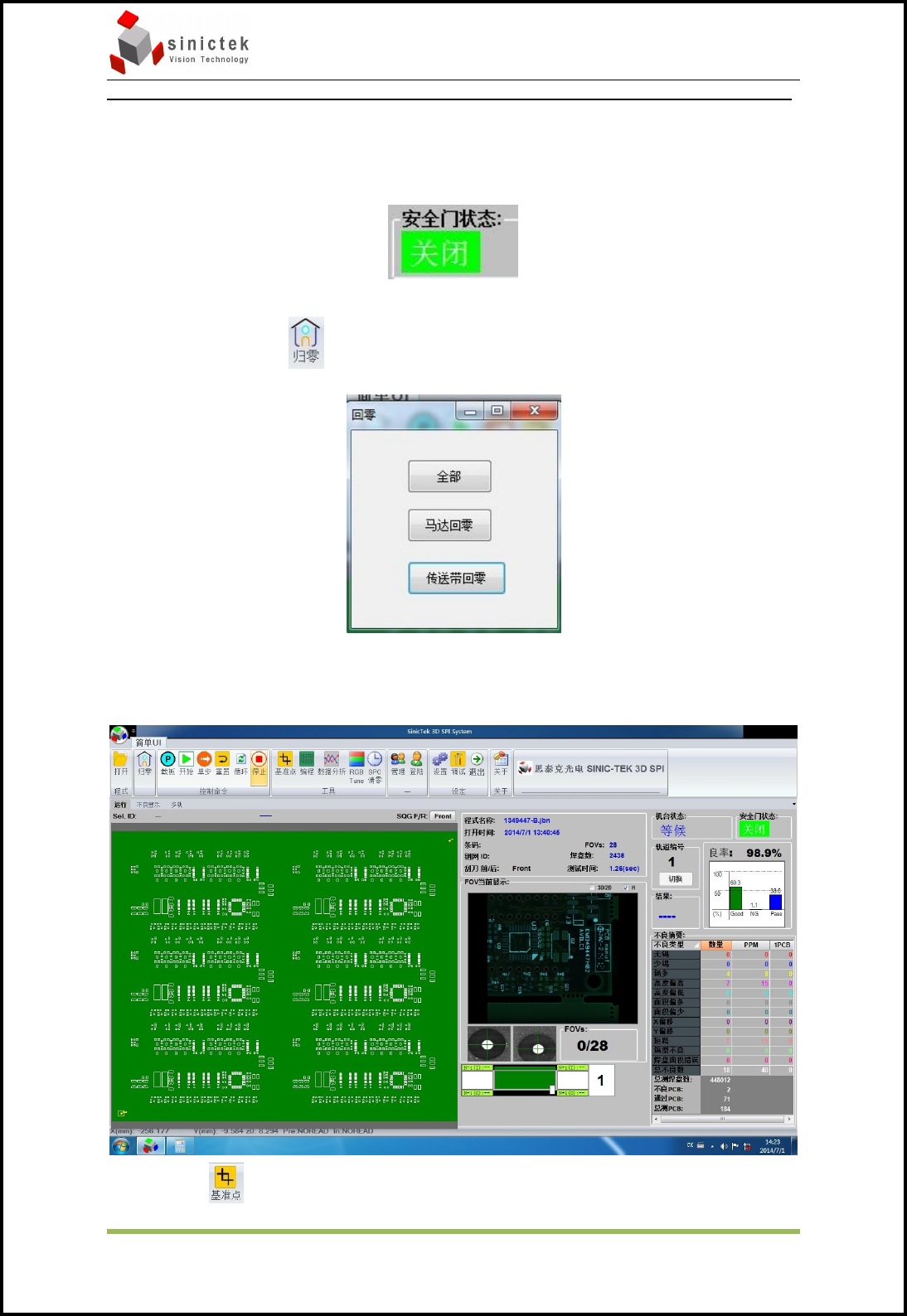

4.3.3 机器启动
按下装置绿色运行开关，装置绿色运行指示灯变亮，主界面上安全门状态显示绿
底白字的字样。
4.3.4 机器归零
点击主界面上的归零 跳出选择画面，然后选择全部归零
选择归零后机台状态为回零，当机器状态变成等候时回零结束
4.3.5 调整基准点
在机器轨道上放一块PCB点击开始，PCB会停到停板位，因为找不到Mark机台停止
打开基准点 ，选择调整同步点后出现下图
Sinic-Tek 操作手册 思泰克光电科技有限公司
27 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
打开
在1中将基准点移至第一个基准点处，在FOV显示中会有显示。（在1和FOV显示中，
左击某个点，相机中心会到选择的点）移动完成后选择确定
Sinic-Tek 操作手册 思泰克光电科技有限公司
28 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
左击一下右侧图像，图像会更新
在亮度调节中选择合适的光源（R：红光；R_r：顶光；G：绿光；B：蓝光）和亮
度，调整二值化阀值里的灰度值让Mark点图像清楚，然后选择自动居中让红色框
与Mark点相切，完成后选择模板更新并点击应用，如果2个Mark是一样的可以选
择all，然后选择保存并关闭。
搜索范围为绿色的框，修改X/Y可以调节搜索框的大小；如果基准点为洞，那么
亮的基准点前的勾需要去掉。
校正模式里应为HWA或者New HWA。
做完后选择 移动至第二个Mark点处
