思泰克操作手册-V1.2 - 第29页
Sinic-T ek 操作手册 思泰克光电 科技有限公司 29 / 49 Co pyright by Sinic-T ek V ision T echnology Co., Lt d. 移动到第二个Mark点后， 选择相似度测试 ， 看红色框是否和Mark 点相切， 相似度 值是否超过41，OK后点击关闭。 五． 软件界面的介绍 5.1 用户 主界面U ser In terfa ce 从桌面双击 打开UI主界面 打开后如下图
Sinic-Tek 操作手册 思泰克光电科技有限公司
28 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

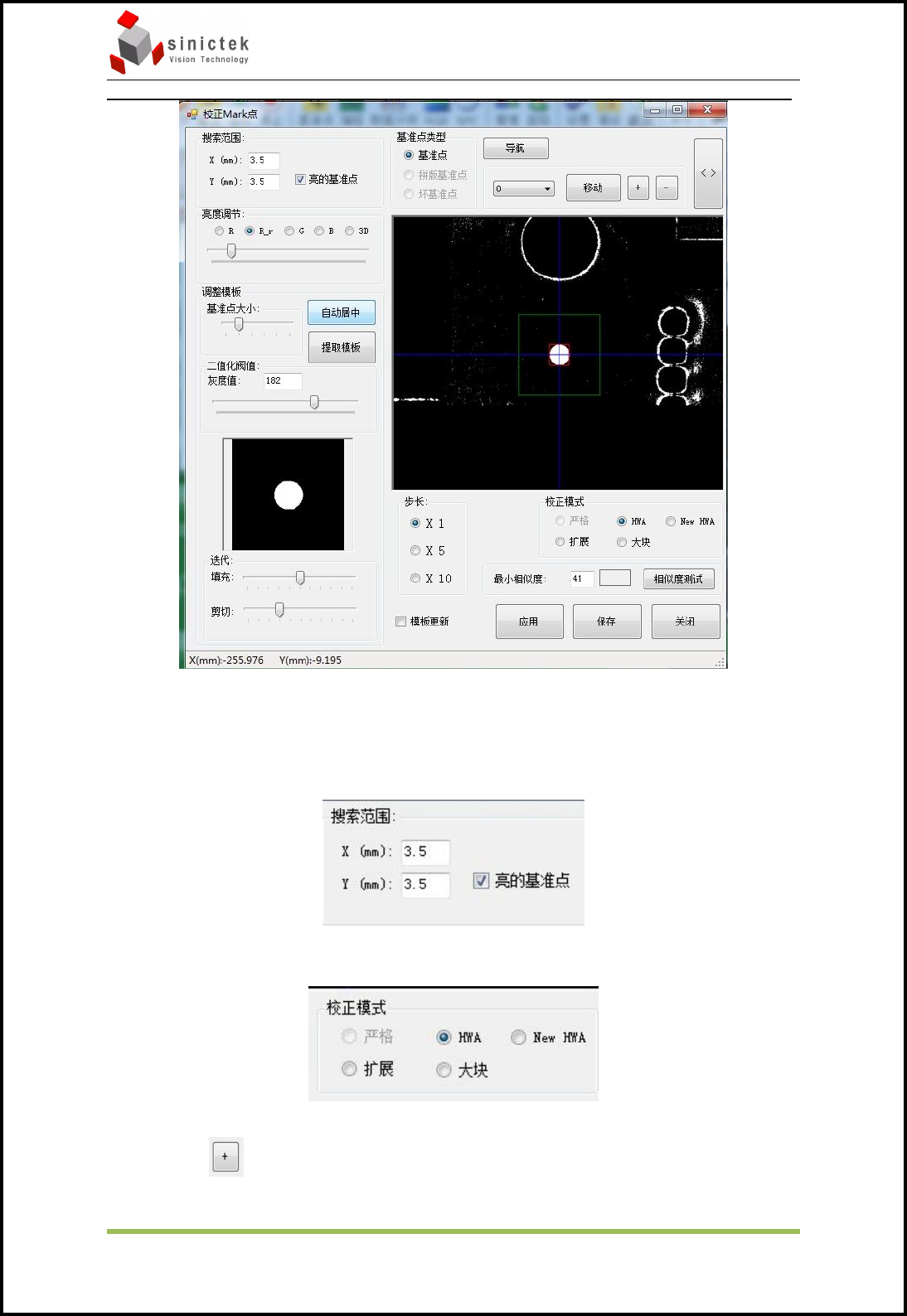

左击一下右侧图像，图像会更新
在亮度调节中选择合适的光源（R：红光；R_r：顶光；G：绿光；B：蓝光）和亮
度，调整二值化阀值里的灰度值让Mark点图像清楚，然后选择自动居中让红色框
与Mark点相切，完成后选择模板更新并点击应用，如果2个Mark是一样的可以选
择all，然后选择保存并关闭。
搜索范围为绿色的框，修改X/Y可以调节搜索框的大小；如果基准点为洞，那么
亮的基准点前的勾需要去掉。
校正模式里应为HWA或者New HWA。
做完后选择 移动至第二个Mark点处
Sinic-Tek 操作手册 思泰克光电科技有限公司
29 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

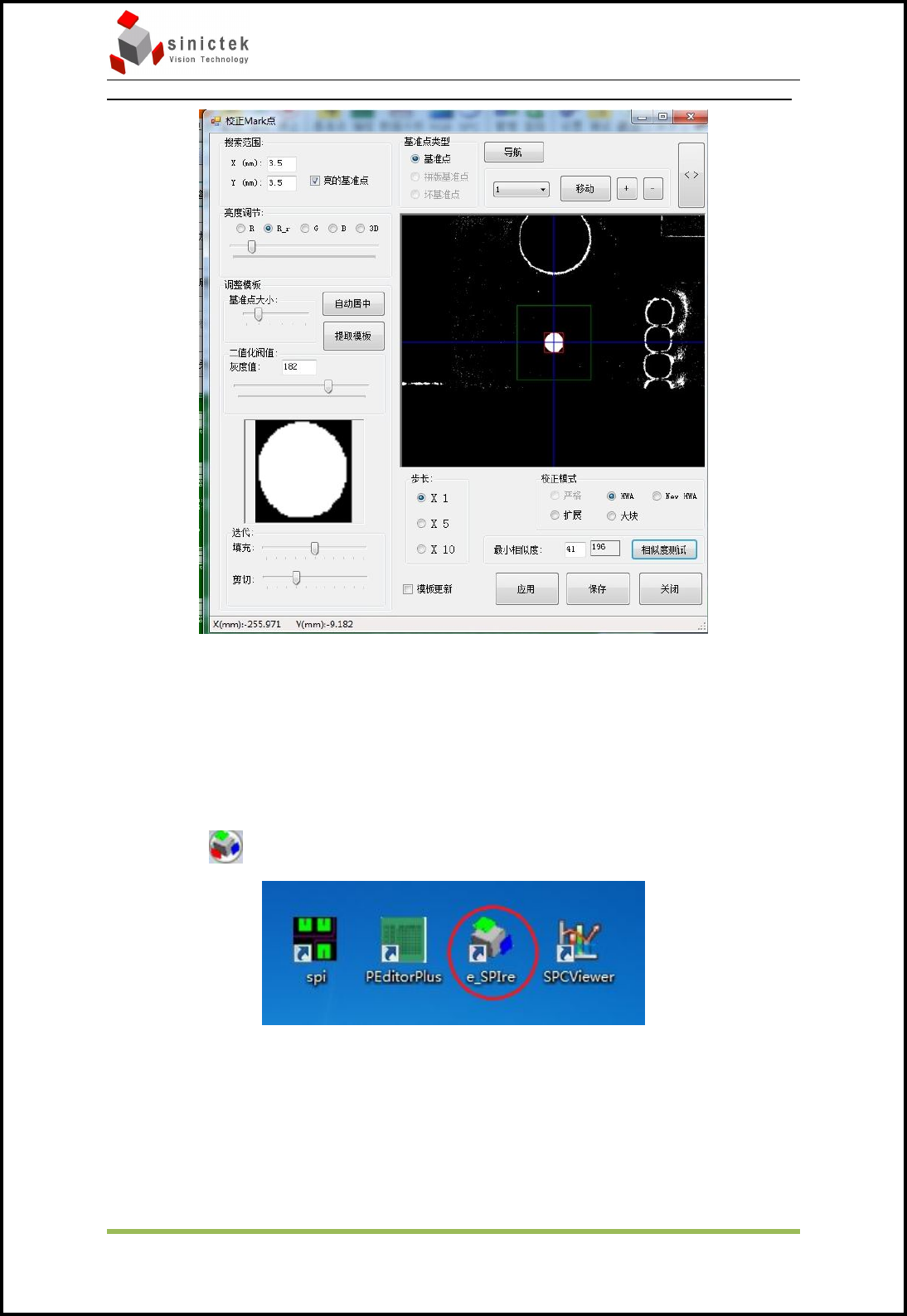

移动到第二个Mark点后，选择相似度测试，看红色框是否和Mark点相切，相似度
值是否超过41，OK后点击关闭。
五． 软件界面的介绍
5.1 用户主界面User Interface
从桌面双击 打开UI主界面

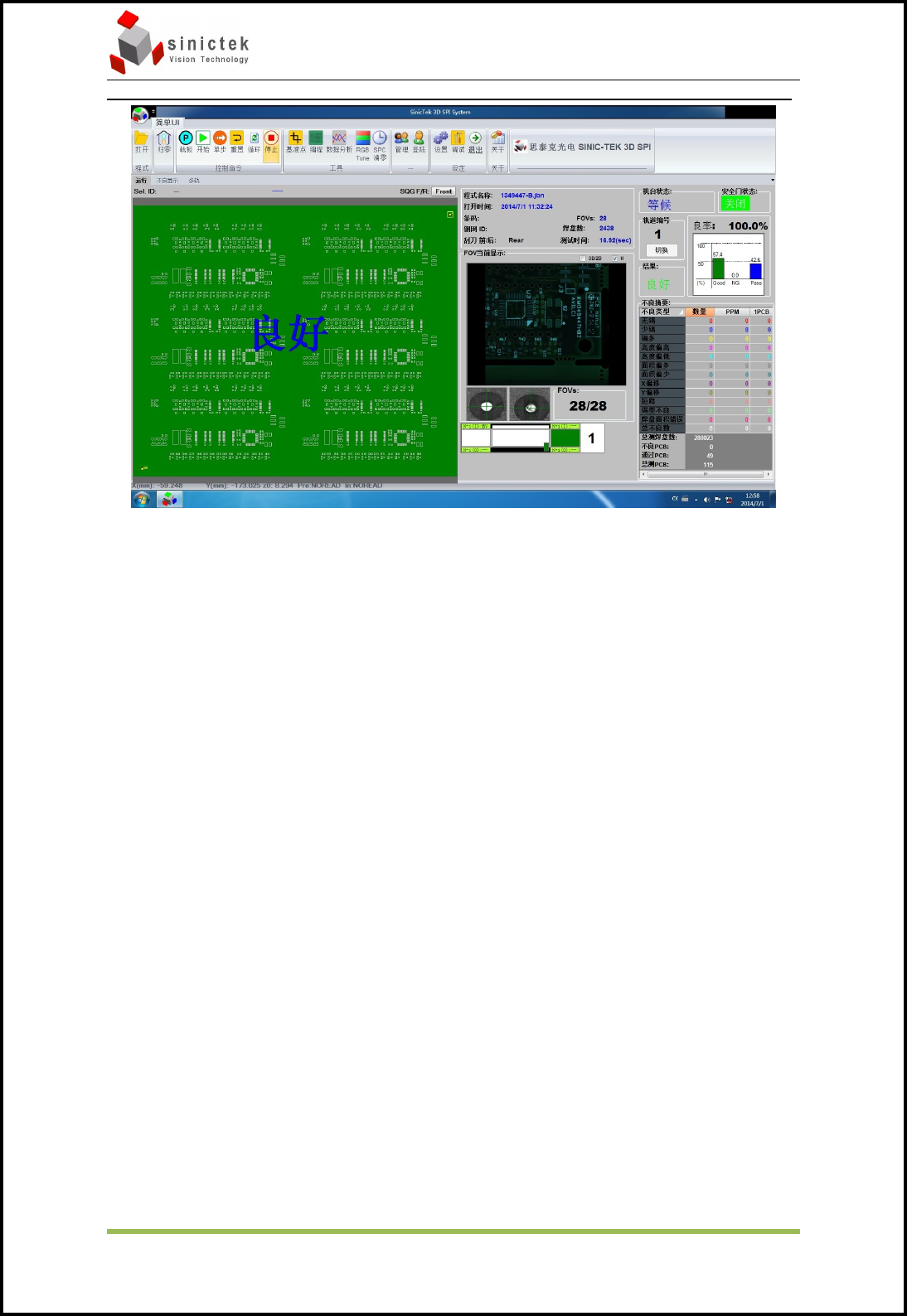

打开后如下图
Sinic-Tek 操作手册 思泰克光电科技有限公司
30 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
－打开 导入 Job 文件。
－归零 马达和传送带回零。
－载板 回到装 PCB 板的位置。
－开始 机器运行，测试 PCB 板。
－单步 手动一步一步测试。
－重置 对一些参数的设置。
－循环 重复不停的测试。
－停止 机器停止测试。
－基准点 调整基准点、手动添加焊盘、手动制作新程式。
－编程 打开 Peditor 界面
－数据分析 打开 SPC 分析软件
－SPC 清零 重新开始计数
－设置 其他一些设置
－调试 I/O 控制
－退出 退出 User Interface
