思泰克操作手册-V1.2 - 第40页
Sinic-T ek 操作手册 思泰克光电 科技有限公司 40 / 49 Co pyright by Sinic-T ek V ision T echnology Co., Lt d. 总缺陷试图 显示焊盘分组的缺陷图 按缺陷类型显示或者按照分组显示 5.3.5 数据趋势视图
Sinic-Tek 操作手册 思泰克光电科技有限公司
39 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

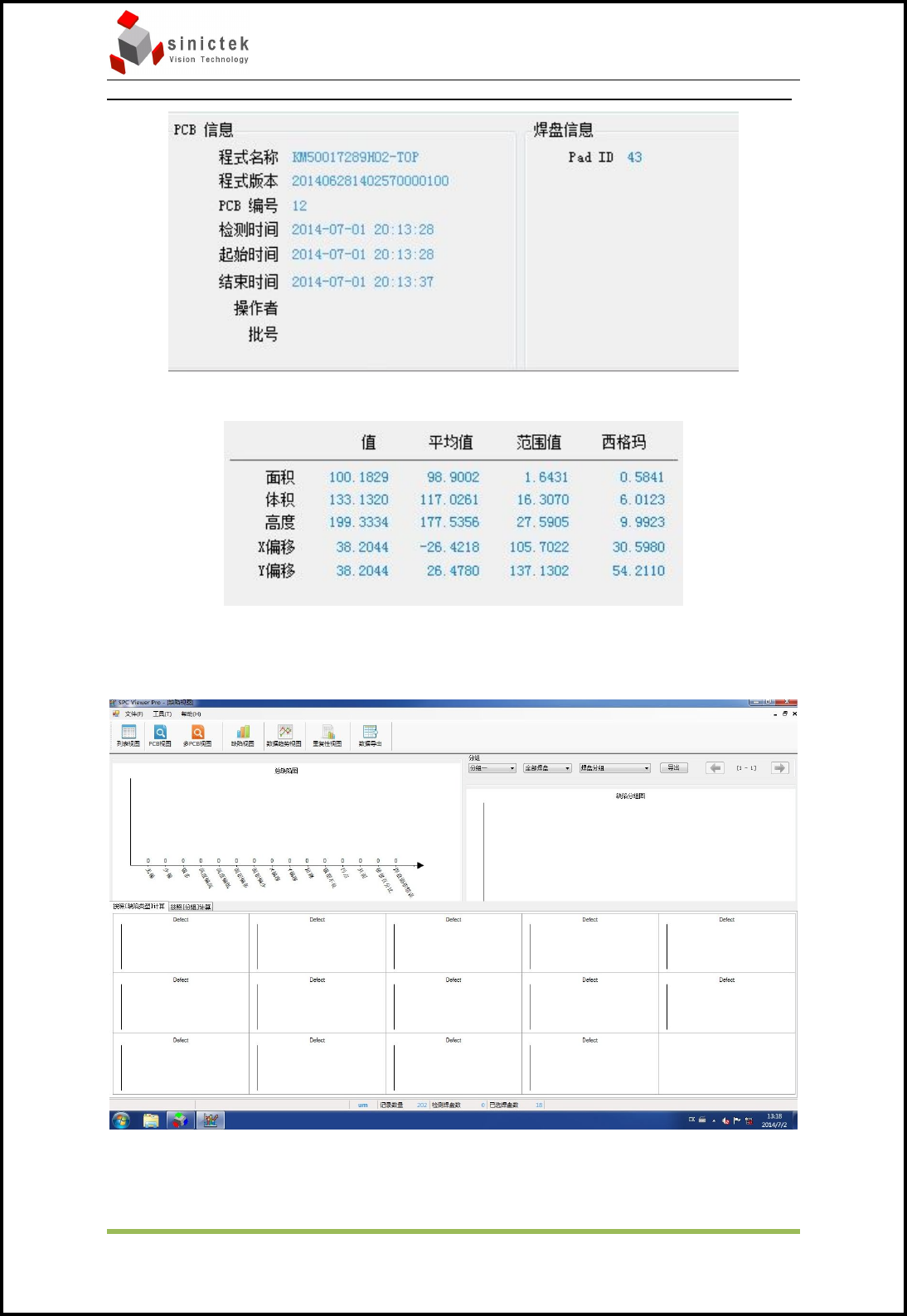

Single PCB View 的信息和选中焊盘的信息
值：single PCB 中选中焊盘的值；平均值：多 PCB 中选中焊盘的平均值；范围
值：多 PCB 中选中焊盘的最大值-最小值；西格玛：选中焊盘的 sigma 值
5.3.4 缺陷试图
Sinic-Tek 操作手册 思泰克光电科技有限公司
40 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

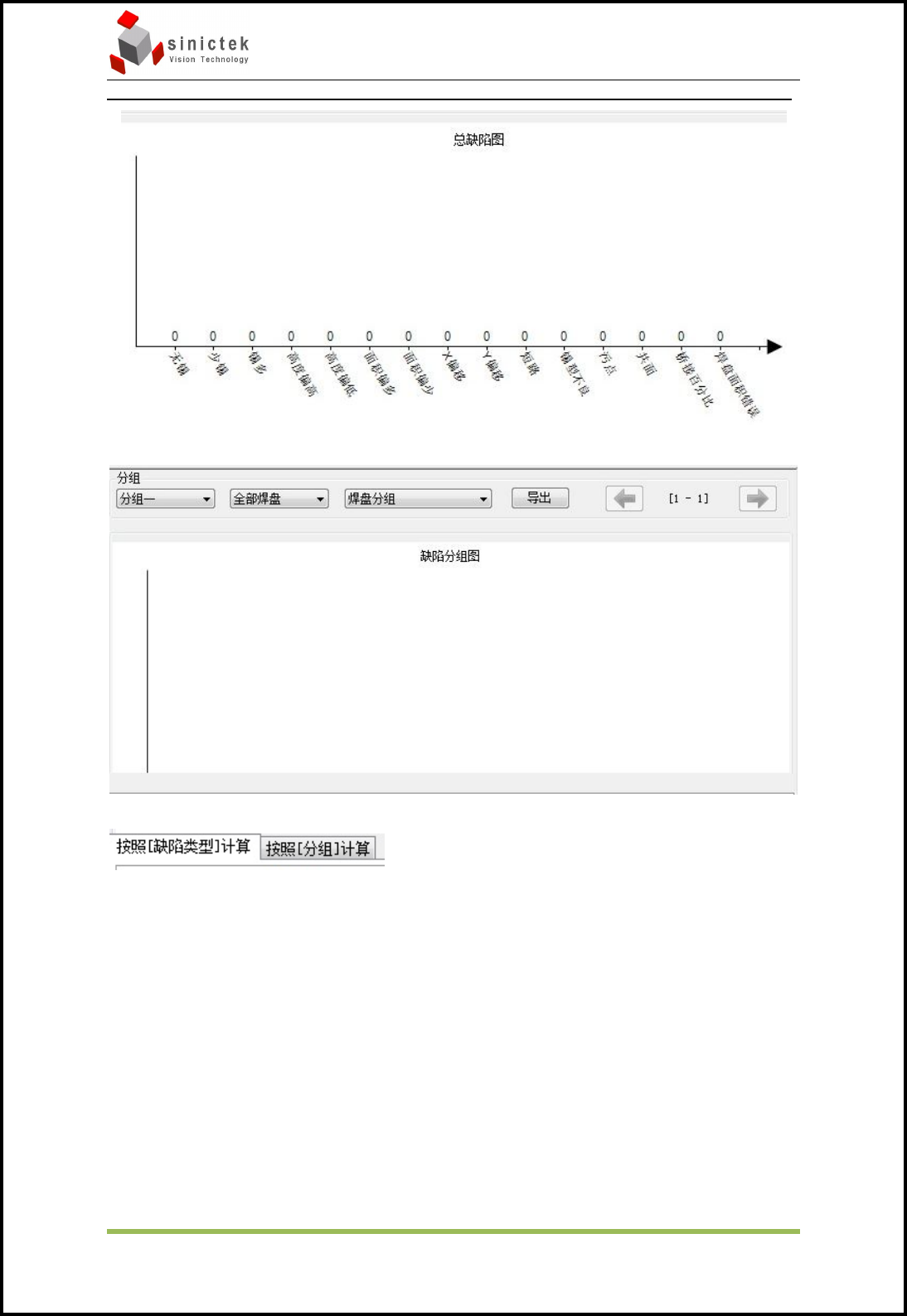

总缺陷试图
显示焊盘分组的缺陷图
按缺陷类型显示或者按照分组显示
5.3.5 数据趋势视图
Sinic-Tek 操作手册 思泰克光电科技有限公司
41 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

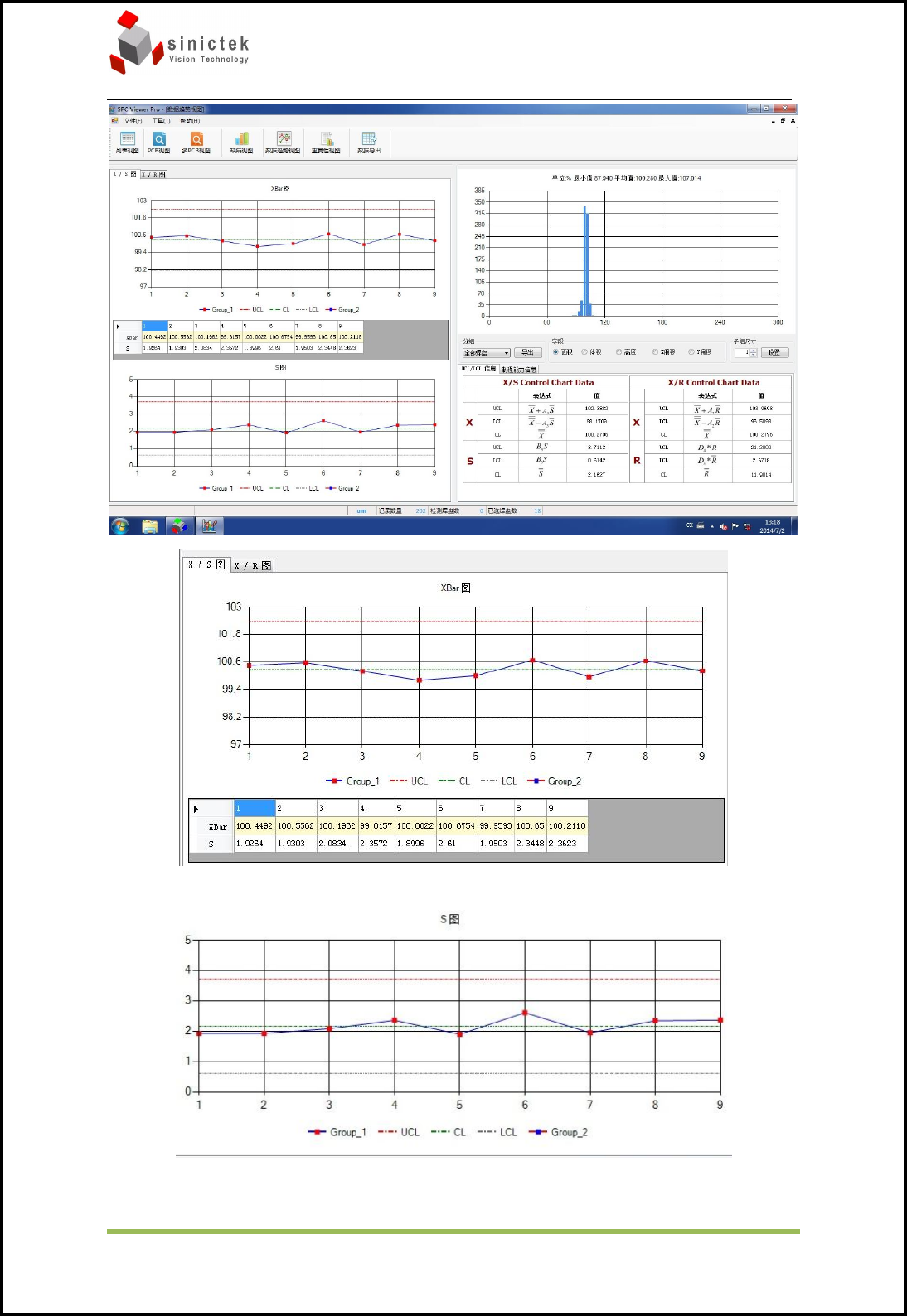

XBar 图，XBar整板所有焊盘的平均值
S图，S整板所有焊盘中最大值-最小值
