Sinic-T ek 操作手册 思泰克光电 科技有限公司 9 / 49 Copyrig ht by Sinic- T ek V ision T echnology Co., L td. 按 D 或者 delete 删除
Sinic-Tek 操作手册 思泰克光电科技有限公司
8 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
打开后图形显示
4.1.2 删除线
这里选择的方法有三种分别为
a) 键盘按 W 鼠标会变化为 然后框选不需要的焊盘（这里焊盘和线
必须全部被框选住才算选中） 按 D 或者 delete 删除选中的线和焊盘
b) 键盘按 W+C 鼠标会变化为 然后框选不需要的焊盘（这里焊盘和
线只要触碰到就算选中） 按 D 或者 delete 删除选中的线和焊盘
c) 键盘按 W+O 鼠标会变化为 然后框选中全部需要检测的焊盘和
mark 按 D 或者 delete 删除选中的线和焊盘
d) 右击鼠标为取消选择
放大或者缩小图像 通过鼠标的滚轮可以放大和缩小图像
移动画面 鼠标右击某个点然后放大或者缩小一下图像会以右击的
点为中心
选中多余的线和焊盘后如下图
Sinic-Tek 操作手册 思泰克光电科技有限公司
9 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.
按 D 或者 delete 删除
Sinic-Tek 操作手册 思泰克光电科技有限公司
10 / 49 Copyright by Sinic-Tek Vision Technology Co., Ltd.

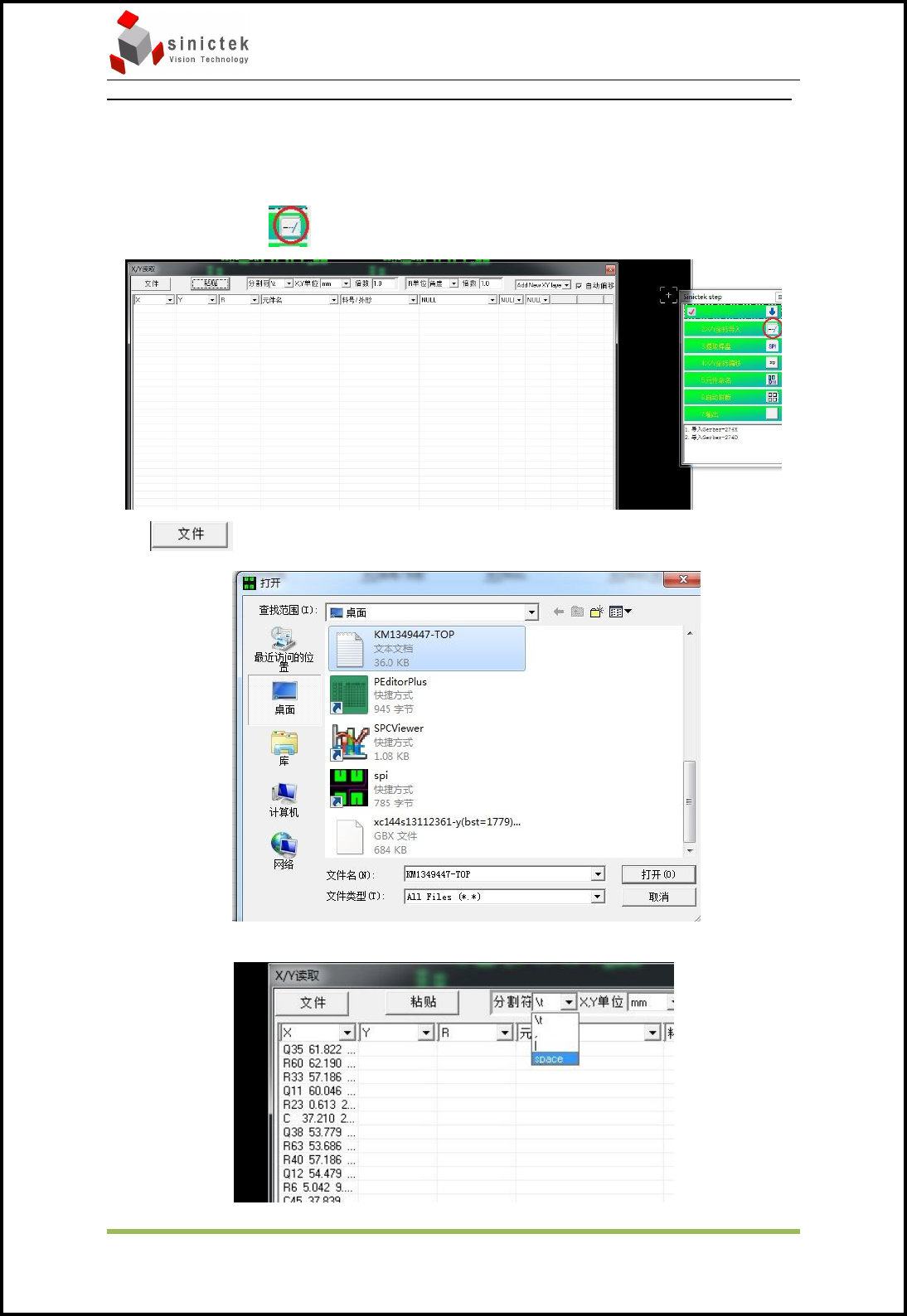

4.1.3 导入 X/Y 坐标
选择右侧工具栏的 打开 X/Y 坐标导入界面
点击 选择对应的 X/Y 坐标数据（TXT 格式）
打开后选择相应的分割符
