Umr ü stanleitung S-20/S-23HM/F4/F5/F5HM /S-25HM/HS-50 Stromversorgung Ausgabe 03/2001 Issue 2 Sicherheitspr ü fung nach DIN E N 60 204 11 im V er teile rkasten elektr isch ve rbin den. Die Kabel enden k ö nnen je nach A…

Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50

2.1 Sicherheitshinweise Ausgabe 03/2001 Issue

2 Sicherheitsprüfung nach DIN EN 60 204

Die Sicherheitsprüfung umfasst 2

– die Isolationsprüfung,

– die Hochspannungsprüfung und

– die Schutzleiterprüfung an den Maschinen bzw. Komponenten.

Für die Absicherung des Prüfaufbaus benötigen Sie 2

– eine Absperrkette,

– ein rotes Blinklicht für die Anzeige der Hochspannungsprüfung

– länderspezifische Warnschilder und Kennzeichen, die darauf aufmerksam machen, dass Ar-

beiten an der elektrischen Anlage und Hochspannungsprüfungen durchgeführt werden.

2.1 Sicherheitshinweise

LEBENSGEFAHR 2

Å Sorgen Sie dafür, dass Unbefugte keine Maschinenteile berühren können.

Å Sichern Sie dazu den Prüfbereich mit einer Absperrkette und Warnschildern.

Å Schalten Sie während der Hochspannungsprüfung zusätzlich ein rotes Blinklicht ein.

Å Bringen Sie die elektrischen Kontaktstellen zwischen Prüfgerät und Prüfling in einem Verteiler-

kasten mit Abdeckhaube unter.

Å Achten Sie darauf, dass die Abdeckhaube während der Prüfung geschlossen ist.

Å Überwachen Sie das Öffnen der Abdeckhaube mit einem Schutzschalter.

Der Schutzschalter muss in den Sicherheitskreis des Hochspannungsprüfgeräts eingeschleift

sein, so dass beim Öffnen der Schutzhaube die Hochspannung sofort abgeschaltet wird.

2.2 Prüfhilfsmittel

2.2.1 Drehstromsteckdose mit Anschlusskabel für die Isolations- und Hochspannungs-

prüfung

Für die Isolations- und Hochspannungsprüfung benötigen Sie eine Drehstromsteckdose mit An-

schlusskabel gemäß nachstehender Zeichnung. Damit lässt sich der Prüfling mit dem Prüfgerät

Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung

Ausgabe 03/2001 Issue 2 Sicherheitsprüfung nach DIN EN 60 204

im Verteilerkasten elektrisch verbinden. Die Kabelenden können je nach Anschlussart mit Stek-

kern oder Buchsen versehen sein. 2

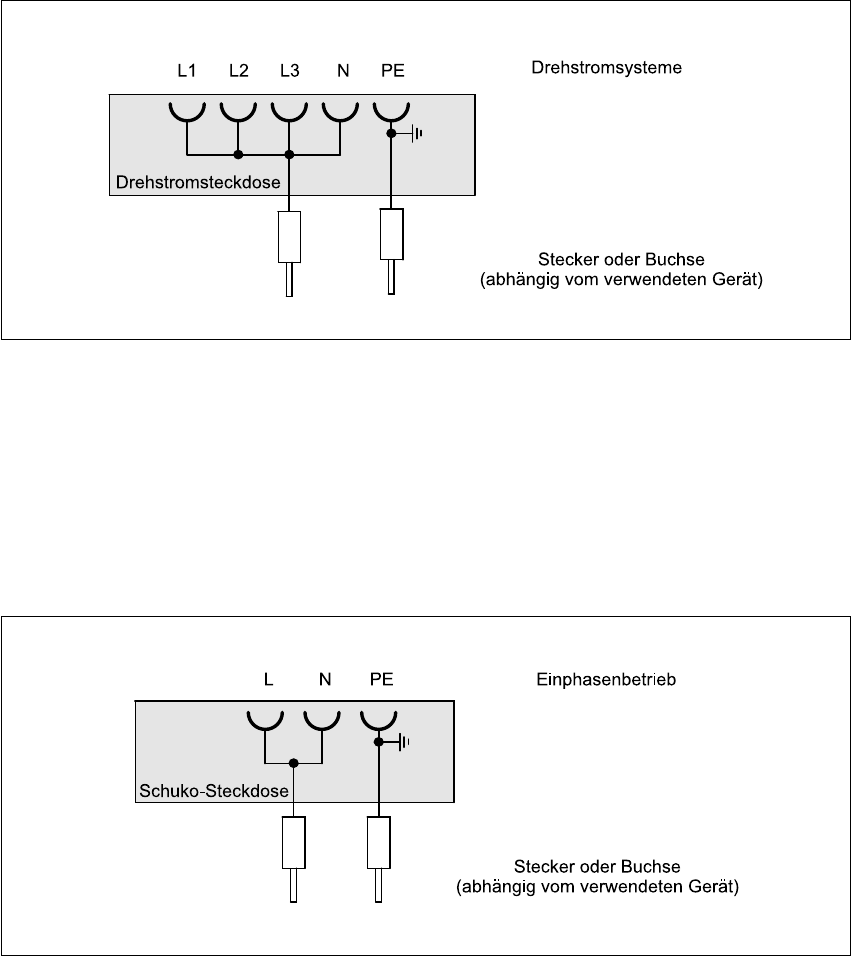

Abb. 2 - 1 Drehstromsteckdose für die Isolations- und Hochspannungsprüfung

2.2.2 Schukosteckdose mit Anschlusskabel für die Isolations- und Hochspannungs-

prüfung

Für die Isolations- und Hochspannungsprüfung benötigen Sie eine Schukosteckdose mit An-

schlusskabel gemäß nachstehender Zeichnung. Damit lässt sich der Prüfling mit dem Prüfgerät

im Verteilerkasten elektrisch verbinden. Die Kabelenden können je nach Anschlussart mit Ste-

ckern oder Buchsen versehen sein. 2

Abb. 2 - 2 Schukosteckdose für die Isolations- und Hochspannungsprüfung

2.2.3 Verteilerkasten für die Isolations- und Hochspannungsprüfung

Für die elektrische Verbindung zwischen Prüfgerät und Prüfling ist ein Verteilerkasten mit Abdeck-

haube vorgeschrieben. Bei geschlossener Abdeckhaube schließt der Schutzschalter im Verteiler-

kasten den Sicherheitskreis des Prüfgeräts. Wird die Abdeckhaube geöffnet, unterbricht der

Schutzhaubenschalter den Sicherheitskreis. Eine zu Prüfzwecken anliegende Hochspannung

Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50

2.2 Prüfhilfsmittel Ausgabe 03/2001 Issue

wird sofort abgeschaltet. 2

Der Verteilerkasten kann in zwei Varianten ausgeführt sein, um das Prüfgerät anzuschließen: 2

a 9HUWHLOHUNDVWHQ]XP$QVFKOLHHQYRQ3UIVSLW]HQGHV3UIJHUlWV

Abb. 2 - 3 Verteilerkasten zum Anschluss von Prüfspitzen eines Prüfgeräts

s 9HUWHLOHUNDVWHQPLWIHVWLQVWDOOLHUWHQ$QVFKOXVVNDEHOQ]XP3UIJHUlW

Abb. 2 - 4 Verteilerkasten zum Anschluss von fest installierten Anschlusskabeln zum Prüfgerät
