Umr ü stanleitung S-20/S-23HM/F4/F5/F5HM /S-25HM/HS-50 Stromversorgung Ausgabe 03/2001 Issue 3 Stromversorgung an den Automaten S-20/S-23HM/ S-25HM/F4/ F5 und F5HM umr ü ste n 31 3.8 Best ü cka utomaten v on 3 x 208 V ~ …

Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50
3.7 Wafflepack-Wechsler von 3x400 V~ auf 3x230 V~ umrüsten Ausgabe 03/2001 Issue
30
Å Entfernen Sie die beiden Brücken zwischen den Anschlussklemmen 1U2 - 1V2 und 1V2 -
1W2.

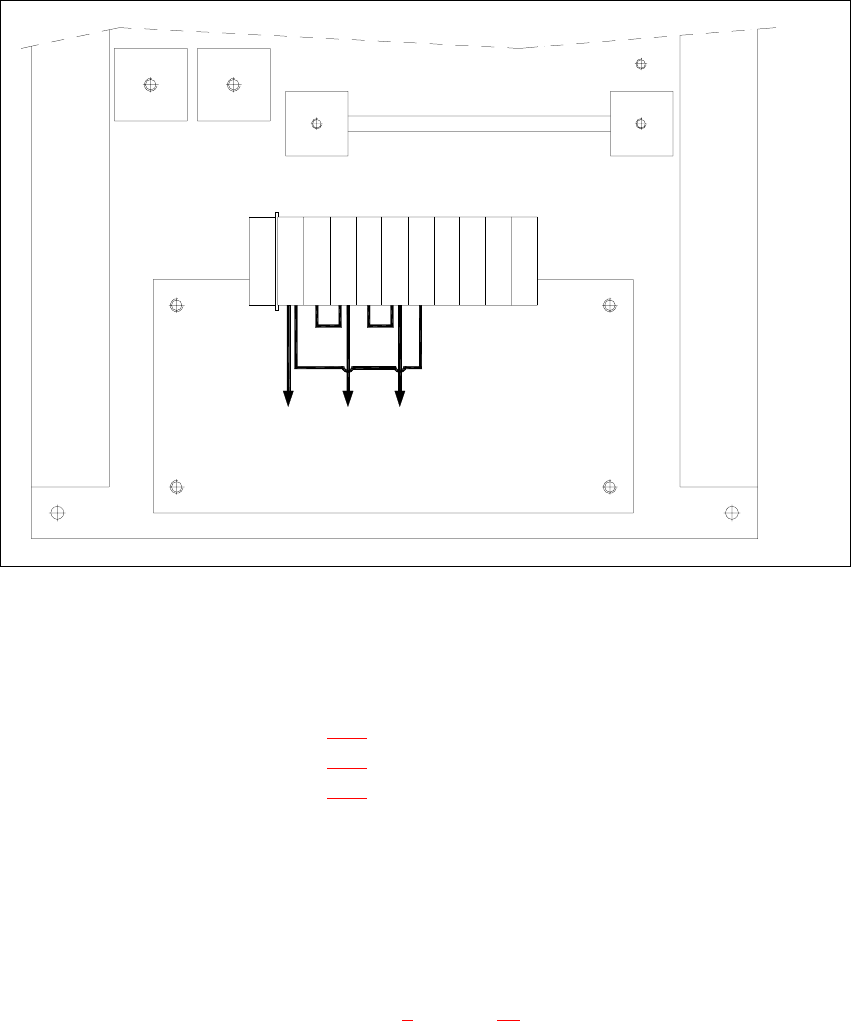

Abb. 3 - 8 Wafflepack-Wechsler -Transformator T1, Anschluss: 3 x 230 V~
3
Å Bringen Sie drei Brücken zwischen folgenden Anschlussklemmen an:
1U1 → 1W2 BR5 (siehe Abb. 3 - 8
)
1U2 → 1V1 BR7 (siehe Abb. 3 - 8
)
1V2 → 1W1 BR6 (siehe Abb. 3 - 8
)
Å Bringen Sie zum Abschluss die Abdeckplatte an der Rückseite des Wafflepack-Wechslers an.
3.7.2 Sicherheitsprüfung nach DIN EN 60 204 durchführen
Å Führen Sie nach Abschluss der Umverdrahtung eine Sicherheitsprüfung nach DIN EN 60 204
durch.
Å Gehen Sie dazu vor, wie dies in Abschnitt 2 ab Seite 10 beschrieben ist.
Klemmen
G1
G2
PE
Transformator
PE 1U11U2 1V1 1V21W11W2 65 65 65 N
BR5BR6BR7
3 x 230 V~
T1

Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung
Ausgabe 03/2001 Issue 3 Stromversorgung an den Automaten S-20/S-23HM/ S-25HM/F4/F5 und F5HM umrüsten
31
3.8 Bestückautomaten von 3x208V~ auf 3x400V~ umrüsten
HINWEIS: 3
Docken Sie die beiden BE-Wechseltische ab, bevor Sie den Automaten abschalten.
Der Wafflepack-Wechsler kann für die Umrüstung am Automaten angedockt bleiben 3
LEBENSGEFAHR 3
Å Schalten Sie den Automaten ordnungsgemäß ab, wie dies in Abschnitt 1, Seite 9 beschrieben
ist.
Å Trennen Sie den Automaten von der Netzversorgung.
Å Verhindern Sie durch geeignete Maßnahmen, dass der Automat während der Umrüstarbeiten
an das Stromnetz angeschlossen werden kann.
Å Kennzeichnen Sie mit Warnschildern, dass Arbeiten an der elektrischen Anlage durchgeführt
werden.

Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50
3.8 Bestückautomaten von 3x208V~ auf 3x400V~ umrüsten Ausgabe 03/2001 Issue
32
3.8.1 Stromversorgungseinschub ausbauen
Å Lösen Sie die beiden Innensechskantschrauben (Pos.2 in Abb. 3 - 9).
Å Nehmen Sie die Abdeckung ab (Pos. 3 in Abb. 3 - 9).

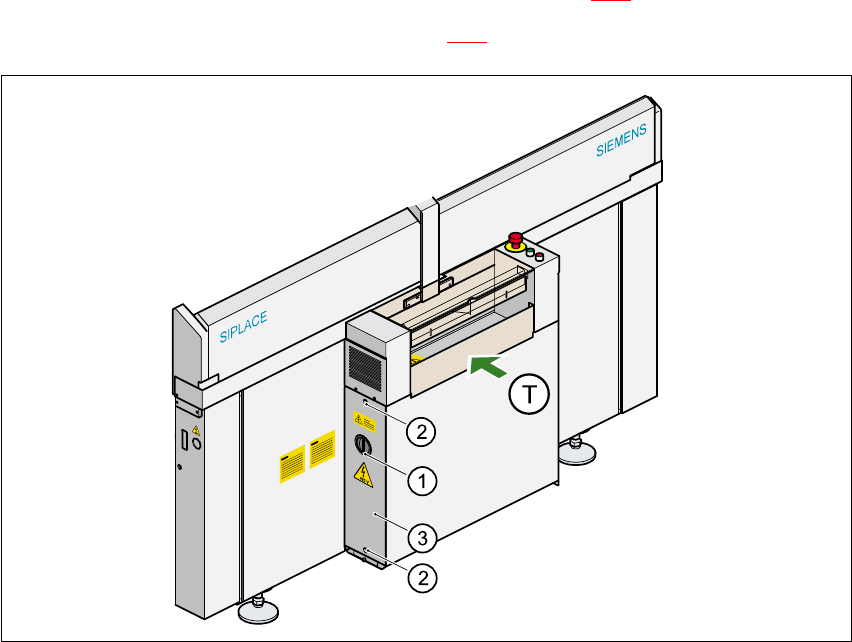

Abb. 3 - 9 Abdeckung über der Stromversorgung abnehmen
a +DXSWVFKDOWHU
s ,QQHQVHFKVNDQWVFKUDXEH6WFN
d $EGHFNXQJ
(T) LP-Transportrichtung 3
Å Lösen Sie die Innensechskantschraube am Fuß des Stromversorgungseinschubs.
Å Ziehen Sie den Stromversorgungseinschub am Griff aus dem Gehäuse.
Die Anschlüsse der Transformatoren T1 und T2 und der Einschaltstrombegrenzer sind zum
Umverdrahten zugänglich.
