Stromversorgung Um r ü stanleitung S-20/S-23HM/F 4/F5/F5HM/S-25HM/HS -50 3.9 BE-Wechseltisc h von 115 V~ auf 230 V~ u mr ü sten Ausgabe 03/2001 Issue 40 3.9.3 Sicherheit spr ü fung nach DIN EN 60 204 durchf ü hren Å F ü …
Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung
Ausgabe 03/2001 Issue 3 Stromversorgung an den Automaten S-20/S-23HM/ S-25HM/F4/F5 und F5HM umrüsten
39
Å Ziehen Sie das Abdeckblech des Transformatorgehäuses nach unten weg.
Abb. 3 - 14 BE-Tisch, Transformator T1, Anschlussklemmen
Å Klemmen Sie die schwarze Ader von Klemme 5 ab und an Klemme 4 an.
3.9.2 Sicherung F1 wechseln
Å Ersetzen Sie die Sicherung im Sicherungshalter am Abdeckblech:
bisheriger Wert: 6,3 A T
neuer Wert: 3,15 A T
Å Ersetzen Sie das Klebeschild mit der Angabe 6,3 A durch das aus dem Nachrüstpaket mit
3,15 A.
Å Setzen Sie das Abdeckblech wieder auf den Transformator auf und ziehen Sie die vier Innen-
sechskantschrauben fest.
Spannung
Anschlussklemmen
Blaue Ader Schwarze Ader
237 V~ 1 5
230 V~ 2 5
223 V~ 3 5
122 V~ 1 4
115 V~ 2 4
108 V~ 3 4
Tab. 3 - 5 BE-Tisch, Anschlussspannungen für den Transformator T1
Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50
3.9 BE-Wechseltisch von 115 V~ auf 230 V~ umrüsten Ausgabe 03/2001 Issue
40
3.9.3 Sicherheitsprüfung nach DIN EN 60 204 durchführen
Å Führen Sie nach Abschluss der Umverdrahtung eine Sicherheitsprüfung nach DIN EN 60 204
durch.
Å Gehen Sie dazu vor, wie dies in Abschnitt 2 ab Seite 10 beschrieben ist.
Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung
Ausgabe 03/2001 Issue 3 Stromversorgung an den Automaten S-20/S-23HM/ S-25HM/F4/F5 und F5HM umrüsten
41
3.10 Wafflepack-Wechsler von 3 x 230 V~ auf 3 x 400 V~ umrüsten
LEBENSGEFAHR 3
Å Schalten Sie zur Umverdrahtung des Wafflepack-Wechslers
– den Bestückautomaten aus,
– trennen Sie ihn von der Netzversorgung und
– sichern Sie ihn gegen Wiederanschließen, wie dies in Abschnitt 1
, Seite 9 beschrieben ist,
oder aber 3
Å ziehen Sie den Stecker für die Netzversorgung des Wafflepack-Wechslers und den rechtecki-
gen Stecker der Sicherheitsschleife vom Bestückautomaten ab.
3.10.1 Transformator T1 von 3 x 230 V~ auf 3 x 400 V~ umverdrahten

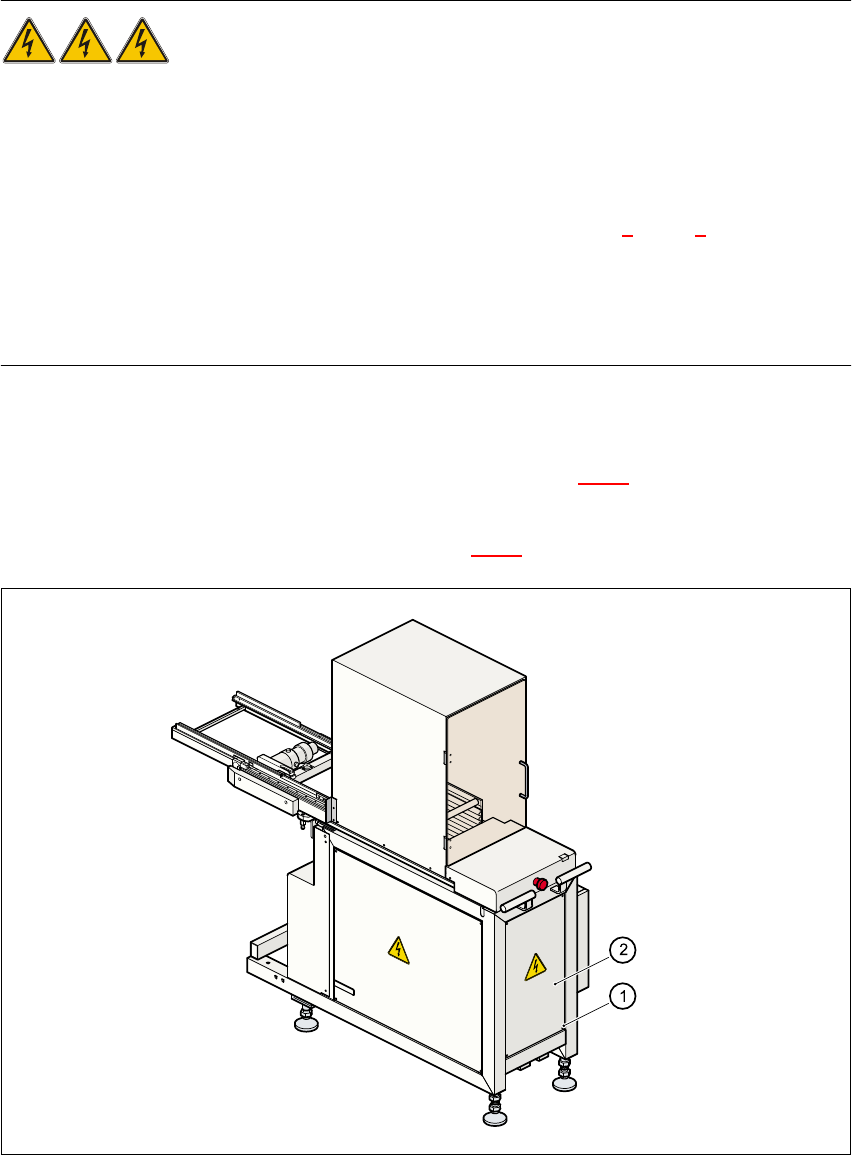

Å Lösen Sie die vier Innensechskantschrauben (Pos. a in Abb. 3 - 15) an der Rückseite des
Wafflepack-Wechslers.
Å Nehmen Sie die Abdeckplatte ab (Pos. s in Abb. 3 - 15).
Abb. 3 - 15 Wafflepack-Wechsler - Zugang zur Stromversorgung
