4.4.2 Motorschutzauslöserblock tauschen
Bei Versorgungsspannungen von 3x204 V~ und 3x230 V~ muss der Motorschutzauslöserblock
ZM-32-PKZ2, Artikel-Nr. 00342496-01 verwendet werden. Die Lage des Motorschutzauslöser-
blocks finden Sie in Abb. 4 - 2
, Pos. MS1A.
4.4.2.1 Motorschutzauslöserblock ausbauen
4

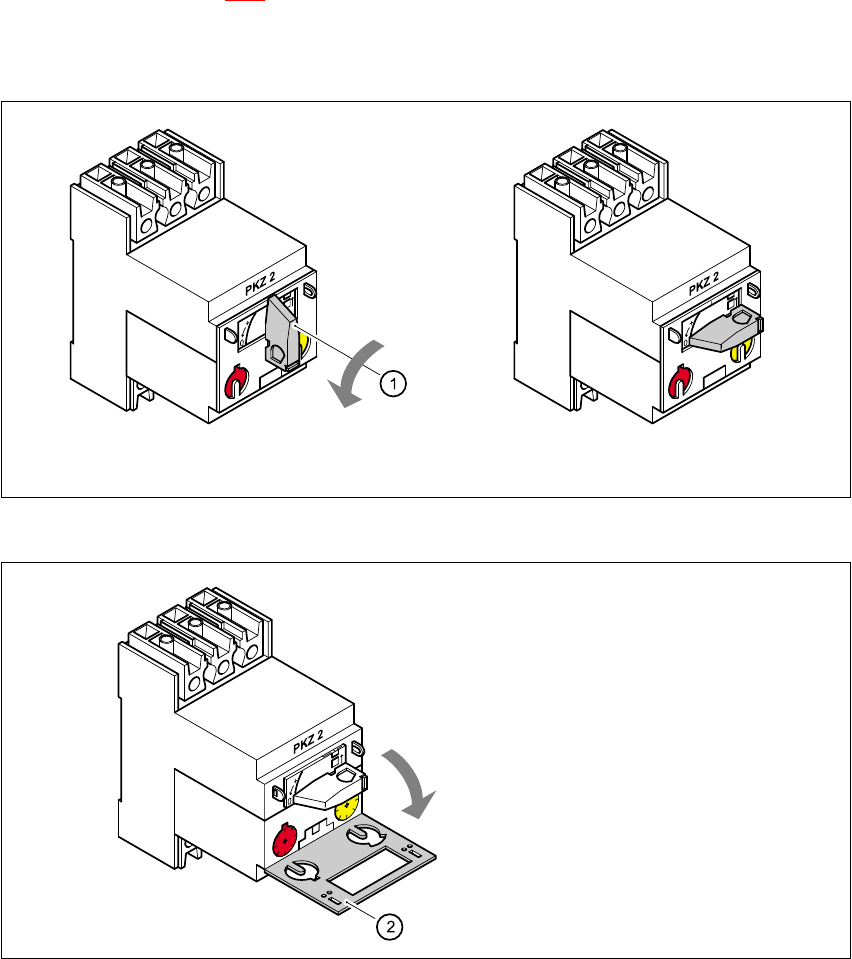

Abb. 4 - 3 Motorschutzauslöserblock MS1A ausbauen
4
Abb. 4 - 4 Schutzklappe aufklappen
Drehen Sie Schalter (1) im Gegenuhrzeigersinn in Stellung "0"
Klappen Sie die
Schutzklappe (2) auf
Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50
4.4 Stromversorgung von 3 x 400 V~ auf 3 x 204 V ~ umrüsten Ausgabe 03/2001 Issue
52
Abb. 4 - 5 Gelbe Sicherungslasche entriegeln
Abb. 4 - 6 Motorschutzauslöserblock MS1A herausziehen
4.4.2.2 Motorschutzauslöserblock einsetzen
Å Überprüfen Sie vor dem Einsetzen den Typ des Motorschutzauslöserblocks. Er ist von der Be-
triebsspannung abhängig.
Schieben Sie die gelbe Sicherungslasche (3) mit dem Schraubendreher nach oben
Ziehen Sie den Motorschutz-
auslöserblock (4) heraus
Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung
Ausgabe 03/2001 Issue 4 Stromversorgung am Bestückautomaten HS-50 umrüsten
53
4
Å Prüfen Sie die Einstellungen für die Überstromauslöseschwelle und die Kurzschlussstromaus-
löseschwelle.
Abb. 4 - 7 Auslöseschwellen für Überstrom und Kurzschlussstrom prüfen
Å Setzen Sie den Motorschutzauslöserblock a ein.
Å Schieben Sie die gelbe Sicherungslasche f nach unten.
Å Schließen Sie die graue Schutzklappe g.
Å Drehen Sie den Drehschalter h im Uhrzeigersinn bis zum Anschlag.
Netzspannungen Typ
3x204 V~ ± 5% ZM-32-PKZ2
3x230 V~ ± 5% ZM-32-PKZ2
Tab. 4 - 2 Motorschutzauslöserblock für 3x204 V~, 3x230 V~
Motorschutz-
auslöseblock
Gelbe Einstellscheibe (1) für
Überstromauslöseschwelle
Rote Einstellscheibe (2) für
Kurzschlussstromauslöseschwelle
ZM-32-PKZ2 24 A 375 A
Tab. 4 - 3 Überstrom- und Kurzschlussstromauslöseschwelle
Prüfen Sie die Auslöse-
schwelle für den Überstrom
(gelbe Einstellscheibe a)
Prüfen Sie die Auslöse-
schwelle für den Kurz-
schlussstrom
(rote Einstellscheibe s)
