Stromversorgung Um r ü stanleitung S-20/S-23HM/F 4/F5/F5HM/S-25HM/HS -50 4.4 Stromversorgung von 3 x 400 V~ auf 3 x 204 V ~ umr ü sten Ausgabe 03/2001 Issue 54 4.4.3 S teckdose mit Schutzkont akt t auschen Siehe Po s. BU…
Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung
Ausgabe 03/2001 Issue 4 Stromversorgung am Bestückautomaten HS-50 umrüsten
53
4
Å Prüfen Sie die Einstellungen für die Überstromauslöseschwelle und die Kurzschlussstromaus-
löseschwelle.

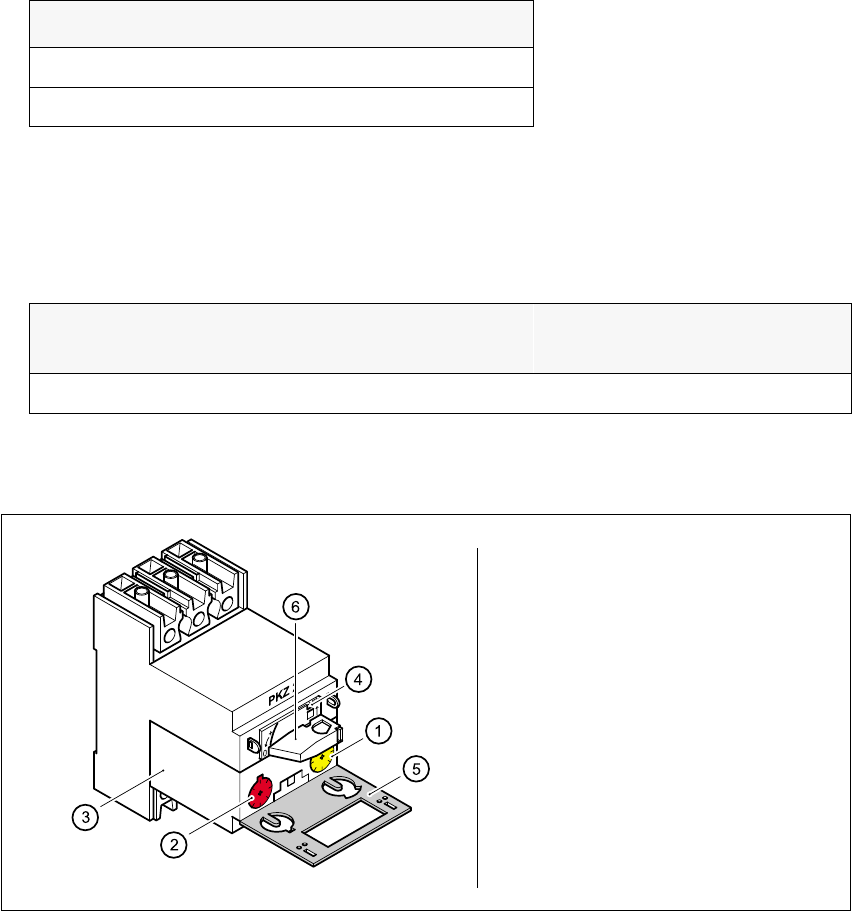

Abb. 4 - 7 Auslöseschwellen für Überstrom und Kurzschlussstrom prüfen
Å Setzen Sie den Motorschutzauslöserblock a ein.
Å Schieben Sie die gelbe Sicherungslasche f nach unten.
Å Schließen Sie die graue Schutzklappe g.
Å Drehen Sie den Drehschalter h im Uhrzeigersinn bis zum Anschlag.
Netzspannungen Typ
3x204 V~ ± 5% ZM-32-PKZ2
3x230 V~ ± 5% ZM-32-PKZ2
Tab. 4 - 2 Motorschutzauslöserblock für 3x204 V~, 3x230 V~
Motorschutz-
auslöseblock
Gelbe Einstellscheibe (1) für
Überstromauslöseschwelle
Rote Einstellscheibe (2) für
Kurzschlussstromauslöseschwelle
ZM-32-PKZ2 24 A 375 A
Tab. 4 - 3 Überstrom- und Kurzschlussstromauslöseschwelle
Prüfen Sie die Auslöse-
schwelle für den Überstrom
(gelbe Einstellscheibe a)
Prüfen Sie die Auslöse-
schwelle für den Kurz-
schlussstrom
(rote Einstellscheibe s)
Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50
4.4 Stromversorgung von 3 x 400 V~ auf 3 x 204 V ~ umrüsten Ausgabe 03/2001 Issue
54
4.4.3 Steckdose mit Schutzkontakt tauschen
Siehe Pos. BU1 in Abb. 4 - 2, Seite 50
Å Entfernen Sie die Abdeckklappe der Schutzkontaktsteckdose.
Å Nehmen Sie den Steckdoseneinsatz heraus.
Å Lösen Sie die Anschlussdrähte.
Å Schließen Sie die Anschlussdrähte an die US-Norm-Steckdose an.
Å Achten Sie insbesondere darauf, dass der gelbgrüne Schutzleiter am Schutzkontakt (PE) rich-
tig angeschlossen ist.
Å Befestigen Sie den Steckdoseneinsatz und die Abdeckklappe.
4.4.4 Netzanschlusskabel tauschen
Das Netzversorgungskabel ist an den Klemmen U, V, W, N und PE der Steckerleiste X1 (siehe
Pos. X1 in Abb. 4 - 2
, Seite 50) angeschlossen.
Å Lösen Sie die Adern des Netzversorgungskabels von dem Klemmen U, V, W, N und PE.
Å Lösen Sie die Kabelschelle der Kabelhalterung.
Å Ziehen Sie das Kabel aus der Kabelhalterung.
Å Schieben Sie das Netzversorgungskabel (6 mm²) durch die Kabelhalterung bis hin zu den
Klemmen von X1.
HINWEIS: 4
Achten Sie darauf, dass der Biegeradius des Kabels genügend groß ist, damit die Adern
nicht geknickt werden. 4
Å Klemmen Sie das Netzversorgungskabel an die Klemmen von X1 an:
Ader 1 an U von X1,
Ader 2 an V von X1,
Ader 3 an W von X1,
Ader 4 an N von X1 und
die gelbgrüne Ader an PE von X1.
(Siehe Stromlaufplan 00119085-010101LD4, Blatt 2)
Å Ziehen Sie die Kabelschelle fest.
Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung
Ausgabe 03/2001 Issue 4 Stromversorgung am Bestückautomaten HS-50 umrüsten
55

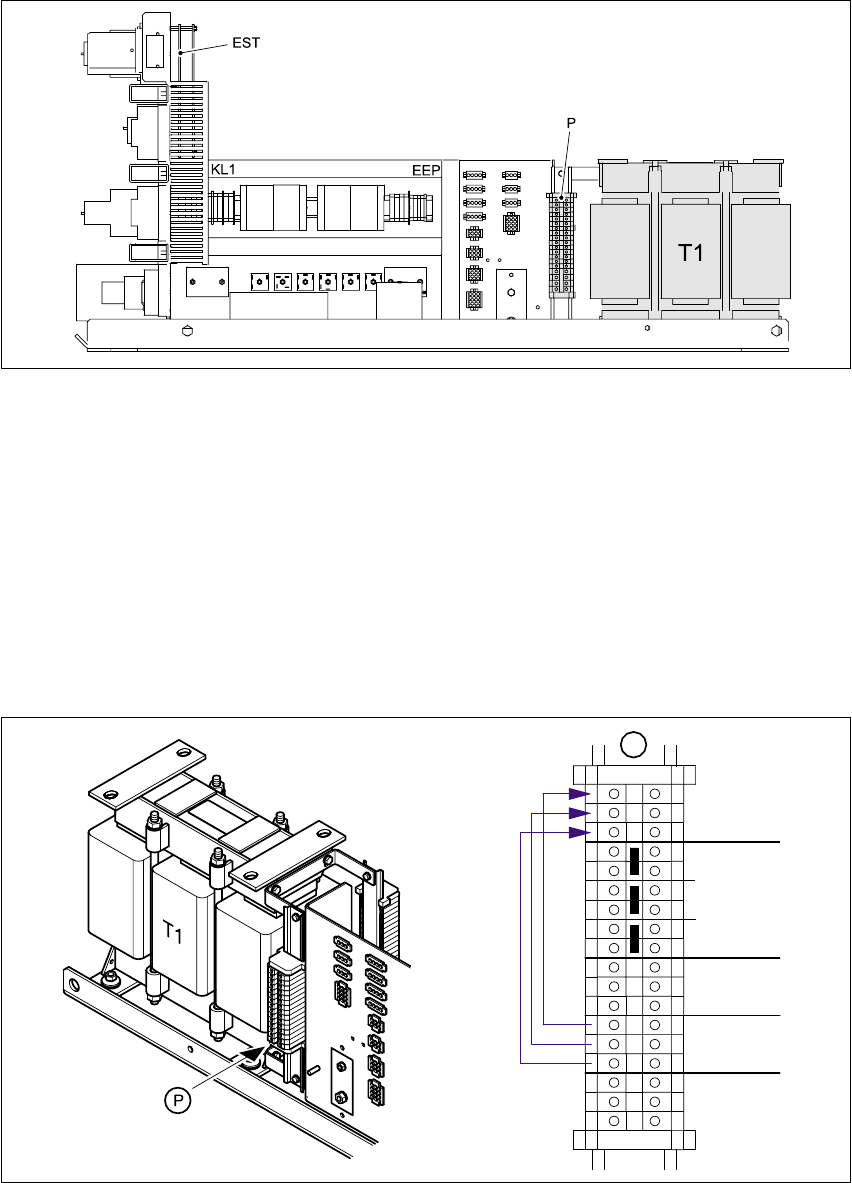

4.4.5 Teileübersicht - Stromversorgung Seitenansicht
Abb. 4 - 8 Teileübersicht - Stromversorgung, Seitenansicht
EST Einschaltstrombegrenzerplatine TG 31033-01
PPrimäranschlussklemmen des Transformators T1
T1 Drehstromtransformator
4.4.6 Drehstromtransformator T1 von 3 x 400 V~ auf 3 x 204 V~ umklemmen
Å Klemmen Sie die Kabel von
Klemme 1W3 nach Klemme 1W6,
Klemme 1V3 nach Klemme 1V6 und
Klemme 1U3 nach Klemme 1U6 um.
Abb. 4 - 9 Primäranschlussklemmen des Transformators T1
PE
1U5
1W4
1V1
1U1
1W1
1U3
1V4
1U4
1V3
1W3
1V5
1W5
230VAC
230VAC
230VAC
380VAC
415VAC
415VAC
415VAC
400VAC
380VAC
380VAC
400VAC
400VAC
1V6
1U6
1W6 204VAC
204VAC
204VAC
P
