Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung
Ausgabe 03/2001 Issue 4 Stromversorgung am Bestückautomaten HS-50 umrüsten
57
4.4.8 Sicherheitsprüfung nach DIN EN 60 204 durchführen
Å Führen Sie nach Abschluss der Umverdrahtung eine Sicherheitsprüfung nach DIN EN 60 204
durch.
Å Gehen Sie dazu vor, wie dies in Abschnitt 2 ab Seite 10 beschrieben ist.
4
4
4
4
4
4.5 Stromversorgung von 3 x 204 V~ auf 3 x 400 V ~ umrüsten
LEBENSGEFAHR 4
Å Schalten Sie den Automaten ordnungsgemäß ab, wie dies in Abschnitt 1 Seite 9 beschrieben
ist.
Å Trennen Sie den Automaten von der Netzversorgung.
Å Verhindern Sie durch geeignete Maßnahmen, dass der Automat während der Umrüstarbeiten
an das Stromnetz angeschlossen werden kann.
Å Kennzeichnen Sie mit Warnschildern, dass Arbeiten an der elektrischen Anlage durchgeführt
werden.
Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50
4.5 Stromversorgung von 3 x 204 V~ auf 3 x 400 V ~ umrüsten Ausgabe 03/2001 Issue
58
4.5.1 Stromversorgungseinschub ausbauen

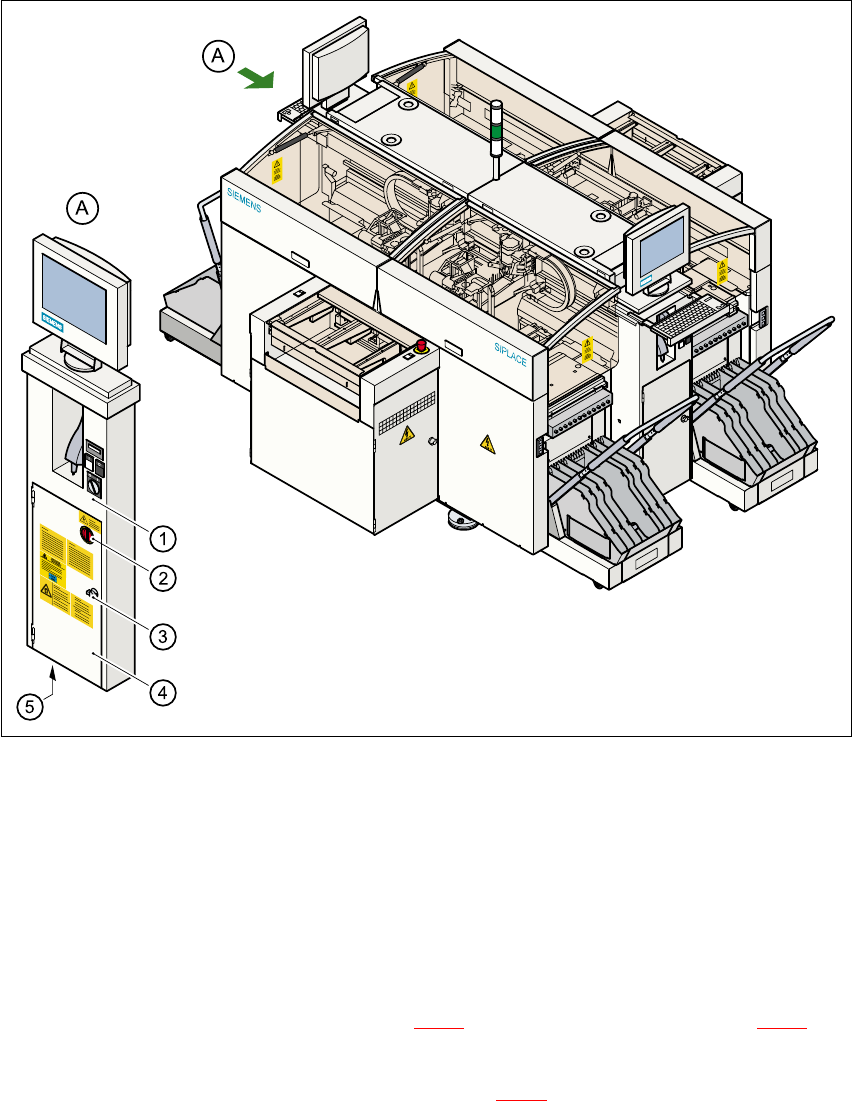

Abb. 4 - 11 Zugang zur Stromversorgung
a %HGLHQIHOGOLQNV
s +DXSWVFKDOWHU
d 7UVFKORVV
f 6FKXW]WUH]XP6WURPYHUVRUJXQJVHLQVFKXE
g %RKUXQJ]XP(LQIKUHQGHV1HW]YHUVRUJXQJVNDEHOV
Å Öffnen Sie das Türschloss (Pos. d in Abb. 4 - 11) der Schutztüre (Pos. f in Abb. 4 - 11 mit
dem Doppelbartschlüssel.
Å Lösen Sie die Arretierschraube M8 (Pos. M8 in Abb. 4 - 12) an der Frontunterseite mit dem
Innensechskantstiftschlüssel.
Å Ziehen Sie den Stromversorgungseinschub bis zum Anschlag heraus.
Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung
Ausgabe 03/2001 Issue 4 Stromversorgung am Bestückautomaten HS-50 umrüsten
59

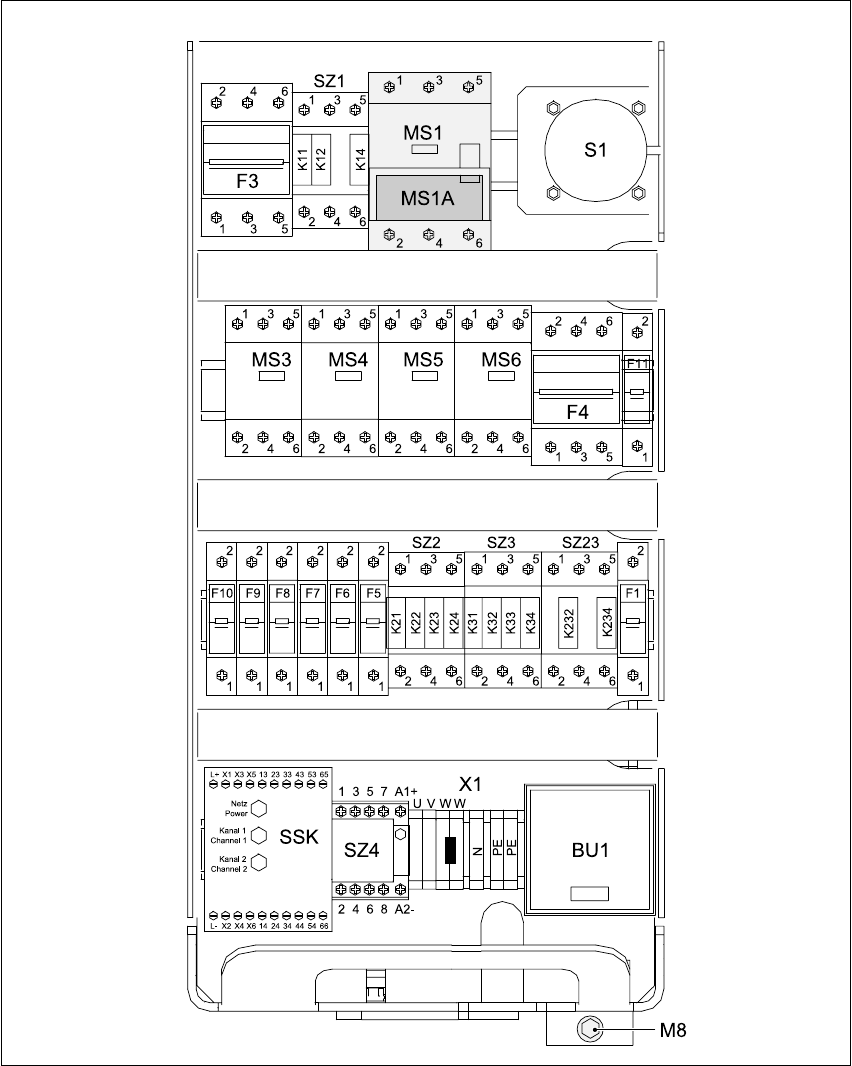

Abb. 4 - 12 Stromversorgung Frontansicht
MS1 Motorschutzschalter
MS1A Motorschutzauslöserblock
X1 Klemmenleiste für Netzversorgungskabel
BU1 Servicesteckdose
M8 Arretierschraube für Stromversorgungseinschub
