Umr ü stanleitung S-20/S-23HM/F4/F5/F5HM /S-25HM/HS-50 Stromversorgung Ausgabe 03/2001 Issue 4 Stromversorgung am Bes t ü ckautomaten HS-50 umr ü sten 61 Abb. 4 - 15 G elbe Sicherungslasche entriegeln Abb. 4 - 16 M otors…

Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50

4.5 Stromversorgung von 3 x 204 V~ auf 3 x 400 V ~ umrüsten Ausgabe 03/2001 Issue

4.5.2 Motorschutzauslöserblock tauschen

Bei Versorgungsspannungen von 3x380 V~, 3x400 V~ und 3x415 V~ muss der Motorschutzaus-

löserblock ZM-16-PKZ2, Artikel-Nr. 00342495-01 verwendet werden. Die Lage des Motor-

schutzauslöserblocks finden Sie in Abb. 4 - 12

, Pos. MS1A.

4.5.2.1 Motorschutzauslöserblock ausbauen

Abb. 4 - 13 Motorschutzauslöserblock MS1A ausbauen

Abb. 4 - 14 Schutzklappe aufklappen

Drehen Sie Schalter (1) im Gegenuhrzeigersinn in Stellung "0"

Klappen Sie die

Schutzklappe (2) auf

Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50 Stromversorgung

Ausgabe 03/2001 Issue 4 Stromversorgung am Bestückautomaten HS-50 umrüsten

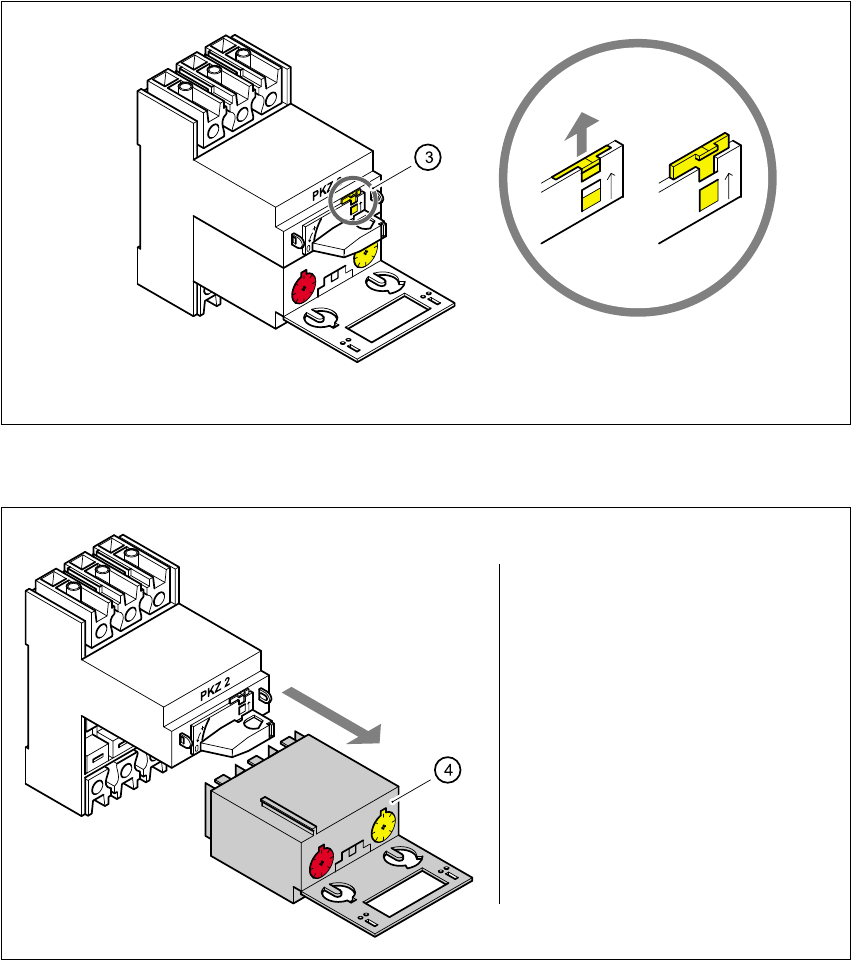

Abb. 4 - 15 Gelbe Sicherungslasche entriegeln

Abb. 4 - 16 Motorschutzauslöserblock MS1A herausziehen

Schieben Sie die gelbe Sicherungslasche (3) mit dem Schraubendreher nach oben

Ziehen Sie den Motorschutz-

auslöserblock (4) heraus

Stromversorgung Umrüstanleitung S-20/S-23HM/F4/F5/F5HM/S-25HM/HS-50

4.5 Stromversorgung von 3 x 204 V~ auf 3 x 400 V ~ umrüsten Ausgabe 03/2001 Issue

4.5.2.2 Motorschutzauslöserblock einsetzen

Å Überprüfen Sie vor dem Einsetzen den Typ des Motorschutzauslöserblocks. Er ist von der Be-

triebsspannung abhängig.

Å Prüfen Sie die Einstellungen für die Überstromauslöseschwelle und die Kurzschlussstromaus-

löseschwelle.

Abb. 4 - 17 Auslöseschwellen für Überstrom und Kurzschlussstrom prüfen

Å Setzen Sie den Motorschutzauslöserblock a ein.

Å Schieben Sie die gelbe Sicherungslasche f nach unten.

Å Schließen Sie die graue Schutzklappe g.

Å Drehen Sie den Drehschalter h im Uhrzeigersinn bis zum Anschlag.

Netzspannungen Typ

3x380 V~ ± 5% ZM-16-PKZ2

3x400 V~ ± 5% ZM-16-PKZ2

3x415 V~ ± 5% ZM-16-PKZ2

Tab. 4 - 4 Motorschutzauslöserblock für 3x380 V~, 3x400 V~, 3x415 V~

Motorschutz-

auslöseblock

Gelbe Einstellscheibe (1) für

Überstromauslöseschwelle

Rote Einstellscheibe (2) für

Kurzschlussstromauslöseschwelle

ZM-16-PKZ2 12 A 190 A

Tab. 4 - 5 Überstrom- und Kurzschlussstromauslöseschwelle

Prüfen Sie die Auslöse-

schwelle für den Überstrom

(gelbe Einstellscheibe a)

Prüfen Sie die Auslöse-

schwelle für den Kurzschluss-

strom

(rote Einstellscheibe s)
