Nachrüstanleitung Neue 1-Wire- Verkabelung SIPLACE X-Serie Ausgabe 11/2005 14 1.8 V ariante 1 1 : S pielen Sie die Applikation E01 10350.bhx auf die EA-Module auf. 1 1.8.1 CAN-Bus-Kabel an RS2 32-Bridge : S tecken Sie da…
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
13

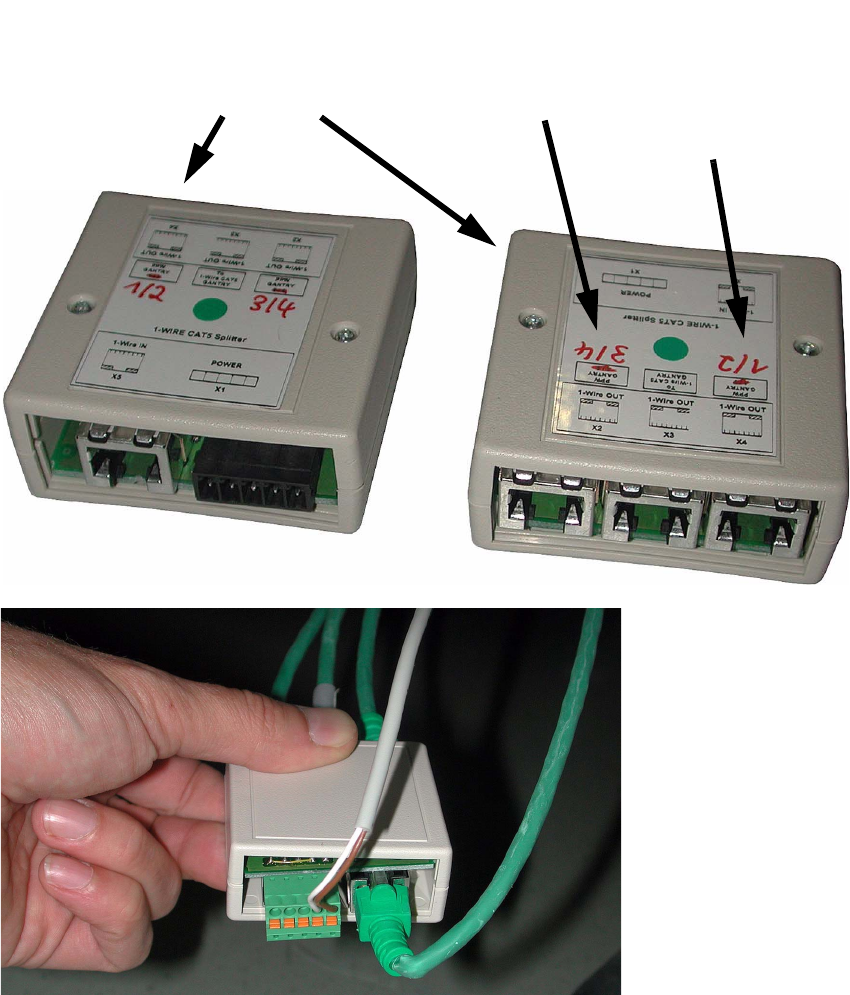

: Benutzen Sie den grünen Stecker, um das lange 24V-Kabel an den 1 Wire CAT5 Splitter an-
zuschliessen.
Anschluss an Stecker:
1
1
Der Umbau der 24V-Versorgung der Pipettenwechsler am SubDidstributor ist damit abgeschlos-
sen. 1
: Führen Sie den Umbau der 24V-Versorgung auch am Main Distributor durch.
PIN 1 braun 24V
PIN 2 weiß Ground
Anschluss für Stellplatz 1/2
Anschluss für Stellplatz 3/4
1 Wire CAT5 Splitter
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
14
1.8 Variante 1
1
: Spielen Sie die Applikation E0110350.bhx auf die EA-Module auf.
1

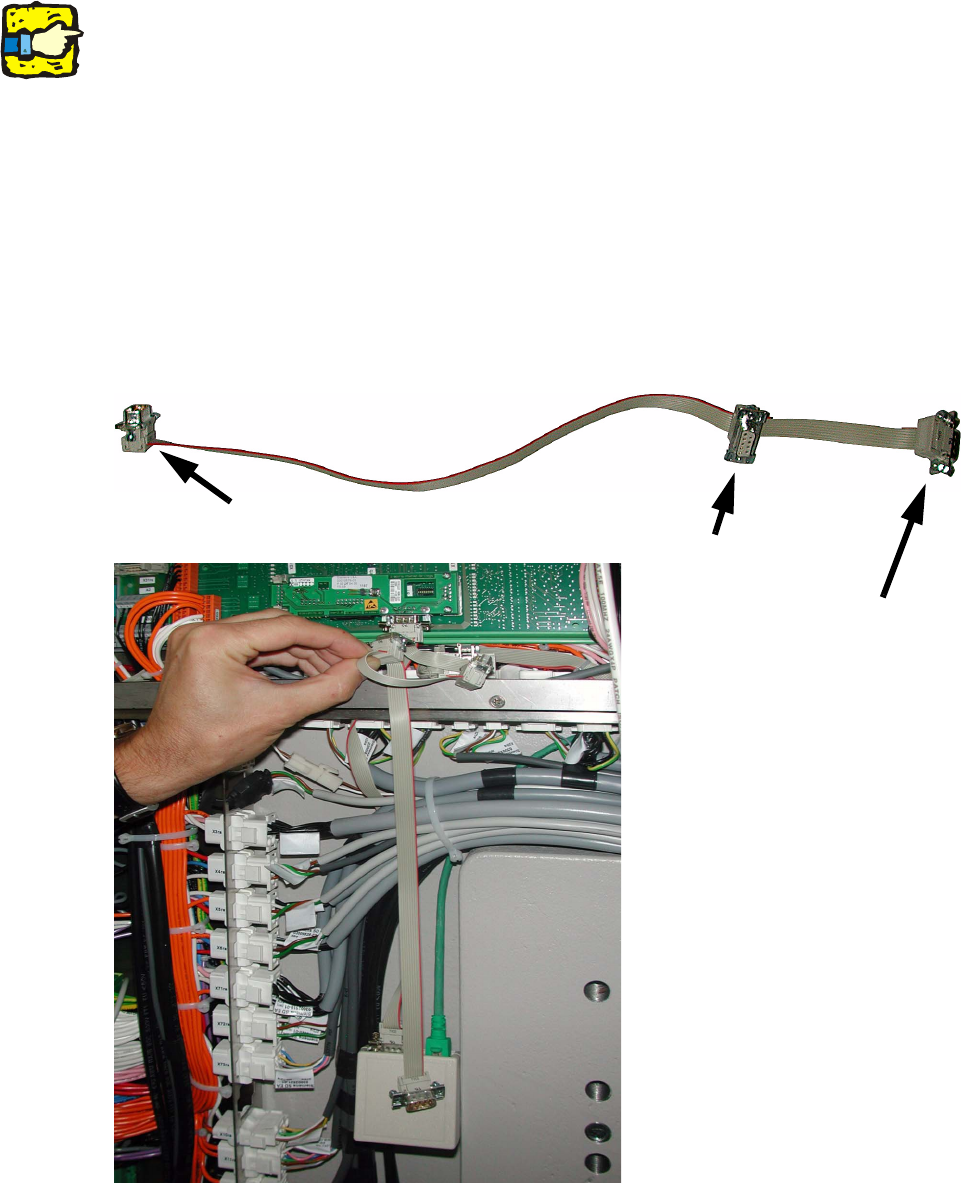

1.8.1 CAN-Bus-Kabel an RS232-Bridge
: Stecken Sie das CAN-Bus-Kabel an der RS232-Bridge ab.
: Stecken Sie das zusätzliche CAN-Bus-Kabel zwischen RS 232-Bridge und Interface 1-Wire
CAT5.
: Stecken Sie das grüne CAT5-Kabel an den Umsetzer und ziehen Sie es in die Mitte des Ma-
schinengestells.
1
Anschlüsse CAT5-Umsetzer
MA CAN-Bus
RS 232 - Interface
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
15
1
Der Umsetzer wird später in die RS 232-Bridge integriert (Variante 2). 1
1
1

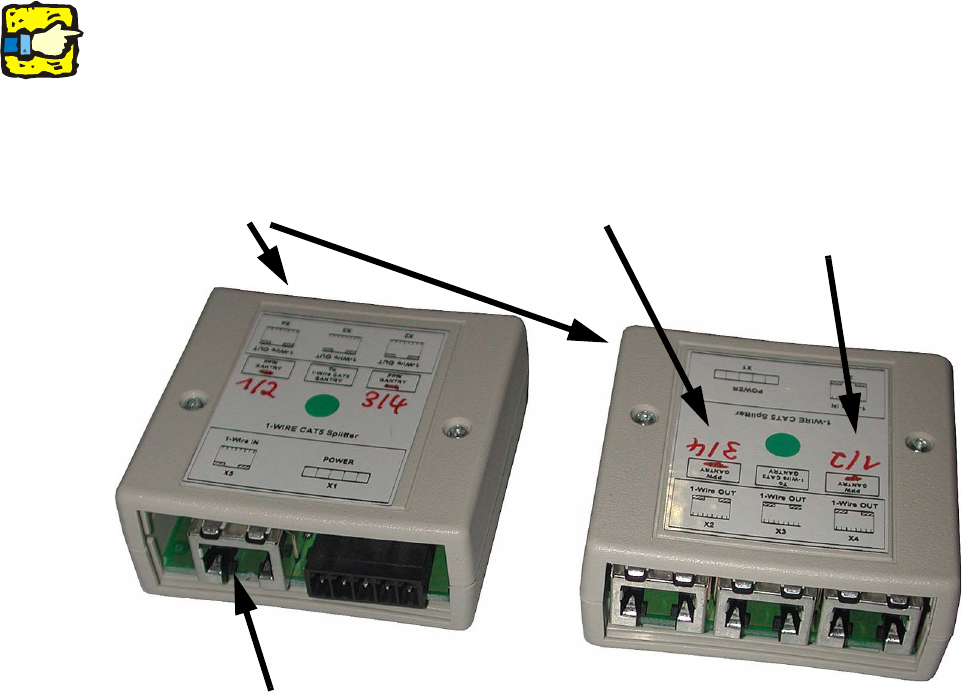

: Stecken Sie das CAT5-Kabel, das vom Umsetzer kommt, an.
1
1
: Demontieren Sie den alten 1-Wire - HUB am Pipettenwechsler.
Anschluss PPW für Stellplatz 1/2
Anschluss PPW für Stellplatz 3/4
1-Wire CAT5 Splitter
Kabel vom Umsetzer hier anstecken
