Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie Ausgabe 11/2005 17 : Ändern Sie die Kabelverlegung des FCU. Legen Sie d as Kabel unter die M et alla bdeckung am Pneu matikventil (siehe F oto unten). : V erlegen…
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
16
1.8.2 Montage des 1-Wire-HUB

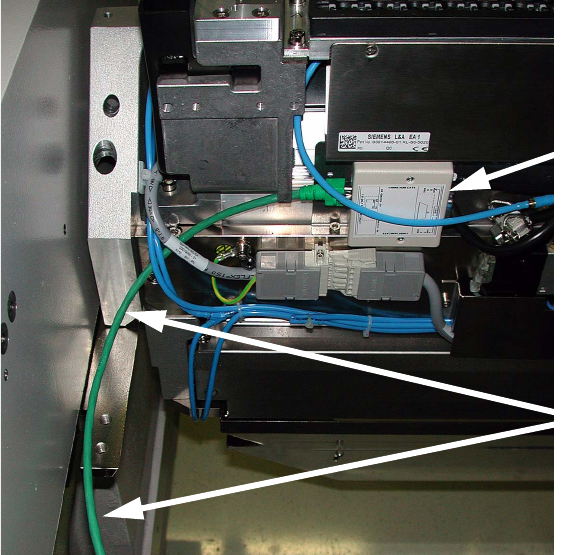

: Montieren Sie den neuen 1 Wire - HUB am Pipettenwechsler.
Verlegen Sie das Anschlusskabel zum 1-Wire CAT5 Splitter.
1
1
: Schliessen Sie das Kabel je nach Stellplatz an den 1 Wire CAT5 Splitter an.
1
1
1
1
1
1
1
1
1
1
1
Neuer HUB Pipettenwechsler
Anschlusskabel HUB
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
17
: Ändern Sie die Kabelverlegung des FCU.
Legen Sie das Kabel unter die Metallabdeckung am Pneumatikventil (siehe Foto unten).
: Verlegen Sie das jetzt nicht mehr benutzte Maschinen-CAN-BUS-Kabel am Kabelbaum Rich-
tung Maschinenständer und fixieren Sie es mit einem Kabelbinder.
1
1
1
1
1
1
1
1
1
1
1
Metallabdeckung
nicht mehr benutztes
Maschinen-CAN-BUS-Kabel
Kabel FCU
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
18
1.8.3 Austausch Steuerplatine Pipettenwechsler C&P 20
: Lösen Sie die Schrauben des Pipettenwechslers und heben Sie ihn aus dem Bestückautoma-
ten. Tauschen Sie an der Unterseite des Pipettenwechslers die Steuerplatine gegen die neue
Steuerplatine aus. Diese hat einen zusätzlichen Spannungsregler.
1
1
: Setzen Sie den Pipettenwechsler wieder ein und schrauben Sie ihn an.
1
Beachten Sie die Einbauhöhe: 150,0 ± 0,2 mm. 1
1
1
1
Kontrollieren Sie den Pipettenwechsler C&P 20 auf seinen Funktionsstand. 1
Dieser sollte > 03 sein. Tauschen Sie ihn gegebenenfalls aus. 1
1
1
Steuerplatine Pipettenwechsler
Pipettenwechsler
Spannungsregler
