Nachrüstanleitung Neue 1-Wire- Verkabelung SIPLACE X-Serie Ausgabe 11/2005 18 1.8.3 Aust ausch Steuerplatin e Pipettenwechsler C&P 20 : Lösen Sie die Schrauben des Pipetten wechsler s und heben Sie ihn aus dem Bestüc…
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
17

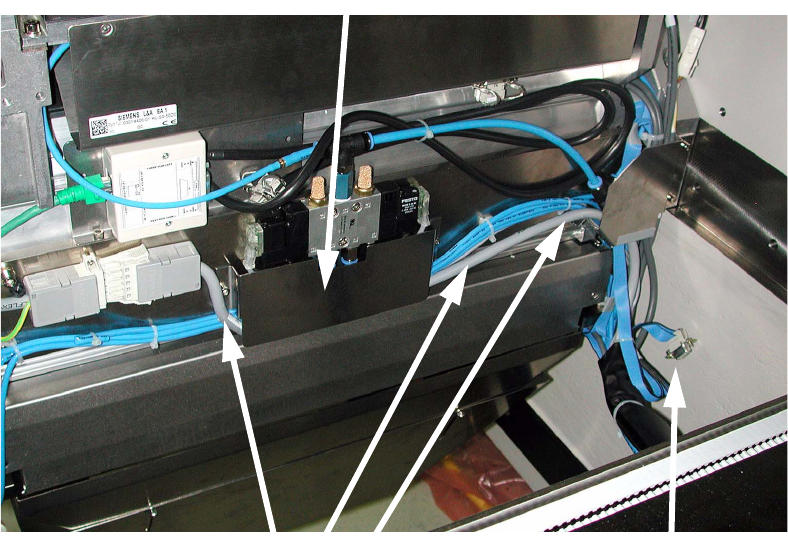

: Ändern Sie die Kabelverlegung des FCU.
Legen Sie das Kabel unter die Metallabdeckung am Pneumatikventil (siehe Foto unten).
: Verlegen Sie das jetzt nicht mehr benutzte Maschinen-CAN-BUS-Kabel am Kabelbaum Rich-
tung Maschinenständer und fixieren Sie es mit einem Kabelbinder.
1
1
1
1
1
1
1
1
1
1
1
Metallabdeckung
nicht mehr benutztes
Maschinen-CAN-BUS-Kabel
Kabel FCU
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
18

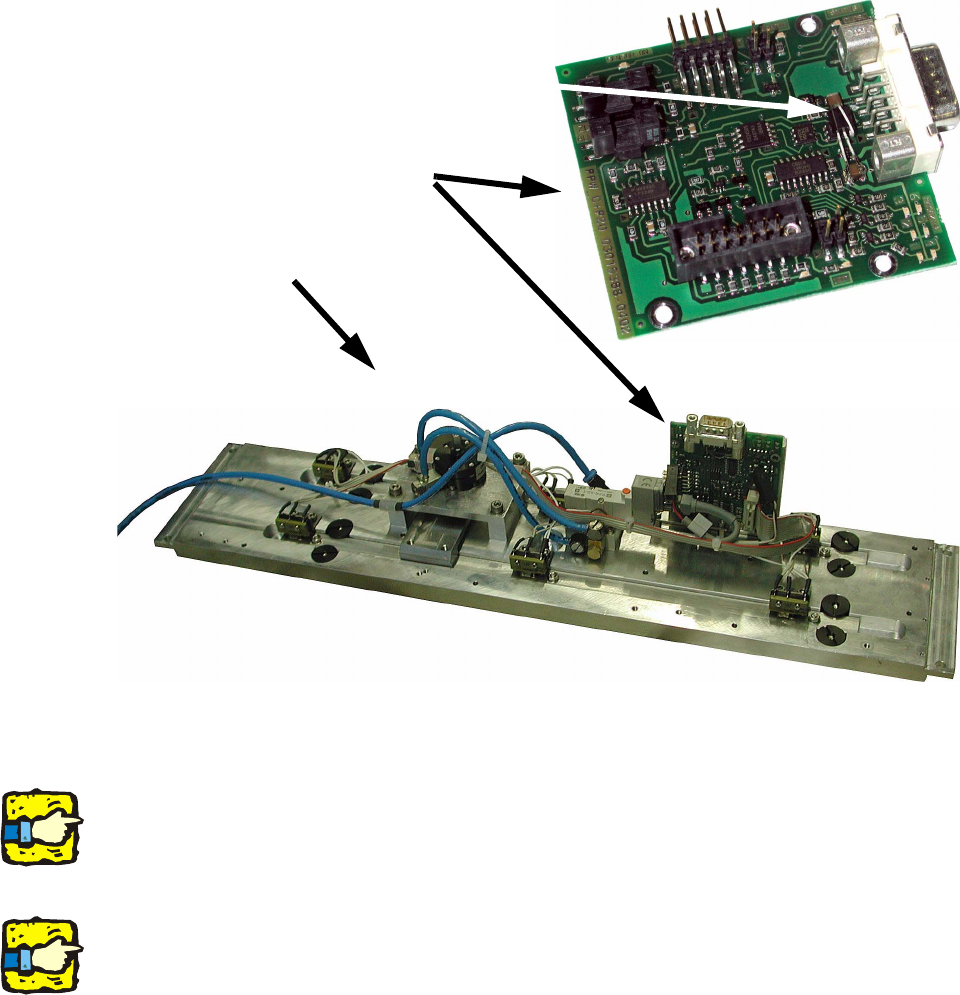

1.8.3 Austausch Steuerplatine Pipettenwechsler C&P 20
: Lösen Sie die Schrauben des Pipettenwechslers und heben Sie ihn aus dem Bestückautoma-
ten. Tauschen Sie an der Unterseite des Pipettenwechslers die Steuerplatine gegen die neue
Steuerplatine aus. Diese hat einen zusätzlichen Spannungsregler.
1
1
: Setzen Sie den Pipettenwechsler wieder ein und schrauben Sie ihn an.
1
Beachten Sie die Einbauhöhe: 150,0 ± 0,2 mm. 1
1
1
1
Kontrollieren Sie den Pipettenwechsler C&P 20 auf seinen Funktionsstand. 1
Dieser sollte > 03 sein. Tauschen Sie ihn gegebenenfalls aus. 1
1
1
Steuerplatine Pipettenwechsler
Pipettenwechsler
Spannungsregler
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
19
1.8.4 LP 1-Wire CAT5 Portal
: Montieren Sie die 1-Wire CAT5 Portal-Baugruppe in der Traverse.
Befestigen Sie die Baugruppe mit 2 Schrauben an der Hutschiene neben den Vision Filter-
boards (siehe Foto).
: Achten Sie auf die Position der Baugruppe.
Befestigen Sie Baugruppe und drücken Sie diese Richtung Eingabeband.
1
Der Portalkabelschlepp darf keinesfalls beim Verfahren die Baugruppe berühren oder streifen! 1
1
1
1
: Schließen Sie das CAT5-Kabel vom 1-Wire-CAT5-Verteiler an die 1-Wire CAT5 Portal-Platine
für Portal 1 bzw. BB2 für Portal 2 an.
1
1
1
1
1
1
1
1
Position 1-Wire CAT5 Temp
