Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie Ausgabe 11/2005 41 1 1 1 1 1 1 1 1 1 1 1 1 1 2-adriges Kabel 2-adriges Ka bel Portalplatine
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
40
1.9.2.4 1-Wire-CAT5-Portal
1
Abb. 1.9 - 17 1-Wire-CAT5-Portal
: Ersetzen Sie die 1-WireTemp Platine durch die 1-Wire-CAT5-Temp Platine (Art.Nr..:03042214-
0101).
1
Es werden insgesamt 4 Stück 1-Wire-CAT5-Portal-Platinen /Art.Nr.: 03040998-01) für eine
SIPLACE X4 benötigt. Für jedes Schlepp-Interface eine Platine. 1
: Stellen Sie folgende Schalterstellungen ein:
für Portal 3 und 4 oben, für Portal 1 und 2 unten.
: Führen Sie das CAT5 Kabel für Temperatursensoren Portal 1 und 4 (BB1) vom 1-Wire-Cat5-
Splitter kommend im Pneumatikeinschub hoch (Kabel werden in Bruchsal bereits eingezogen).
Stecken Sie das CAT-5-Kabel (Portal 1) in die CAT5-Buchse der 1-Wire-CAT5-Portal-Platine.
: Verbinden Sie mit dem 2-adrigen Kabel (siehe Bild unten) die CAT5-Portal-Platine
Portal 1 mit der von Portal 4 (für BB 1) bzw.
Portal 2 mit der von Portal 3 (für BB 2).
Der CAT5-Anschluss wird an Portal 4 bzw. 3 nicht benutzt.
1
WICHTIG: Beim Einschalten der Maschine muß auf der C500 Kopfplatine die 1-Wire-LED grün
leuchten! 1
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
41
1
1
1
1
1
1
1
1
1
1
1
1
1
2-adriges Kabel
2-adriges Kabel
Portalplatine
Nachrüstanleitung Neue 1-Wire-Verkabelung SIPLACE X-Serie
Ausgabe 11/2005
42
1.9.2.5 1-Wire-CAT5-TEMP neu (für den IGUS-Kabelschlepp zwingend erforderlich)
1

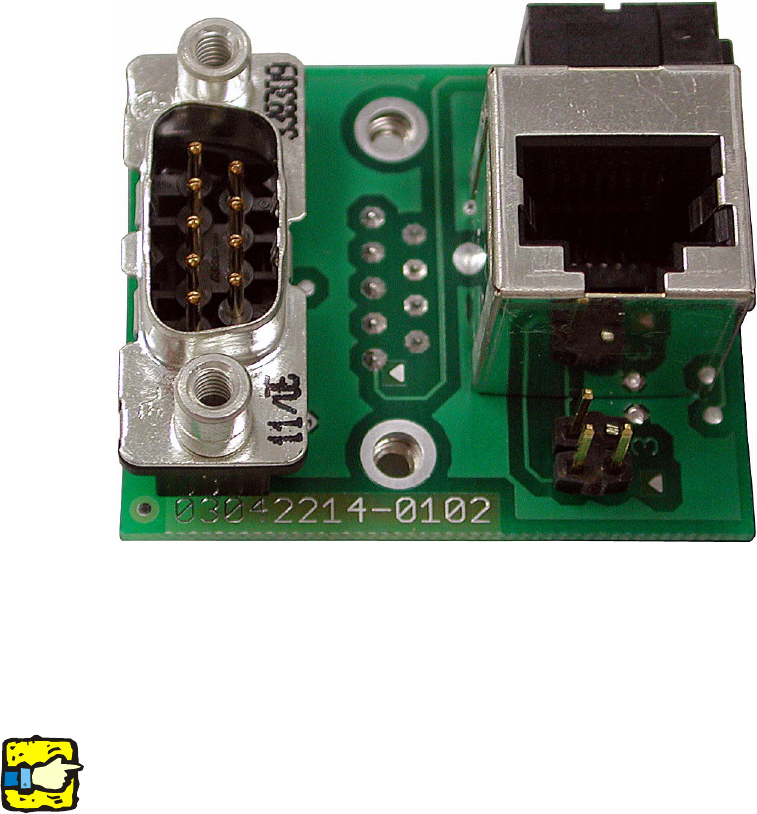

Abb. 1.9 - 18 1-Wire-CAT5-TEMP Platine neu
1
1.9.3 Abschließende Maßnahmen
1
Beachten Sie, daß, wenn man die Option PP- und BE-Abwurfbehälterabfrage einbaut, in der Sta-
tionssoftware ein fehlender Behälter nur dann angezeigt wird, wenn der Sicherheitskreis ge-
schlossen ist (d.h. alle Tische eingezogen und Hauben geschlossen) und die Starttaste gedrückt
wird. 1
1
: Kontrollieren Sie die Temperatursensoren, die Pipettenwechsler und die Abwurfbehälter.
(mehr Infos dazu im Student Guide FSE (Ausgabe 09/2005), Kapitel Communication).
