4.4 采集基板全图

采集基板全图

① 搬入基板

② 设定正确的基板尺寸

③ 在软件左上角“Y OFFSET”处填写 330000um 减去 PCB Y 方向尺寸的距离

④ 选择菜单，执行“工作模式”到“编辑模式”命令

⑤ 选择菜单，执行“采集基板全图”命令

4.5 自动生产

自动生产流程

① 调出对应基板检测程序

② 调整轨道宽度到合适宽度

③ 确认归零完成

④ 点击 “自动”菜单

⑤ 在弹出的窗口中选择正确的进出板模式（进板模式有：正常模式、进口到进口、出

口到出口、出口到进口、PASS 等）

⑥ 选择正确的班别

⑦ 在操作员编辑框内填写自己的名字

⑧ 点击“确定”进入自动生产状态

4.6 维修站操作

① 当测试一片 PCBA 完毕后，设备自动打开 PowerRepairer 软件

② 设备自动选择测试的对应机种

③ 点击软件左下角的“NG 文件列表”

④ 点击“START”按钮

⑤ 在左上角的缩略图中查看不良位置

⑥ 在右上部大图中查看不良状况

⑦ 点击右下部按钮判断 NG 或者 PASS

注意：用键盘操作的快捷键“方向左键”表示零件 OK、“方向下键”表示零件不良、“方

向右键”表示当前窗口 OK、“Num 0 键”表示当前窗口不良、“方向上键”表示返回上一颗

元件重新查看。“回车键”调出检查过的最前面一块板的检查信息。

4.7 远程调试

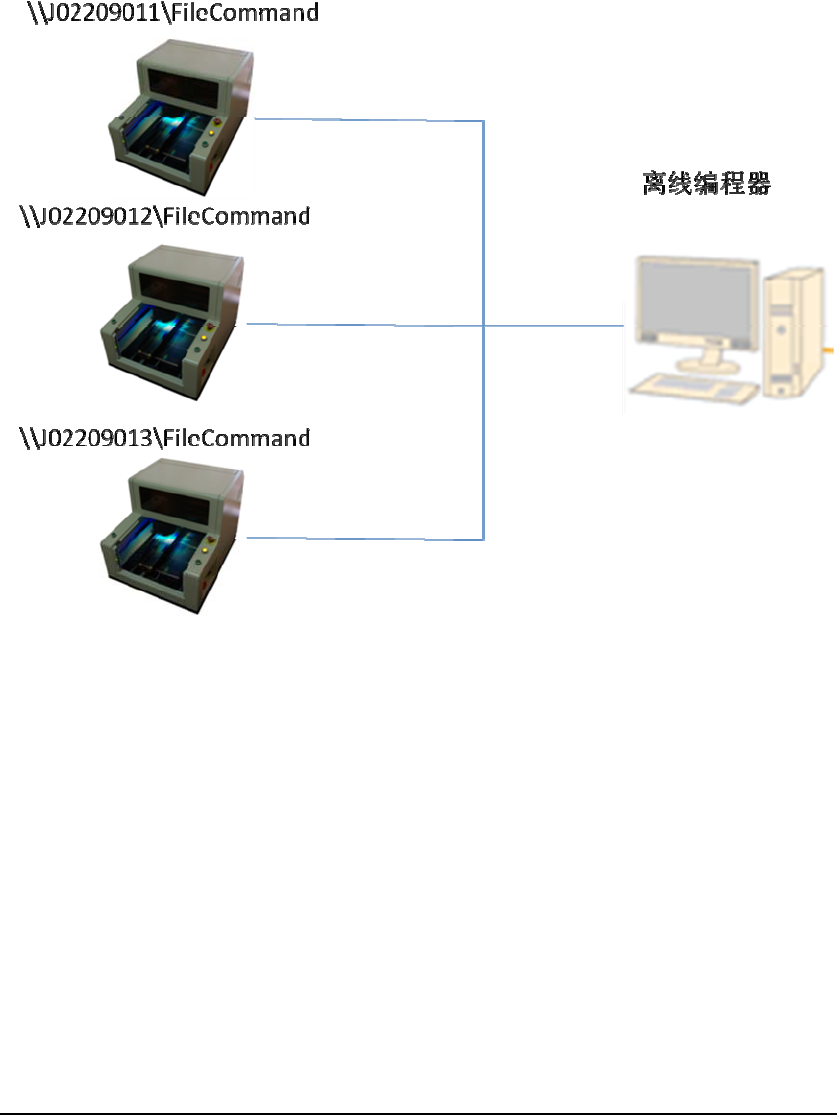

离线调试：不影响设备检查，用离线编程软件对设备进行调试，提高效率。

离线调试功能启用条件：1，建立局域网络，设备和离线编程器之间可以互相访问。

2，CVImage 软件版本需要在 2.0.2.111 以上

离线调试功能：CVImage 2.0.2.111 版本仅实现一对一进行调试，

离线调试设定：

1，设备端设定

2，离线编辑器端设定

一：设备端设定

运行 CVImage 软件后，在 CVImage 文件夹下新增 FileCommand 文件夹，

在设备端的电脑中，将此文件夹进行共享并允许网络客户进行修改

二：离线编程器设定

CVImage 升级到 2.0.2.111 后，在运行菜单条中增加一个远程调试项目

启动离线编程需要进行连接设定
