运行菜单  自动：自动测试由此开始  模拟：模拟自动测试，机械部分不动。  远程调试: 离线调试功能,在主设备不停止生产的情况下调试程序。  归零：设备归零，在第一次开启时需要归零。设备紧急状态解除后需要归零。  检查 MARK：单独检查 MARK。  检查基板：单步检查动作。  搬入基板：完成进板动作。  移动基板至出口：移动基板到出口位置。  移动基板至进口：移动基板到进口位置。  采集基板全图：获取当前…

可以设定选择的零件所属板号、使用哪两个 MARK、角度旋转等。

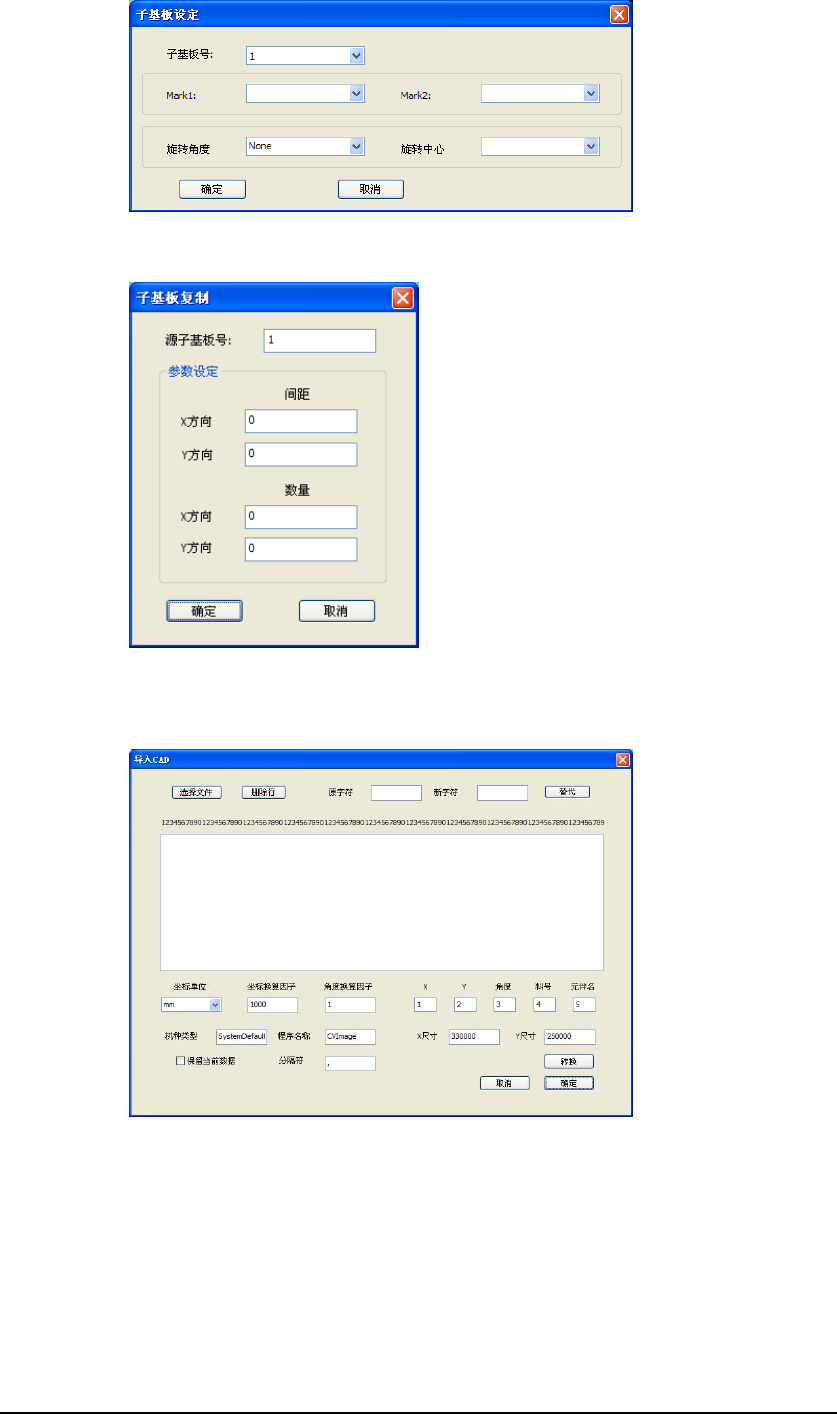

 子基板复制：

输入需要复制的板号、X/Y 方向的间距、X/Y 方向需要复制的板数。

 CAD 转换：

一般常用的有“通用 CAD 转换”

具体操作详见编程手册 CAD 转换章节。

 元件管理：

运行菜单

 自动：自动测试由此开始

 模拟：模拟自动测试，机械部分不动。

 远程调试: 离线调试功能,在主设备不停止生产的情况下调试程序。

 归零：设备归零，在第一次开启时需要归零。设备紧急状态解除后需要归

零。

 检查 MARK：单独检查 MARK。

 检查基板：单步检查动作。

 搬入基板：完成进板动作。

 移动基板至出口：移动基板到出口位置。

 移动基板至进口：移动基板到进口位置。

 采集基板全图：获取当前设备内的基板全图。

 触发相机：单次触发相机，获取当前相机位置处的影像。

 停止：控制设备到停止状态，检查停止。黄灯亮。

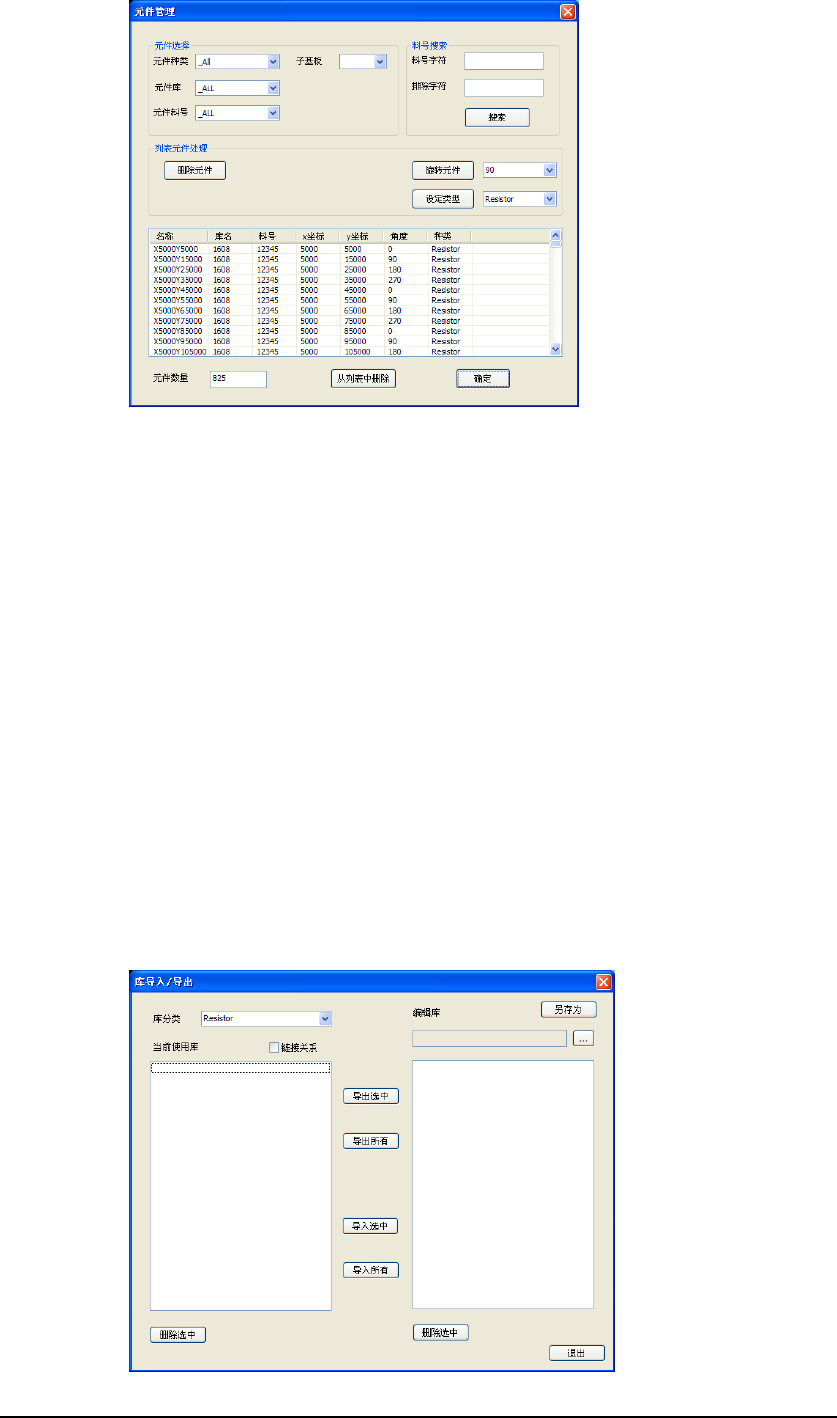

元件库菜单

 元件库导入/导出：

在弹出的窗口中，可以点击“导出选中”可导出选中的元件库。

点击“导出所有”可导出所有当前程序的元件库。然后点击右上角的“另存为”，

则可将需要保存出来的元件库保存到指定的文件内，保存出来的文件有三个，分别

为“*.lib”、“*.ptp”、“*.ltp”。

注意：在导出的过程中，如果需要将元件料号和元件库的对应关系一起导出，

需要在导出前选择“链接关系”。

导入元件库有两种方式，一种是直接导入“*.lib”文件。另一种方式是直接

指向某个程序导入指向的程序中的元件库。

注意：如果要导入元件料号和元件库的对应关系，需要在导入前选中“链接关

系”。

 元件库链接：

根据当前元件料号去链接元件库所对应的料号，如果元件库内包含该料号

将自动套用该元件库。

 删除未使用库：删除当前程序中没有使用的元件库。

工具菜单

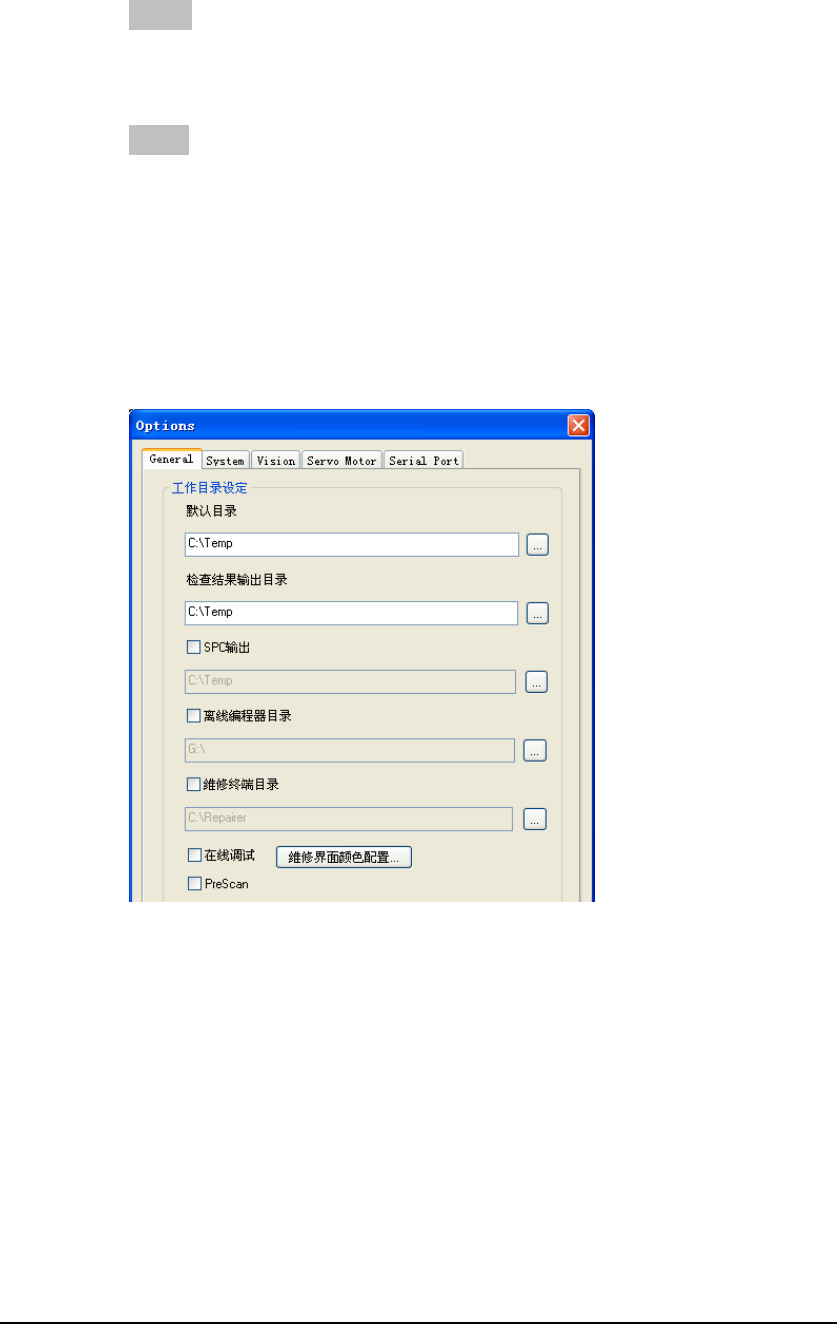

选项：

在 General 选项中，“默认工作目录”指软件工作目录。

“SPC 输出”指使用“在线调试”方式检查时 SPC 输出的目录。

“离线编程目录”指离线编辑器的网络路径。

“维修终端目录”指使用维修站时，设备检查结果输出到维修站的目录。

“在线调试”指不使用维修站时的维修方式（该维修方式比较慢，在维修过程

中无法继续检测）。
