XIA-MD1000操作手册 - 第44页

账户分三个等级：系统管理员，工程师，操作员设定好账户后， CVImage 再次打开时自动要求输入账号及密码在菜单视图 --- 切换界面按钮（俩个界面互换可设定快捷键来实现：小键盘 NUM2,3 ） 43

校验方法一: CVImage 软件版本 2.0.2.111，手动校验。

1，曝光时间位置设定值 4500

2，按测试按钮，取 G R B（绿红蓝）当前值

3，调整曝光时间，将绿光的当前值测试到 188

4，调整蓝光的比例增益，将蓝光的当前值调试到 254

5，调整红光的比例增益，将红光的当前值调试到 156

6，在调试红光和蓝光的比例增益时，绿光 188 的值会有所浮动，

可通过调整曝光时间来从新调整绿光到 188

7，增加曝光时间，以红光当前值到 248 为目标进行调试

校验方法二：CVImage 软件版本 2.0.3.100，可自动校验红绿蓝光的值。

校验结果：

1，完成所有设备的光源校正，机台间程式互拷；结果差异在 5-8pcs 间

2，以 PJC25804AD5T 机种为例，将程序从 J022091102 拷贝到 J022091103

J022091109，J022091106 用同一基板进行检查；检查结果出入在 2-3pcs

6.2.4 权限管控功能

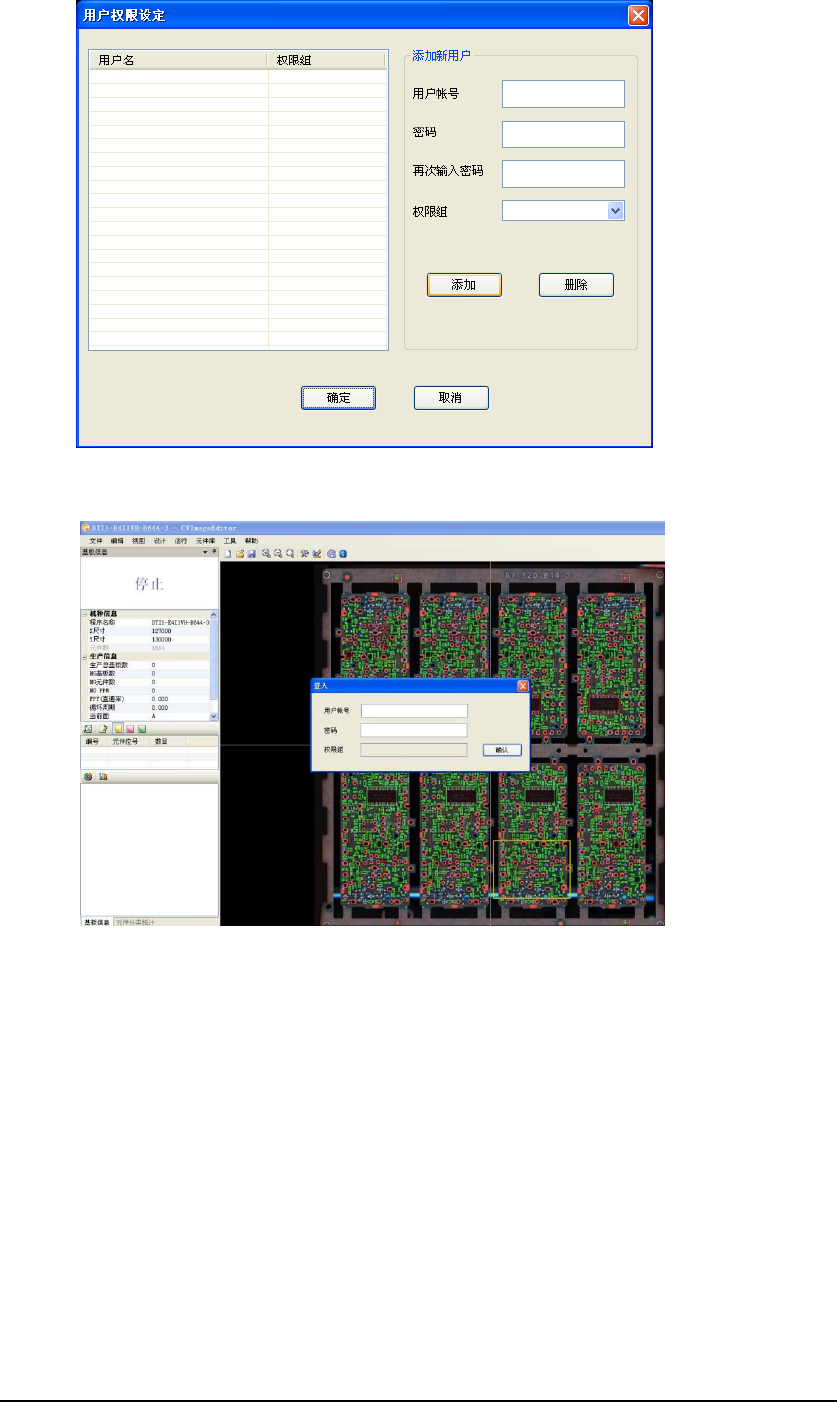

设定账户分等级管理数据，菜单---工具---账户管理

账户分三个等级：系统管理员，工程师，操作员

设定好账户后，CVImage 再次打开时自动要求输入账号及密码

在菜单视图---切换界面按钮（俩个界面互换可设定快捷键来实现：小键盘 NUM2,3）

第七章常见故障

使用中如果碰到设备故障或软件故障，请立即通知你的 JUTZE 公司代表，以便正确、快

速的解决您的问题，最大限度减小损失。我们不建议您自己改造或维修，由此带来的一切后

果用户需自行承担。

为了快速解决您使用中可能碰到的故障，我们下面罗列出常见的一些故障及解决办法，

希望对您有所帮助。

7.1 常见硬件故障

7.1.1 PCB 无法夹紧

分析：

将设备置于 PCB 载入状态，看 BACKUP 是否和上部贴合。如果贴合缝隙超过 PCB 厚

度，就会出现夹板不紧的故障。

解决：

调整离心轴皮带到合适位置，使夹板 TABLE 在载入状态时贴合上部。

如果是离心轴损坏或离心轴皮带及弹簧松脱请购买部件更换，或联系您的 JUTZE 公

司代表。

7.1.2 图像异常

分析：

相机连接故障或灯源故障会导致图像异常。

解决：

检查相机数据线是否正常，使用专业软件检查获取影像是否正常。检查灯源是否正

常，使用 I/O 软件分别点亮红、绿、蓝、白光源是否正常，LED 是否全亮。检查软件备

份其相机参数是否和当前一致。

7.1.3 传输轨道不动

分析：

伺服驱动马达超负载、I/O 出错死锁等会导致传输轨道皮带不动。

解决：

检查皮带驱动马达是否动作。皮带是否打滑。I/O 出错死锁时需要重新归零或重启

主机。
