注意：
避免设备在以下场所工作：
1. 阳光直射处。
2. 地面有严重震动，地面水平不佳。
3. 空气流通不畅。
4. 潮湿、强磁场等。
1.4 责任范围
JUTZE 公司不对任何与本产品有关而造成的额外的、非直接或间接损害、利益损害或商
业损失负责，不管这索赔是否基于合同、保证、疏忽或严格的责任。
JUTZE 公司在任何情况下都不对擅自对本产品升值的行为负责。
JUTZE公司在任何情况下都不会对授权、修理或者其他关于产品的索赔负责，除非经 JUTZE
公司分析后确认产品一直正确的使用、存放、安装和维护，没有被污染、滥用、私下改动或
修理。
1.5 版权声明
本手册在没有许可下不得为销售目的或促销目的而复制。
本资料受版权保护并且仅为本产品适用。
在以其他目的下复制或以任何形式复制本资料前，请通知我们。如果复制或传送本资料
给其他人，请完整复制或传送。
虽然经过严格校对，本手册仍然可能存在纰漏，如果发现错误，请联系我们。
6
第二章 基础知识
2.1 什么是桌上型 AOI
AOI 的全称是 Automatic Optic Inspection（自动光学检测），是基于光学原理来对生产中
遇到的常见外观缺陷进行检测的设备。
桌上型 AOI 顾名思义就是放在桌子上的 AOI。为了工厂使用方便和美观，一般 AOI 厂
家都会为桌上型 AOI 量身定做合适的底座。
2.2 为什么要用 AOI
科技日新月异，人们对产品要求也越来越高，同时由于生产工艺的不断改良，零件尺寸
也越来越小，传统的人工目视已经无法满足日常需求和品质要求。为了进行质量控制，在
SMT 生产线上要进行有效的检测。就必须要用到 AOI。
2.3 AOI 常用名词
FOV、Resolution、Working Distance、DOF、PMAG 等
2.4 组成结构
JUTZE AOI 桌上机系统可大致分为：
主检测设备(包括维修站)、离线编辑器、SPC、BarCode、全制程分析系统等。
离线编程
SPC
条码系统
维修站
主设备
制程反馈
分析系统
7
2.5 基本原理
JUTZE AOI 光源设计通过“红色、绿色、蓝色”不同高度和不同角度的光源照射，反映
被造物体的曲面的变化情况。从而达到检测元件焊接弧度的目的。在一个平面的物体上，“红
光” 、”绿光“、“蓝光”要求达到平衡，等同于白光的照射，这样可以真实地反映物体本
身地颜色特性。而在不同的曲面弧度上，这种平衡被打破，颜色反映了弧度的变化特性。 “红
光” 、”绿光“、“蓝光”的亮度强弱比例，是保证这一检测原理的关键。
另外值得一提的是：JUTZE AOI 增加真实白光光源设计，颠覆了传统 RGB 光源设备的瓶
颈，针对要求极高的金手指、漏铜等一些特殊缺陷，检查能力尤为突出。
JUTZE AOI 的运算方式采用世界最先进的逻辑运算法则，其分析焊点方式完全和人的思
维一致。智能区域搜索算法可以快速定位图像联通区域，精确计算元件的偏移量、角度等详
细数据。
相对于传统的图像建模的方式相比，其稳定的检查能力和元件库的通用性更强。在减少
工程人员的重复劳动的同时也对 AOI 未来的可扩展性和适应性打下坚实的基础。

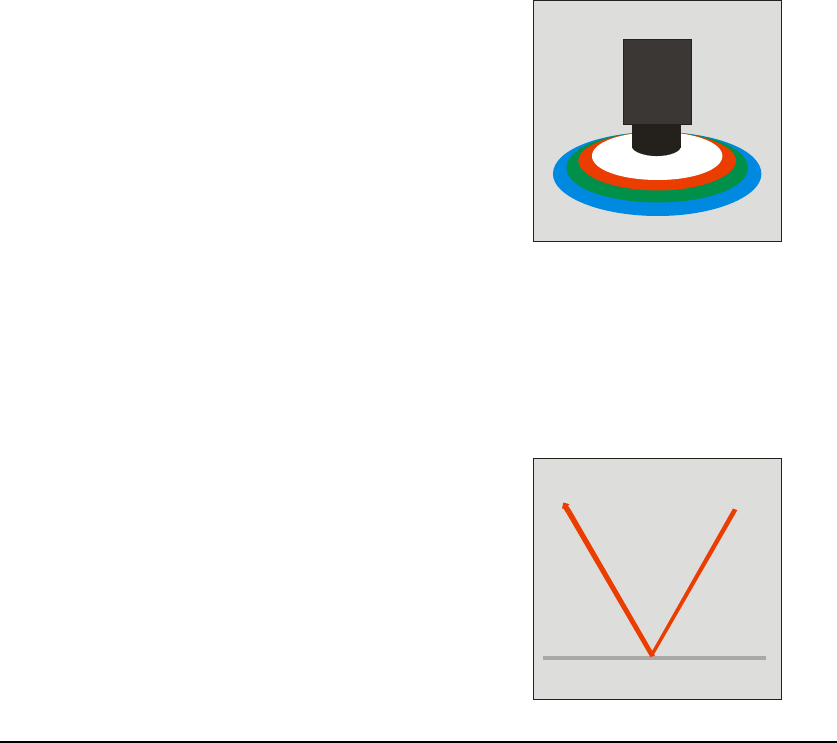

2.5.1 系统构成
右图所示的白色、红色、绿色、蓝色4
段环形照明处于不同的高度和角度对电路
板进行照射。在环形照明的中心线上，垂直
方向设置彩色摄像机，摄取电路板的图像。
彩色摄像机
环形照明
白
红
绿
蓝
2.5.2 锡点特性
焊锡表面具有光的平面镜反射性质。因
此照射在焊锡表面的光，遵循入射角=反射
角方向进行反射。
焊锡表面
入射光反射光
入射角反射角
