6-23
Board
定义
<宽度Y> 编辑框
设定在Y轴的方向的检查范围。一般设置为 <7. 搜索面积 >领域的 <Y> 编辑
框中设定值的2倍。
<8. 分数> 领域
<分数> 编辑框
检查的Fiducial Mark接近设置的数据程度进行数字化的叫做“score”。此
“score”取0到1000点之间的值。<Score>中设置的值表示 “score”值最低超过
多少时会被认可。
一般要超过600（基本值）以上才能进行正确的补偿。最低也要超过300以
上。要识别的Fiducial Mark周围（识别领域）中有大小差不多的其他模样的
Mark时，Score值要设置高一点（最低600以上）。
<9. 亮度> 滑条
设定检查基准点标记时的照明度。一般设定为 7。实际的使用当中，根据PCB和
Fiducial Mark的状态可以适当调整照明度。

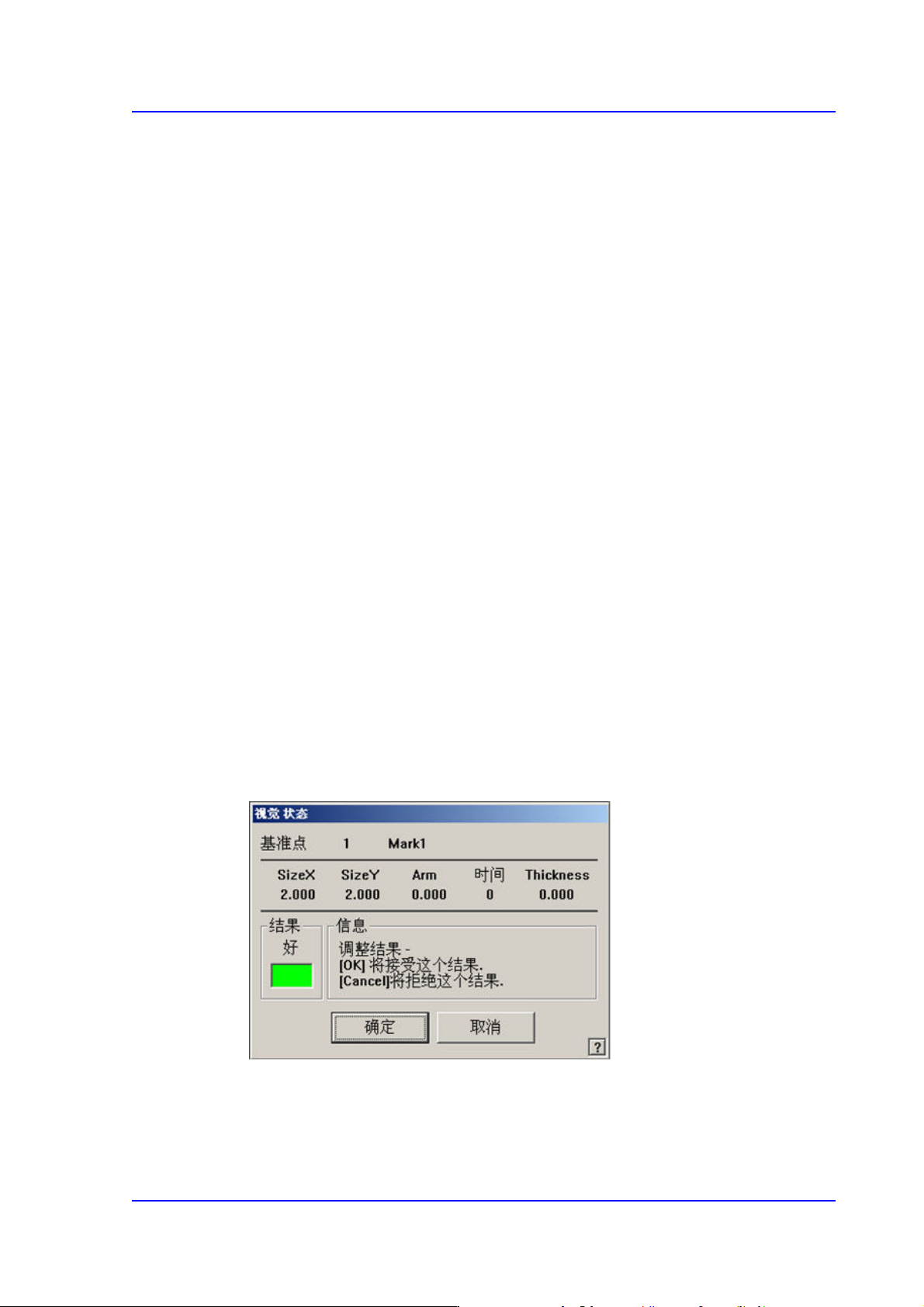

<自我调整> 按钮
利用设定的Fiducial Mark数据求出实际 MMI识别的 Fiducial Mark大小。 算出实
际标记的尺寸后显示以下的信息框。尺寸需要变更为新找的数据时，按下<是>
按钮，不需要时按下<不是>按钮。
即意味着再次测定误差，为更准确地进行
Fiducial Mark补正请务必使用。 一般
情况下，不对Fiducial Mark进行个别测定，PCB 置于输送机后，生成Fiducial
Mark坐标。 另外，输入大约值（肉眼判断），利用Fiducial Mark的Outline，通 过
SMVision’窗口确认实际Mark和数据上的图像Mark之间的偏差后再进行补正。
此时也最终通过调整进行再测定为更准确的补正。
<轮廓/ 真实显> 按钮
通过’Vision’ 窗口显示的影象显示成实际肉眼可看到的、尚未适用Threshold的
影象(Real Display) 或 MMI识别的、 适用Threshold 的影象(Binary)。
6-25
Board
定义

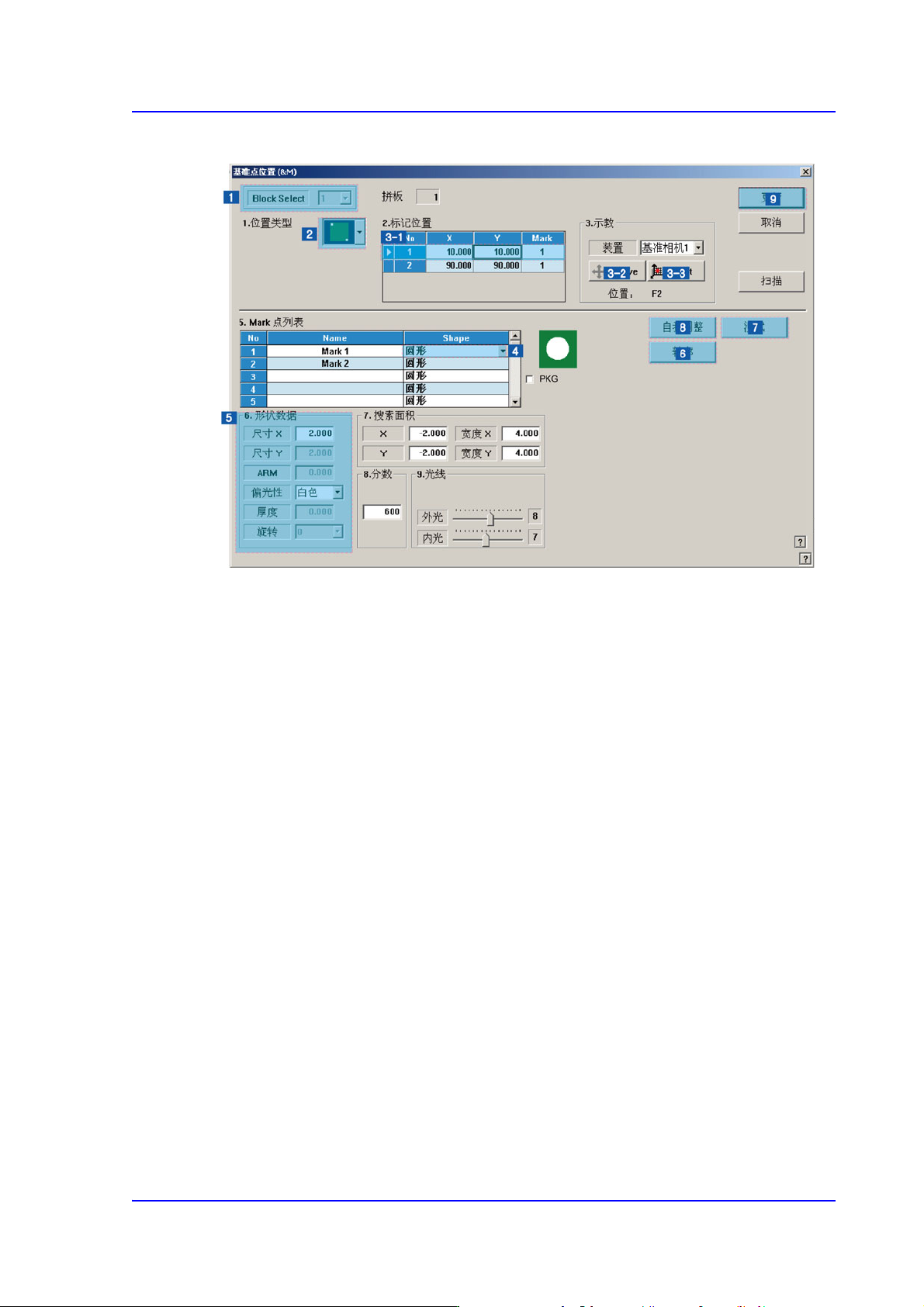

6.3.1. 基准标设置顺序
1) Block Select
不是Block PCB则省略
2) ‘位置类型’ 设置
3) ‘标记位置’ 设置
在< 标记位置> 领域选择基准标
点击< 移动>按钮用Fiducial camera移动到所选的基准标。
调节成基准标的中心与SMVision窗的十字线中心一致
点击< 登录坐标>按钮输入基准标坐标
4) ‘Shape’ 设置
5) ‘形状数据’ 设置
6) 确认轮廓线
点击< 轮廓>按钮,确认显示在SMVision窗口的轮廓线是否和基准标的轮廓线一
致
不一致时修改‘形象信息 ’
7) 基准标识别测试
8) 调节
进行最少2回以上
9) 反应设置值：点击 <更新>按钮
