7-42 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide 注 意 即使是像下列图形一样在元 件的 Body 上有黑色圆形状的芯片元 件， 也利用 “LED 反面检查 ” 功能登记元件。 否则， 即使正常吸附了元件也会被判定为 没有吸附元件而发生错 误。 1: 把 Body 上的黑色圆形状错误地识别成吸嘴 2: 适用 LED 反面检查功能识别…
7-42
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

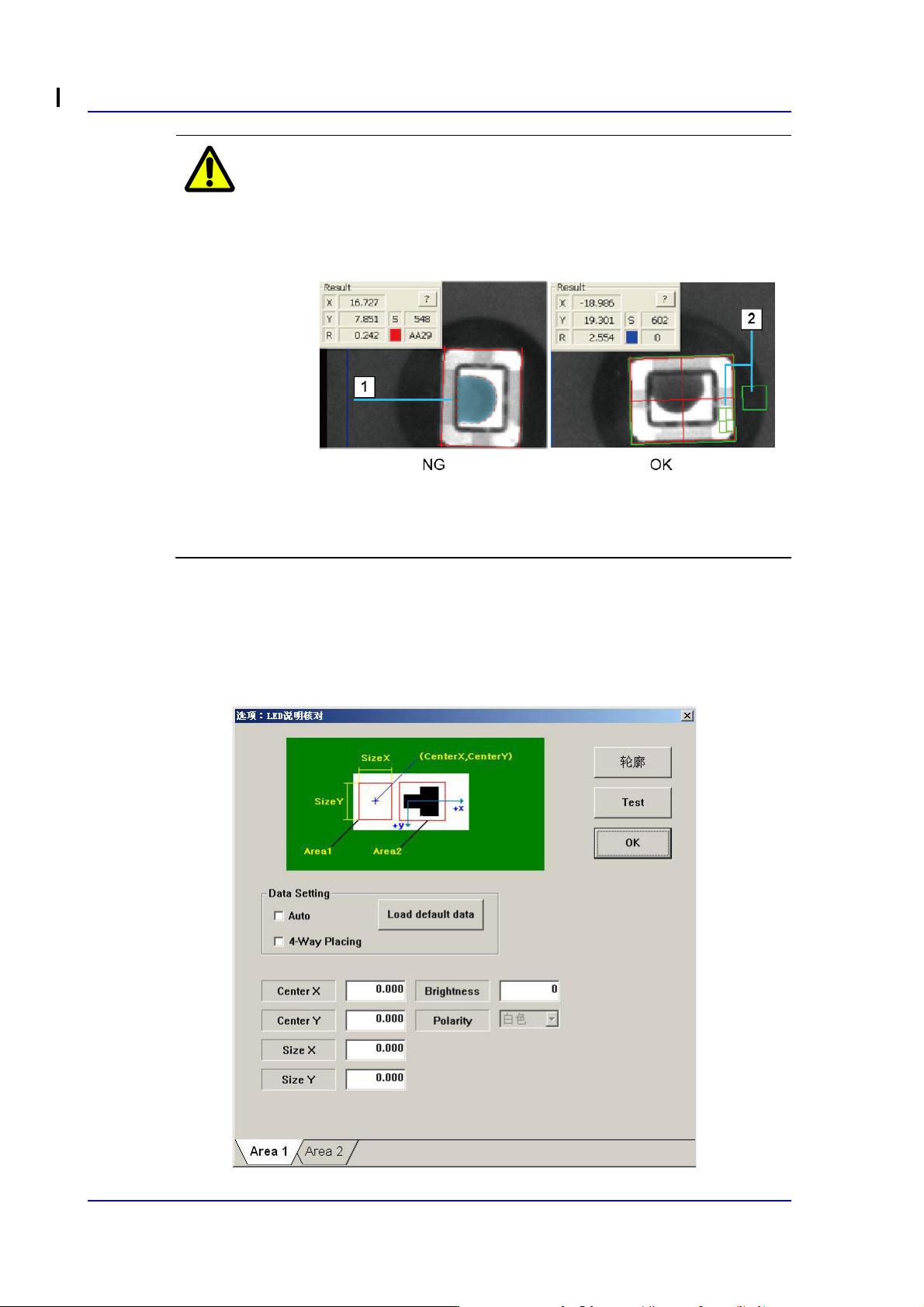

注 意 即使是像下列图形一样在元件的Body上有黑色圆形状的芯片元
件，也利用“LED 反面检查”功能登记元件。
否则，即使正常吸附了元件也会被判定为没有吸附元件而发生错
误。
1:
把
Body
上的黑色圆形状错误地识别成吸嘴
2:
适用
LED
反面检查功能识别了正常元件
<细节> 按钮
执行“LED 颠倒功能确认” 详细事项设置对话框。圈选了<LED翻转检查功能
>复选框时，该键才会处于激活状态。
图
7.14 LED flip check
设置对话框
