7-57
元件的登记
<尺寸> 领域
设定排列尺寸。
<脚数> 编辑框
设定单边的引脚数量。
<缺栓> 编辑框
设定引脚组的中间空位的数量。
<总数Y> 编辑框
表示部品在Y轴方向的整体长度。如果确定< 本体Y>和<引脚长度>两个长
度，以合计的方式表示。( <本体 Y> + <引脚长度 > * 2)
<本体X> 编辑框
设定部品身的X轴方向的尺寸。
<本体Y> 编辑框
设定部品身的Y轴方向的尺寸。
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<引脚宽度> 编辑框
设定引线的宽度。
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能显示到校正照像机的引脚的长度。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
<Option> 领域
设置Align Option 数据。
<Direction Mark> 按钮
设置零件的安装方向。
7-58
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

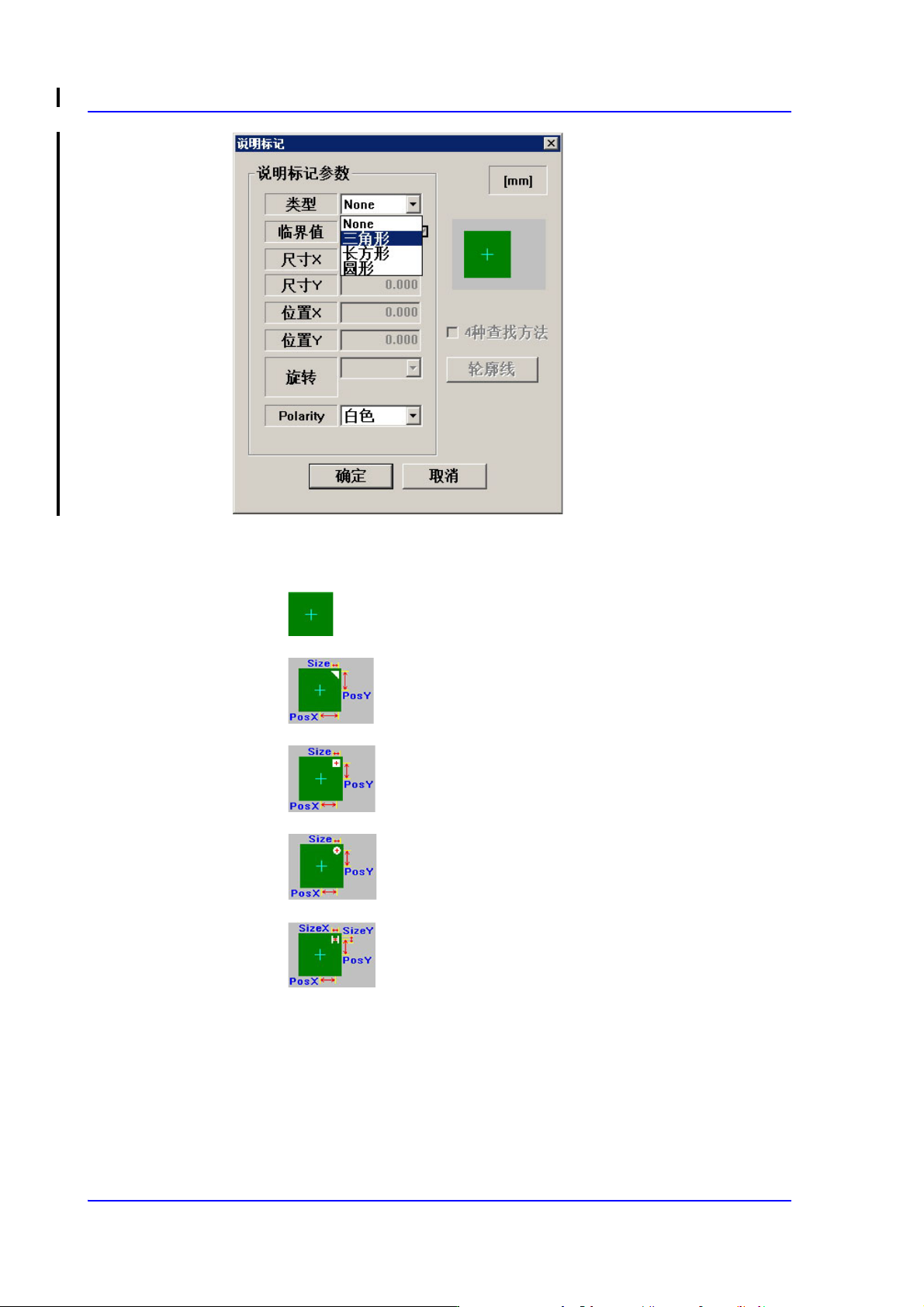

<Direction Mark Parameter> 领域
<Type> 组合框
None : 无Direction Mark。
Triangle : 当Direction Mark为Triangle时选择。
Rectangle : 当Direction Mark为Rectangle时选择。
Circle : 当Direction Mark为Circle 时选择。
H MARK : 当Direction Mark 为H MARK时选择。
<Threshold> 编辑框
通过SMVision窗口显示的影像均由像素构成。各个像素因显示亮度
不同，各自具有0~255的固有值。
这里的“临界值” 是用来区分把各个像素识别成白色还是黑色的界限
值。
