Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<Direction Mark Parameter> 领域
<Type> 组合框
None : 无Direction Mark。
Triangle : 当Direction Mark为Triangle时选择。
Rectangle : 当Direction Mark为Rectangle时选择。
Circle : 当Direction Mark为Circle 时选择。
H MARK : 当Direction Mark 为H MARK时选择。
<Threshold> 编辑框
通过SMVision窗口显示的影像均由像素构成。各个像素因显示亮度
不同，各自具有0~255的固有值。
这里的“临界值” 是用来区分把各个像素识别成白色还是黑色的界限
值。
7-60
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<OK> 按钮
保存Align 数据，关闭对话框。
<Cancel> 按钮
忽略零件的Align数据，关闭对话框。
其他设置项请参考“7.1.1
通用
Align Data”。
<Move> 按钮
用于手动吸附部件进行部件识别检验。详细事项请参照 “7.1.1
共同
Align Data” 。
<测试> 按钮
使用设定的Align数据执行部件识别检验。详细事项请参照 “7.1.1
共同
Align
Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data”。
<Auto Teach> 按钮
自动算出部品排列数据。 详细事项请参照 “7.1.1
共同
Align Data”Auto Teach。
7.1.3.2. QFP 部品的数据设定
设定有关QFP 部品排列数据。
图
7.22 “
封装组
= QFP”

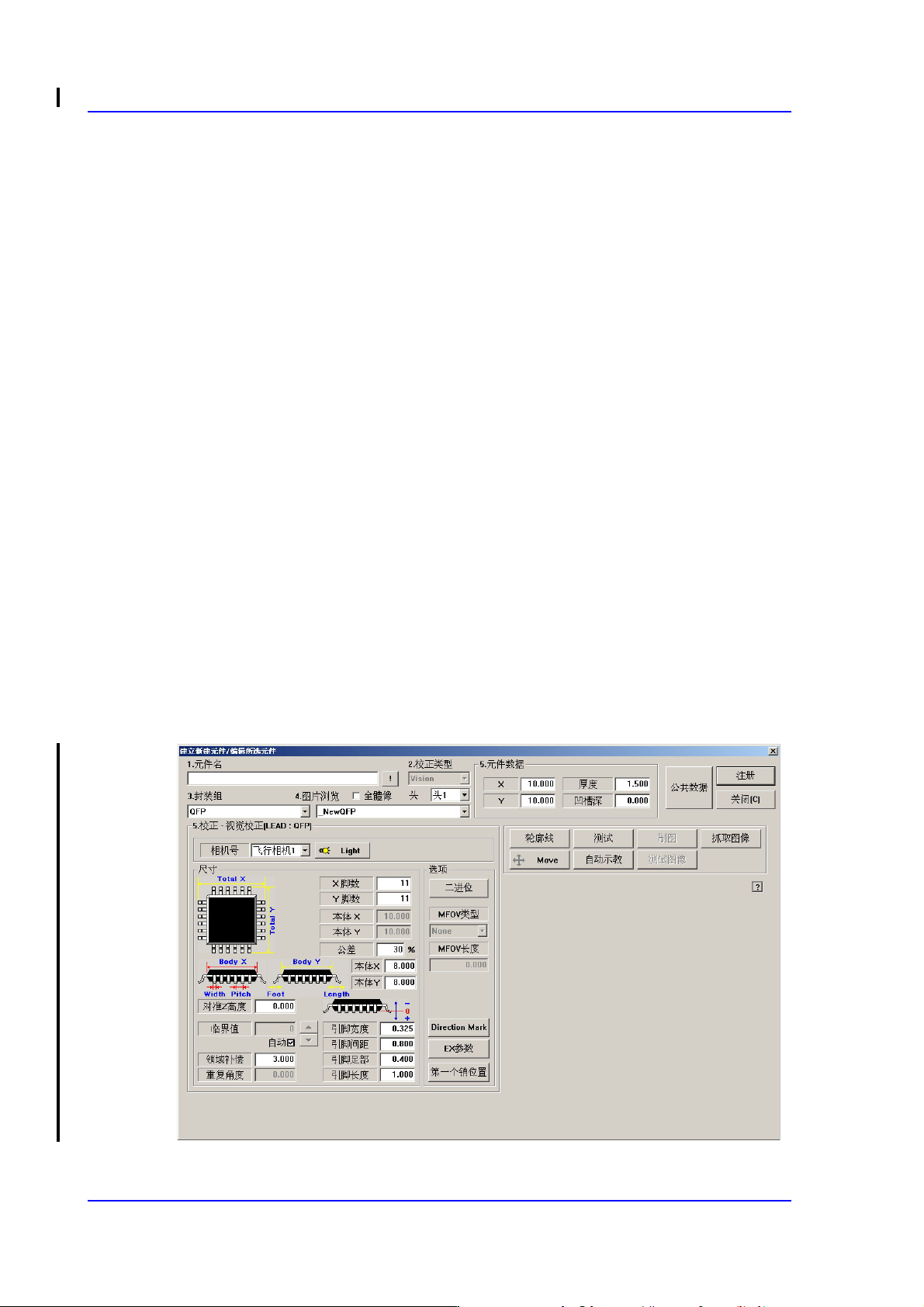

时的对话框
<相机号> 组合框
