7-60 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide  <OK> 按钮 保存 Align 数据， 关闭对话框。  <Cancel> 按钮 忽略零件的 Align 数据， 关闭对话框。 其他设置项请参考 “7.1.1 通用 Align Data” 。  <Move> 按钮 用于手动吸附部件进行部件…

100%1 / 600
7-60
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<OK> 按钮
保存Align 数据，关闭对话框。
<Cancel> 按钮
忽略零件的Align数据，关闭对话框。
其他设置项请参考“7.1.1
通用
Align Data”。
<Move> 按钮
用于手动吸附部件进行部件识别检验。详细事项请参照 “7.1.1
共同
Align Data” 。
<测试> 按钮
使用设定的Align数据执行部件识别检验。详细事项请参照 “7.1.1
共同
Align
Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data”。
<Auto Teach> 按钮
自动算出部品排列数据。 详细事项请参照 “7.1.1
共同
Align Data”Auto Teach。
7.1.3.2. QFP 部品的数据设定
设定有关QFP 部品排列数据。
图
7.22 “
封装组
= QFP”
时的对话框
<相机号> 组合框
7-62
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
设定校正选项的数据。 详细事项请参照 “7.1.1
共同
Align Data” 。
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1 共同Align Data” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data”。
<自动校正> 按钮
自动算出部品排列数据。详细事项请参照 “7.1.1
共同
Align Data” 。
7.1.3.3. PLCC 部品的数据设定
设定有关PLCC 部品的排列数据。 详细事项请参照 “7.1.3.5 QFP
部品的数据设定
(7-
45
页
)” 。
7.1.4. User IC 部品的数据设定
设定有关User IC部品排列数据。首先，说明有关设定User IC 部品数据时的基本概
念。请参考以下图示。

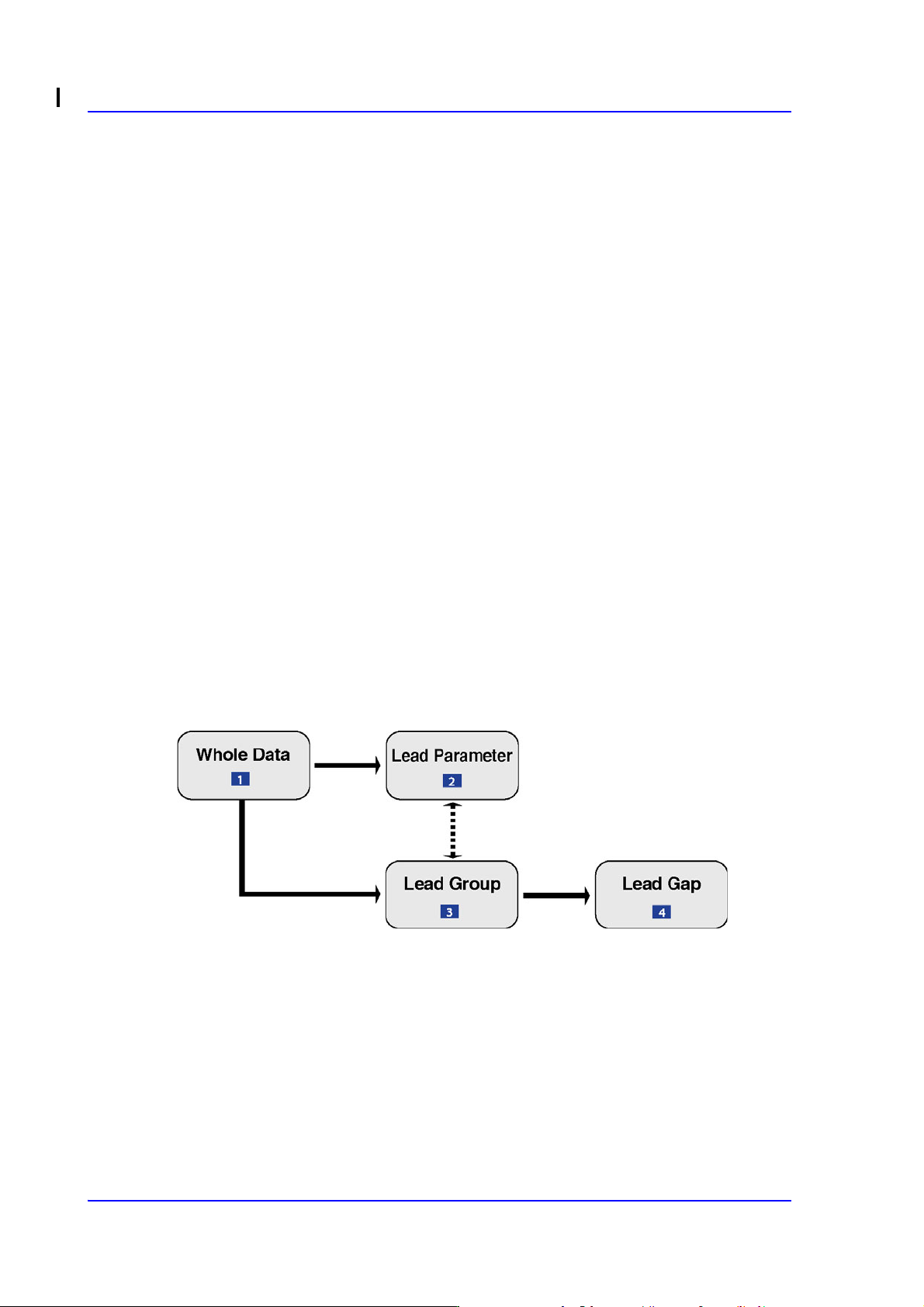

图
7.23
有关
User IC
部品数据设定的基本概念
1:
登记部品的整体的内容
2:
有关引脚
形状的数据
3:
指定引脚组位置的数据
4:
有关引脚缺口的信息
在User IC 部品数据中有1个Whole Data（完整数据）。
在User IC 部品数据中有最多16个引脚组。
在User IC 部品数据中有等于或少于引脚组数量（最多8个）的引脚参数。
各引脚组必须指定1个引脚参数。
