Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向
的距离。
<Center Rad> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向
的距离。
<Gap 1 Start> 列
设定脚组的空位的第一个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss> 列
设定脚组的空位的第一个引线。
与空位值数相等数量的引线空位
<Gap 2 Start> 列
设定脚组的空位的第二个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss> 列
设定脚组的空位的第二个引线。
与空位值数相等数量的引线空位。
<Gap 3 Start> 列
设定脚组的空位的第三个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss> 列
设定脚组的空位的第三个引线。
与空位值数相等数量的引线空位。
<Gap 4 Start> 列
设定脚组的空位的第四个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
7-73
元件的登记
7.1.4.3. HDMI Connector贴装
为贴装HDMI Connector登录部件的Part Data，示教相应部件的贴装点。没有Fix
Camera的设备无法使用此功能。
Part Data登录

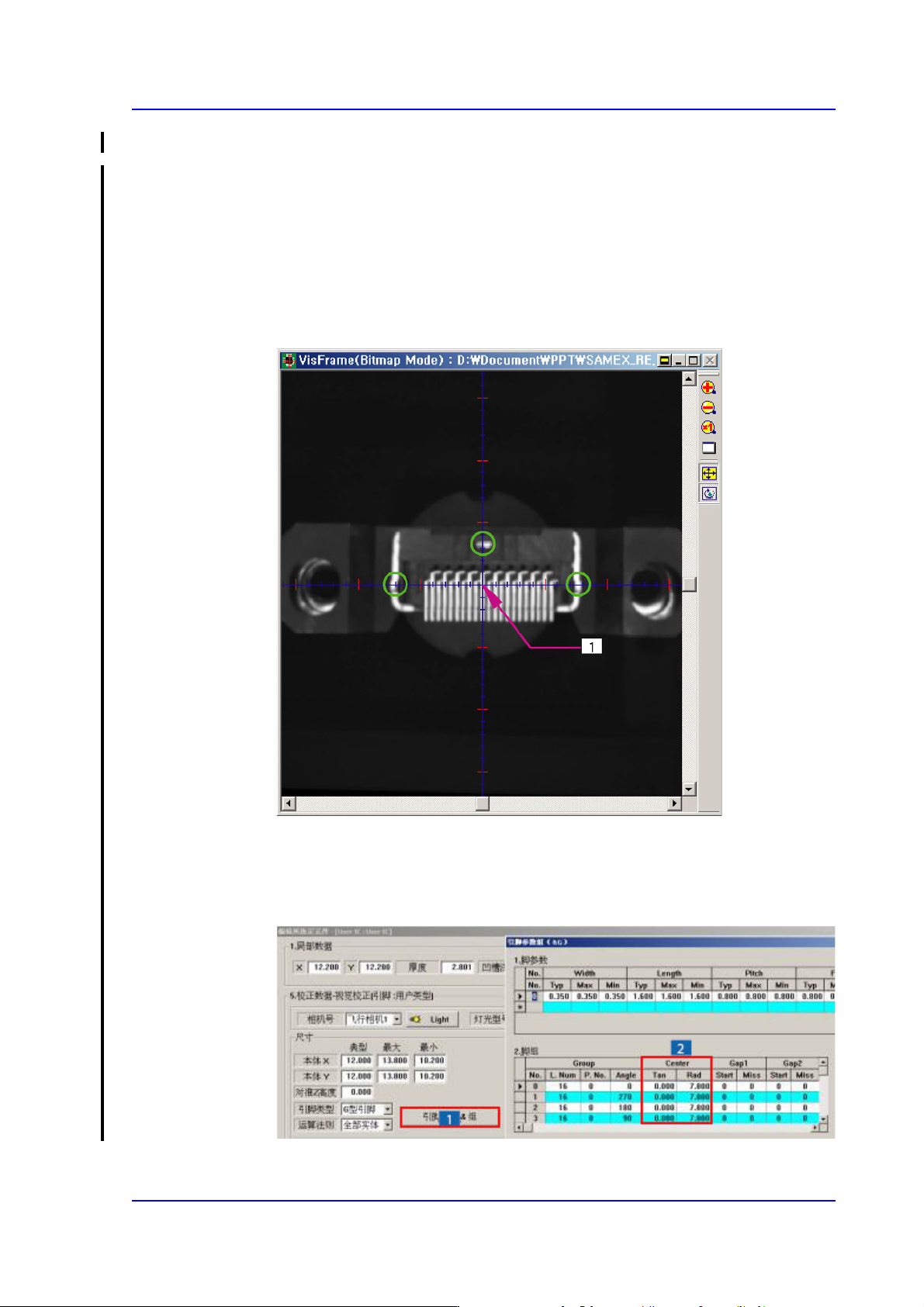

如下图利用示教框，把贴装好的head 移动到Fix Camera中心。
移动gantry（吊机架）使插入部件的Pin 位置处于SMVision窗的十字线。请把
准确示教的位置设置为部件的中心。
1:
元件中心
请点击<Lead Parameter & Group>按钮变更Lead 参数中Lead Center的Rad 和
Tan 值。此时如下图使Lead末端与部件上的亮区不要置于同一水平线上。
