Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

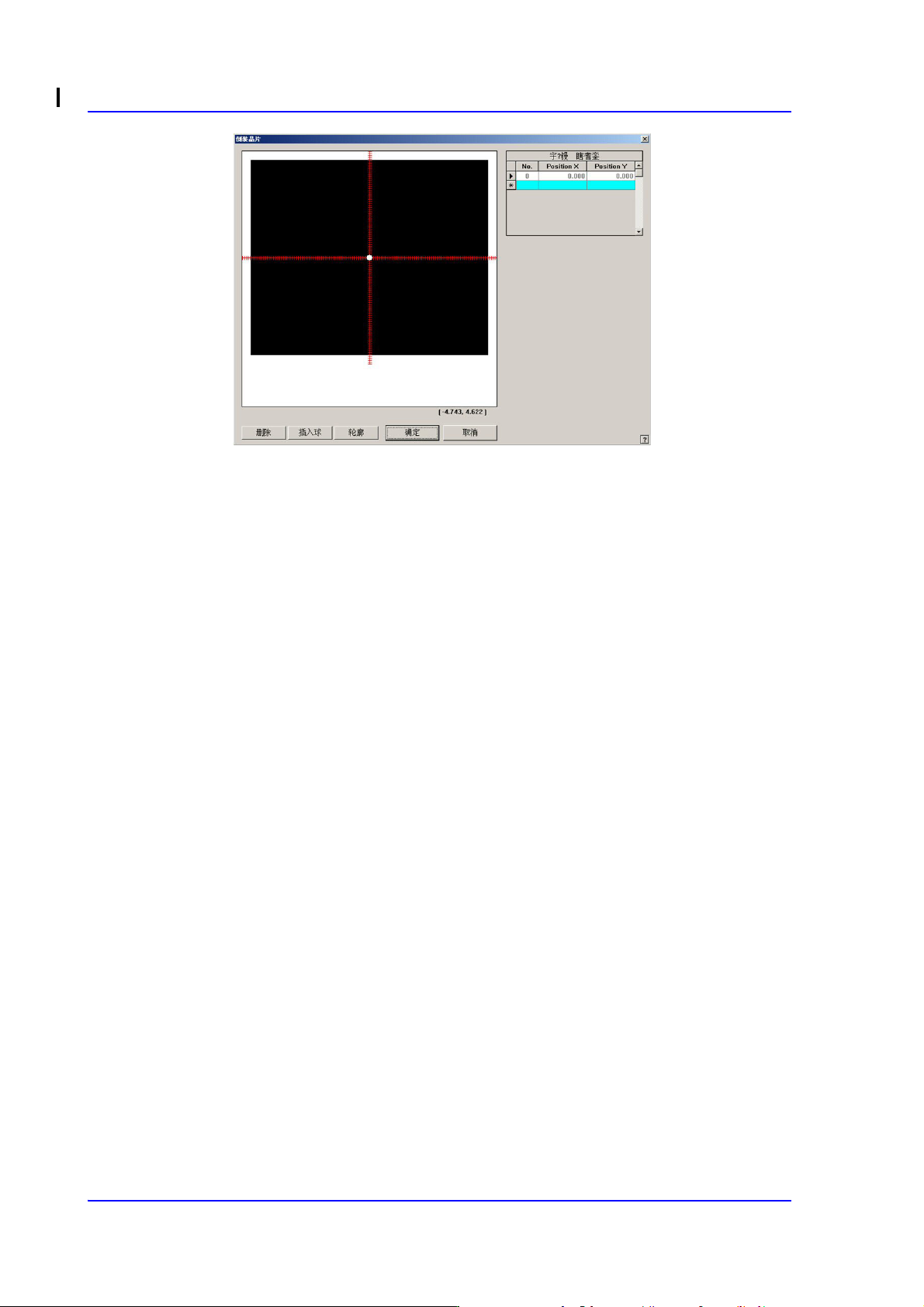

<Graphics Area> 领域
表示当前登记的 Ball。 可通过Graphics Area 执行下述作业。
Left Mouse Button Double Click
在Mouse 的Cursor位置生成新的 Ball。
Ball Selection
按住Mouse的Left Button 状态下指定领域后再解除则选定所选领域
内的Ball。
(点击Delete Button则删除所选Ball。)
<Position Display>
位于Graphics Area 右侧下端，表示 Mouse Cursor位置。 (Unit: mm)
< 倒装晶片球位置> 领域
表示Ball 的位置，可直接修改。
<No.>
表示生成Ball 的一连序号。
<Position X>
表示Ball的Flip Chip Body 内X方向位置。(Unit: mm)
<Position Y>
表示Ball的 Flip Chip Body内Y方向位置。 (Unit: mm)
< 插入球> 按钮
添加新的Ball。 新生成 Ball 的初始位置为 (0, 0)。
<删除> 按钮
删除在Graphics Area 中选择的 Ball 或
Grid中选择的Ball。
7-86
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
表
7.2
针对各元件的识别参数的检验事项
参数
角部参
数& 群
引脚参
数组 &
组
编辑栅
格群
修改求
(ball)
间隔
(gap)
亮度调
整
门槛
CHIP-Circle XXXXX O O
CHIP-Rect XXXXX O O
Chip-R3216 X XXXX O O
Chip-R2012 X XXXX O O
Chip-R1608 X XXXX O O
Chip-R1005 X XXXX O O
Chip-R0603 X XXXX O O
Chip-R0402 X XXXX O O
Chip-C3216 X XXXX O O
Chip-C2012 X XXXX O O
Chip-C1608 X XXXX O O
Chip-C1005 X XXXX O O
Chip-C0603 X XXXX O O
Chip-C0402 X XXXX O O
Chip-Tantal XXXXX O O
Chip-AluminumXXXXX O O
Melf XXXXX O O
TR XXXXX O O
TR2 XXXXX O O
Trimmer XXXXX O O
LED XXXXX O O
ShieldCan OXXXX O O
INSERT X O X X X O O
