8-21
供应装置的设置
8.1.3. 盘状喂料器（Tray Feeder）
选择盘状喂料器的各种数据。 选择“盘式”时的初始画面如下。
图
8.8 “
盘式
”
对话框
1: <Grid>
领域
<Grid> 领域
按照相应Tray 生成数据，再进行编辑。
<No> 列
它是Tray Unit Tray的排列编号。基本上有10个 “Single” 。各个表示一个
Tray。
<Part> 列
选择装在该多盘式的Part。用鼠标单击<Part>列时显示组合框，组合框中有
在<1.2 元件>登记的部品当中通过 “多盘式 ” 供应的元件清单。

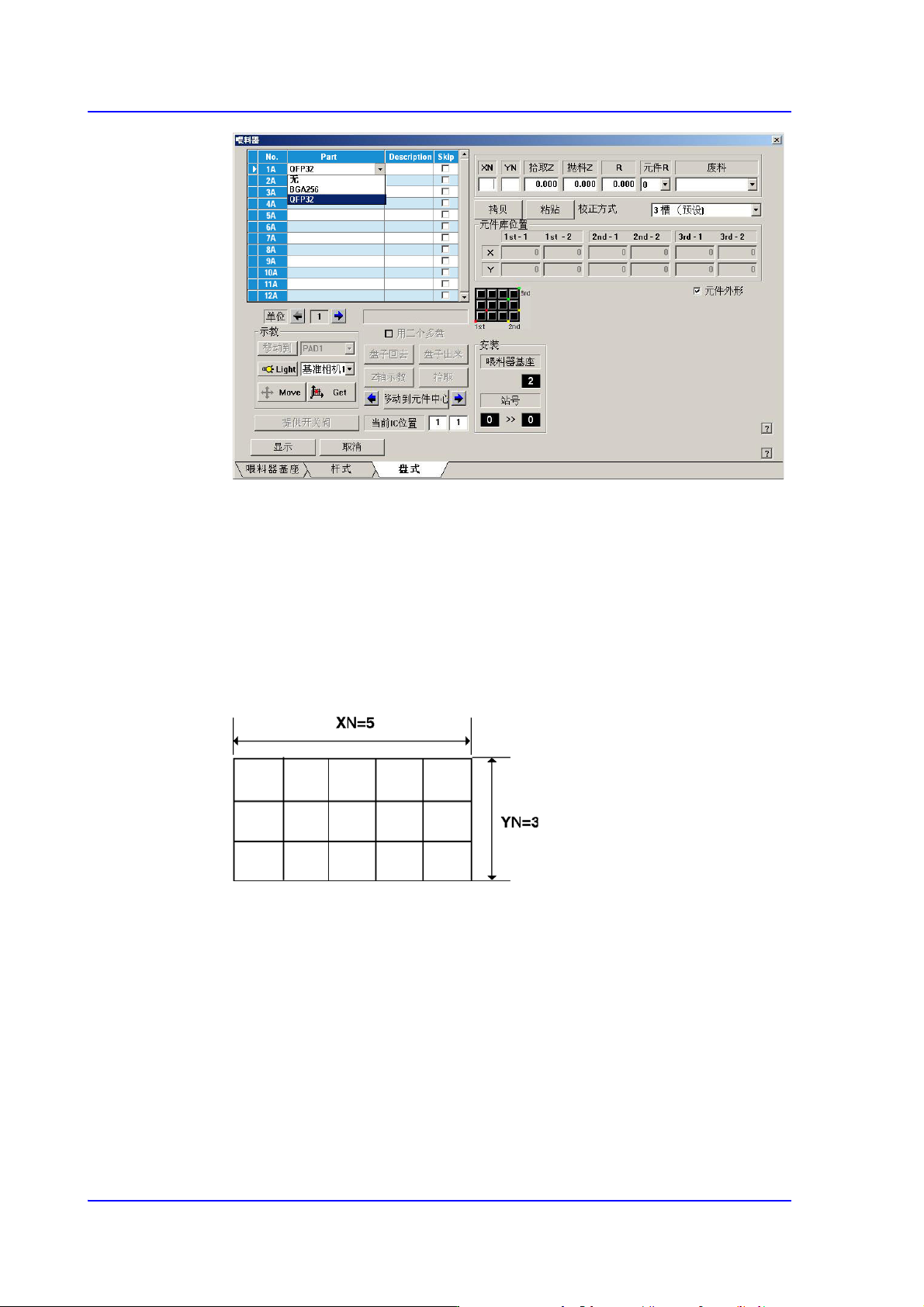

在这个部品清单选择将要装的部品。下一个是在<Part> 列的组合框选择部品
的画面。
8-22
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<SK> 列
相应的 Tray 已设置 Tray Feeder时，选择从 Tray Feeder供给的部件吸附与
否。
<XN> 编辑框
设定排列在多盘式上的部品的 X 轴方向的数量。
<YN> 编辑框
设定排列在多盘式上的部品的 Y 轴方向的数量。
<掘Z> 列
该多盘式上装有盘式喂料器时，设置从 Tray Feeder供给的部件贴装的Z方向
的高度值 。
<倾倒Z> 列
设定吸着部品失败时，堆存部品的Z轴方向的高度值。(这个时候，废料盒应
设定为多盘式)
<R> 列
该多盘式上装有盘式喂料器时，设置从 Tray Feeder供给部件的吸附R角度
（磁头的回转角度）。
