14-4 Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide 14.1.2. <Head Offset> TAP 对话框 设置各因各磁头机械特性的偏移。 这里显 示的除 Z, R 轴的磁头偏移 （ Head Offset ） 信息在 Camera Calibration 过程中 执行 Head Offset Calibration 后…
14-3
Machine Calibration
<示教> 领域
<装置> 组合框
用于回转XY, Z 轴驱动电动机把选择的对象移动到指定的坐标位置，或用于
获取已选对象的当前坐标位置。
基准相机1/2: 选择 基准相机1/2。
头1~10:选择 1号~10 号头。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。此时，点击 <Move> 按钮之前
应该用鼠标点击所要的编辑框。
<Get> 按钮
以组合框中选择的对象为基准获取 X, Y 坐标。此时，点击 <Get> 按钮之前
应该用鼠标点击所要位置相应的编辑框。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
14-4
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.1.2. <Head Offset> TAP对话框
设置各因各磁头机械特性的偏移。 这里显示的除 Z, R轴的磁头偏移（Head Offset）
信息在 Camera Calibration过程中 执行Head Offset Calibration后，反映该结果值，将
被自动升级（Update）。
注 意 实际各磁头贴装时，反映偏移值进行贴装，因此用户任意修改设
定值，会发生磁头损伤及作业不良，请勿任意修改数据.

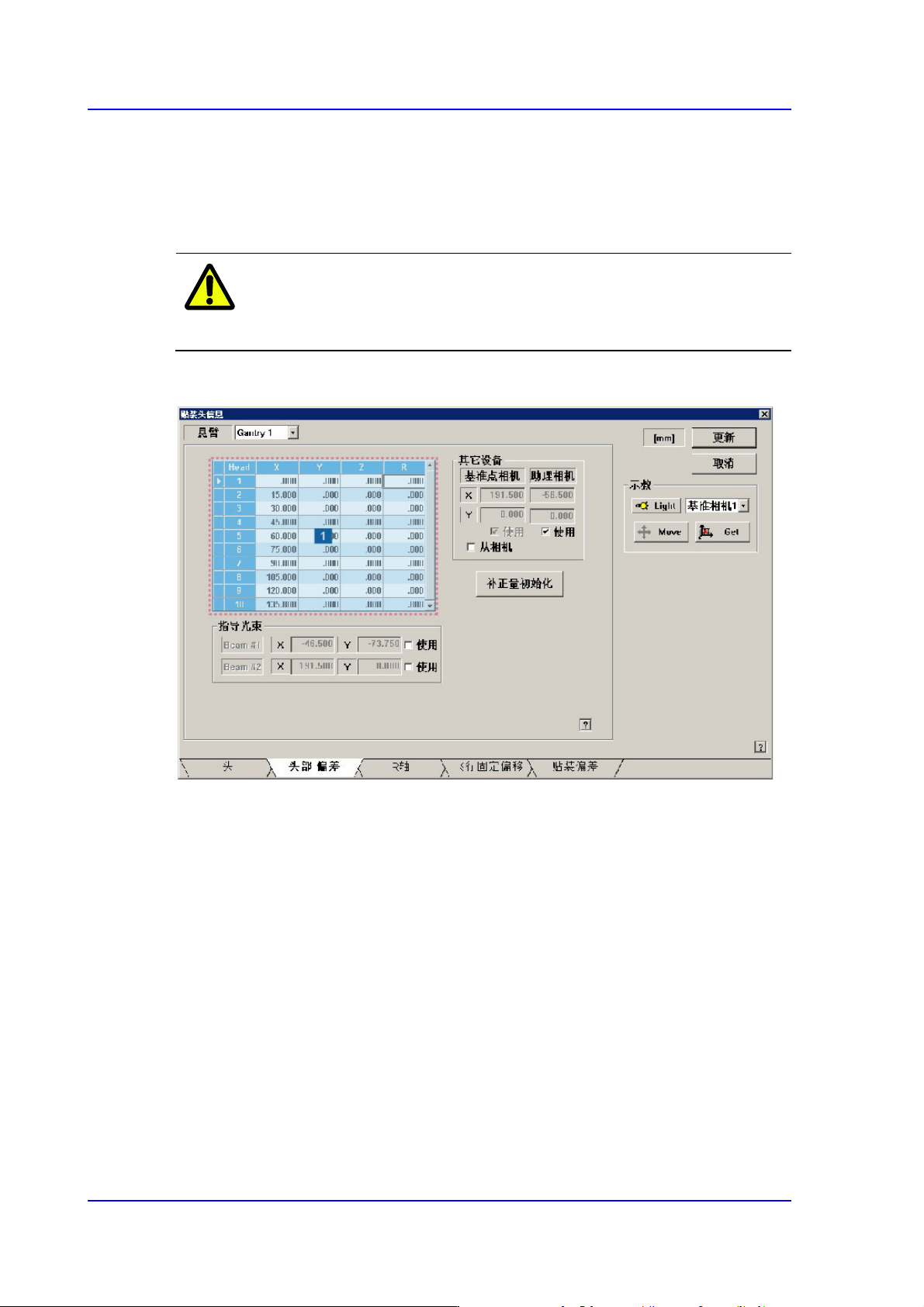

图
14.2 “Head Offset” TAP
画面
1: Grid
领域
<Gantry> 编辑框
选择执行有关Head设置的Gantry。
<Grid> 领域
设置磁头之间的偏移值。
<Head> 列
表示磁头（Head）序号。
<X> 列
设置X 偏移值。当XY轴找到HOME 时的磁头1的X位置定为0，以此值为基
准设置偏移值。
<Y> 列
设置Y 偏移值。当XY轴找到HOME 时的磁头1的Y位置定为0，以此值为基
14-5
Machine Calibration
准设置偏移值。
<Z> 列
设置Z偏移值。 偏移值的基准为当PCB机盘加载时， PCB顶面为基准。
<R> 列
设置R偏移值。
<Other Device> 领域
设置Head以外的Device 偏移值。
<Fiducial Cam>编辑框
设置基准相机的XY偏移值。
<From Ref. Camera> 检查框
把〈Grid〉领域的XY数据以 ‘Fiducial camera2’ 的中心为基准显示。
<Teaching Beam> 领域
该功能在安装了Height Sensor的设备尚处于激活状态。
<X> 编辑框
输入<Teaching Beam>的 X 坐标。
<Y> 编辑框
输入<Teaching Beam>的 Y 坐标。
<Z> 编辑框
输入<Teaching Beam>的 Z 坐标。
<Use> 校验框
设置<Teaching Beam>的使用与否。

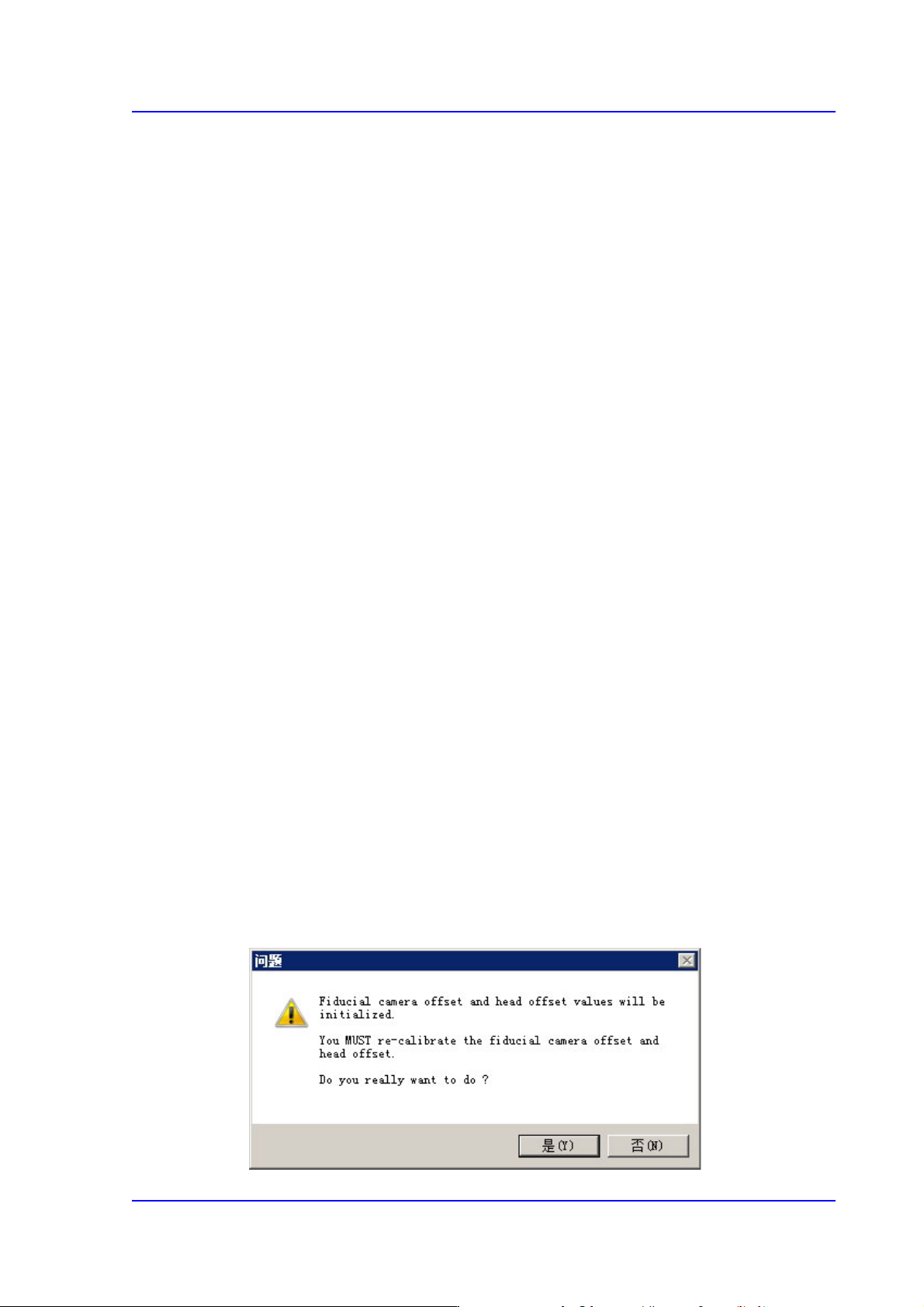

<Initialize Offset> 按钮
该按钮只有以“Service”模式登录时，才会显示在画面上。将基准摄像机
（Fiducial Camera）Offset和 Head Offset初始化为默认值时使用。点击该按钮，将
显示如下对话框。
