14-13 Machine Calibration 14.3. 校正 [F9] 注意  为了获得准确的 Calibration 数据，请在设备运转一个半小时后执行 Calibration 。  对只要有细微差异也有可能导致安装偏差的微小零部件 (Ex.0402 Chip 零部件 ) 的 Mount Offset 之前，需先进行如下作业。  设备执行一小时 Wa r m u p  Wa r m u p 结束后，过…

14-13

Machine Calibration

14.3. 校正 [F9]

注意  为了获得准确的Calibration数据，请在设备运转一个半小时

后执行Calibration。

 对只要有细微差异也有可能导致安装偏差的微小零部件

(Ex.0402 Chip 零部件)的 Mount Offset之前，需先进行如下作

业。

 设备执行一小时Warmup

 Warmup 结束后，过30分钟再测量Mount Offset。

用于执行与XY Gantry 及 Camera 有关的校正。执行校正之前需要确认或先行的作业

为如下。

 I/O Test

 确认及补正Mirror Offset

 Nozzle Check 及System Constant的Vacuum Check Option

 Nozzle Check 及System Constant的校正Tool Option

System Constant [128](OPT_FIX_CAM_CALIB_METHOD) = 2

 1 : Camera Offset(Glass)

 2 : Camera Offset(Glass) + Camera Offset(Hole)

 确认ANC Type

 确认空压是否异常

执行校正的顺序和相应校正所需的校正 Tool 为如下。

 Axis Home Calibration

 Skew Compensation

 Fiducial Camera Scale Calibration

 Fiducial Cameras Offset Calibration

 Conveyor Calibration

 X-XY Compensation – Calibration Bar

 ANC Position Scan

 Head & Camera Calibration - CNT20, CN040, LightFly Nozzle, LightFix Nozzle,

Calibration Glass

 Board Position

14-14

Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

14.3.1. Axis Home Calibration(原点刻度)

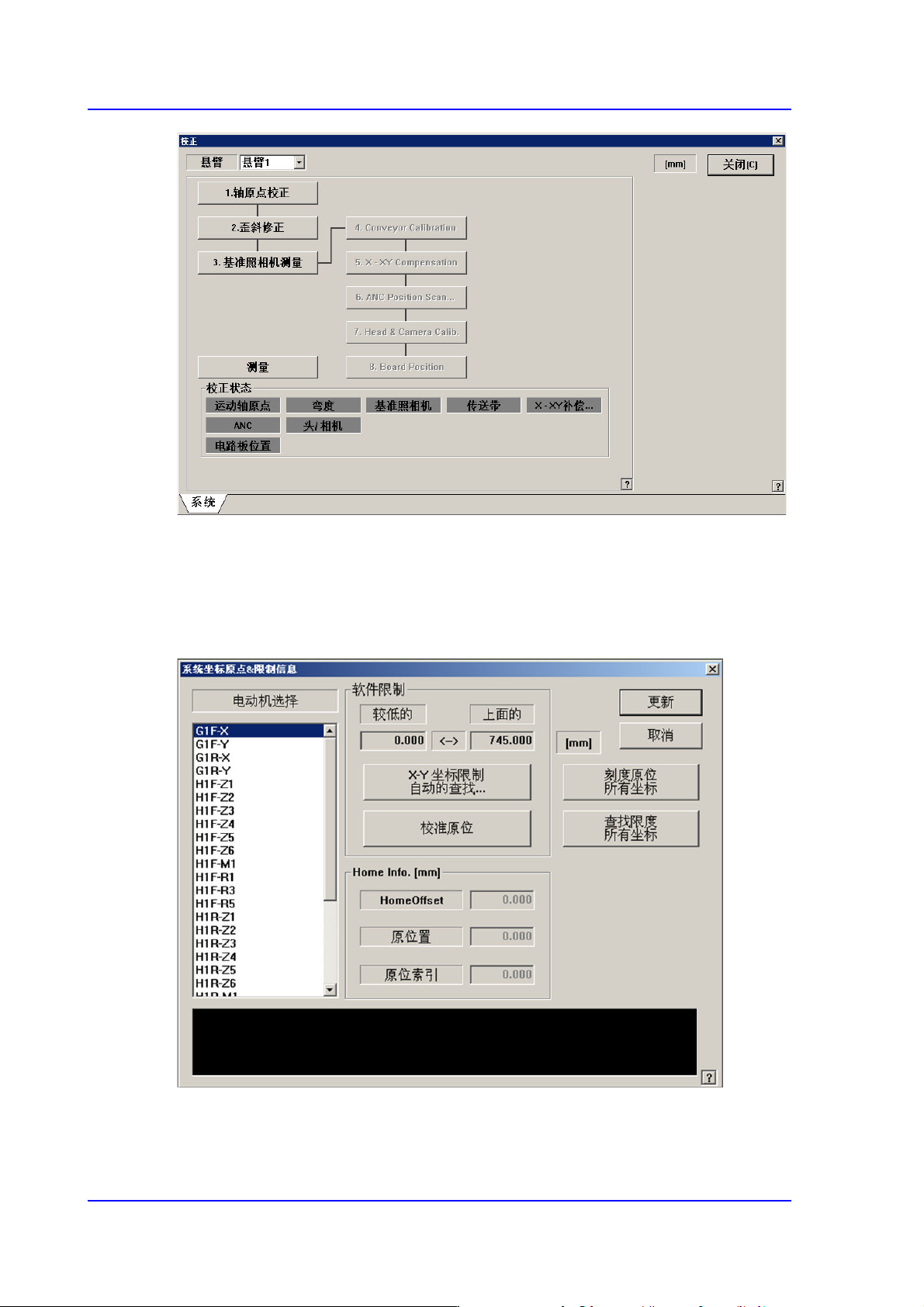

设定各驱动轴的移动位置的限度值。选择此按钮时显示如下的对话框。

图

14.7 “

系统坐标原点

限制信息

”

对话框

 <电动机选择> 目录框

选择将要设定限度的驱动轴。可选择的驱动轴如下。
