14-16 Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide < 软件限制 > 领域 <X-Y 坐标限制自动的查找 ...> 按钮 自动查找 XY 轴的 limit 后， 确认是否运用变更值。 < 弯度补偿 > 按钮 选择 Y 轴时被激活。 执行 Skew Compensation 时使用。 详细…
14-15
Machine Calibration
G1F-X: Gantry的 X轴
G1F-Y: Gantry 的 Y轴
H1F-Z1: Gantry的 Head 1 的 Z 轴
H1F-Z2: Gantry的 Head 2 的 Z 轴
H1F-Z3: Gantry的 Head 3 的 Z 轴
H1F-Z4: Gantry的 Head 4 的 Z 轴
H1F-Z5: Gantry的 Head 5 的 Z 轴
H1F-Z6: Gantry的 Head 6 的 Z 轴
H1F-Z7: Gantry的 Head 7 的 Z 轴
H1F-Z8: Gantry的 Head 8 的 Z 轴
H1F-Z9: Gantry的 Head 9 的 Z 轴
H1F-Z10: Gantry的 Head 10的 Z轴
H1F-R1: Gantry的 Theta 轴 (H1, H2)
H1F-R3: Gantry的 Theta 轴 (H3, H4)
H1F-R5: Gantry的 Theta 轴 (H5, H6)
H1F-R7: Gantry的 Theta 轴 (H7, H8)
H1F-R9: Gantry的 Theta 轴 (H9, H10)
H1F-M1: Gantry的Mirror 轴
ST1F-W：作 业 conveyer(F2)
的宽度调节马达
14-16
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

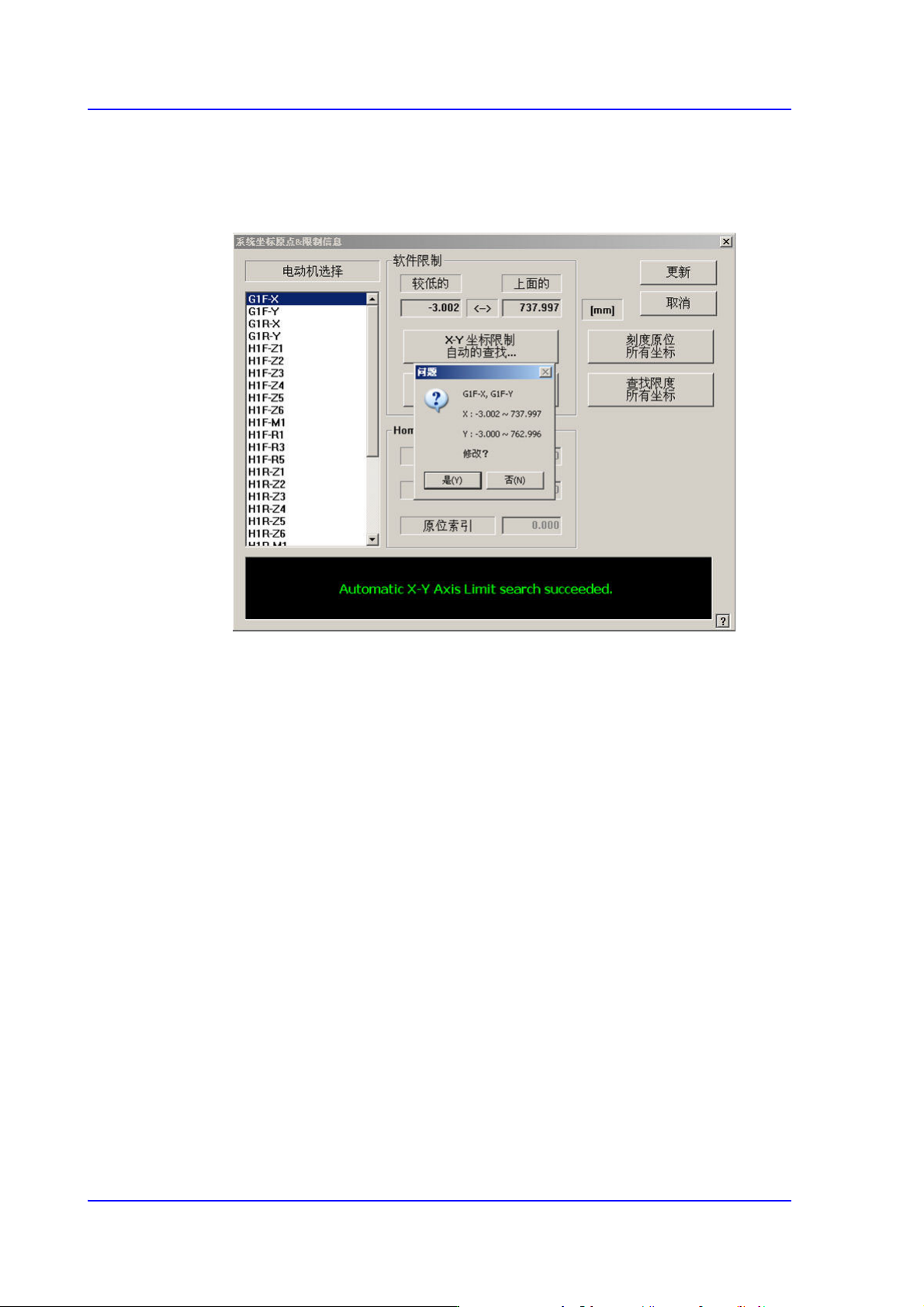

<软件限制> 领域
<X-Y 坐标限制自动的查找...> 按钮
自动查找XY轴的 limit后，确认是否运用变更值。
<弯度补偿 > 按钮
选择Y 轴时被激活。执行Skew Compensation 时使用。详细的事项请参考
“13.3.2
歪斜修正
“
<Head Limit Setting> 按钮
选择Z-Axis 时将被激活。自动测量Z-Axis的极限值，然后确认是否应用修改
后的值。
<Station Axis Limit Searching> 按钮
选择Conveyor宽度调节Motor时将被激活。自动测量Conveyor宽度的极限
值，然后确认是否应用修改后的值。
<校准原位 > 按钮
自动查找和反应<电动机选择>目录框中选定的马达home位置。
<刻度原位所有坐标> 按钮
自动查找所有轴home位置并反应。
<查找限度所有坐标> 按钮
寻找所有轴的极限值。
<Home Info.> 领域
选择Mirror轴时，<Home Offset>编辑框被激活。对Mirror 轴进行校正时使用。
