14-35
Machine Calibration
7. 用鼠标选择 参考点#1 相应的<Edge Offset(边偏移 )> 编辑框，点击<Move(移动
相机)> 按扭。
8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利 用 Teachbox
点击’AXIS’ 按扭选择XY，使 Vision 上的十字线和Transport Rail Frame一致，再
点击’MODE’ 按扭，选择Jog，按住Y(+)方向移动按扭漫漫移动。
9. 如一致，点击示教盒的<Get>按扭。
14-36
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
10. 然后，用鼠标选择 参考点#2相应的<Edge Offset(边偏移)>编辑框，点击<Move(
移动相机)> 按扭。
11. 用 参考点#1 的示教方法，同样地对 参考点 #2 执行示教。
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。

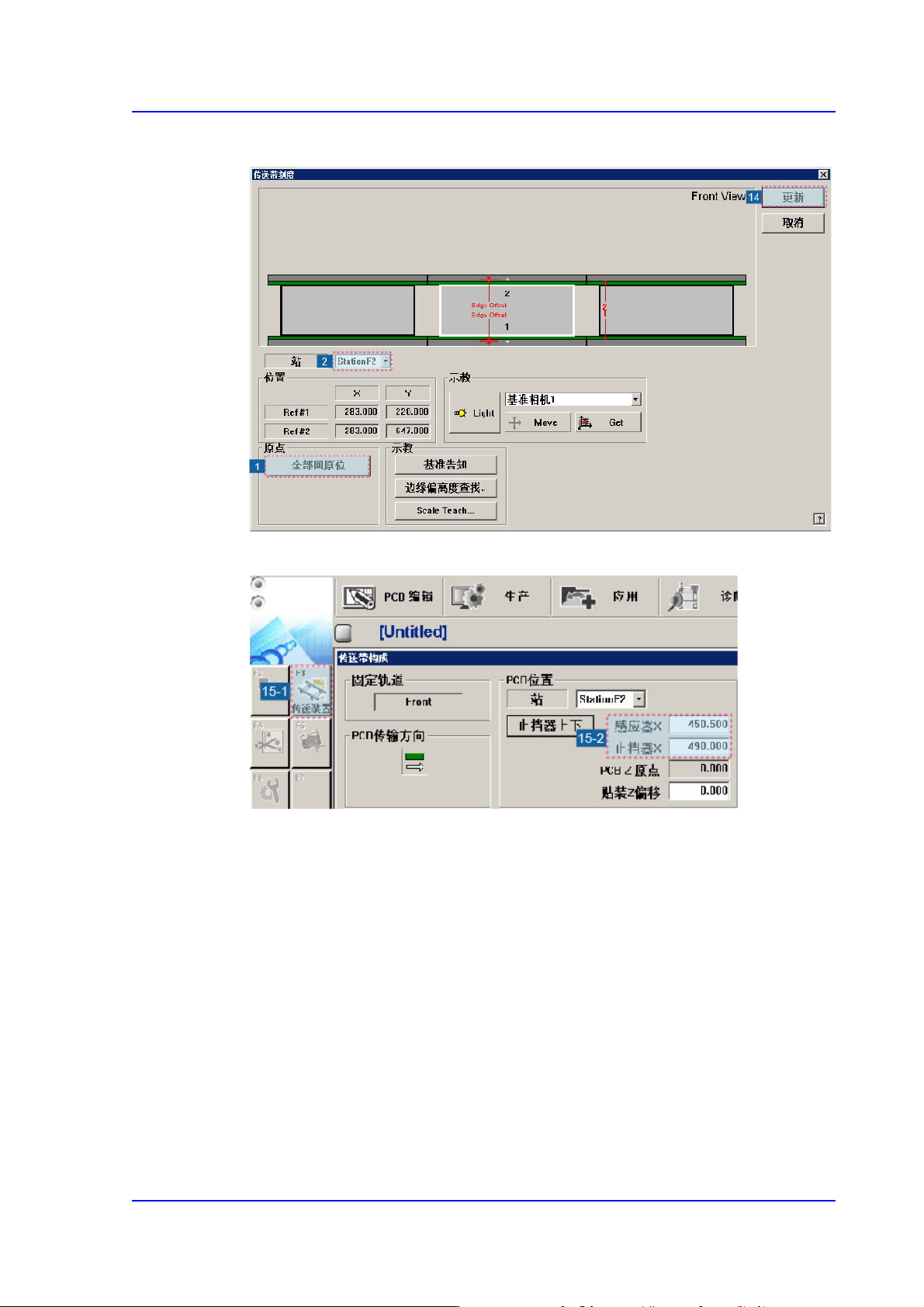

13. 完成所有示教后请点击<Update> 按钮适用变更事项。
14-37
Machine Calibration
14. 点击<Update> 按钮
15. 校准完成后，在“Conveyor Configuration”窗口中教授Stopper和Sensor 的位置。
