15-11
系统设置
下面是Air Shower选项时的System Dump Box设置方法。

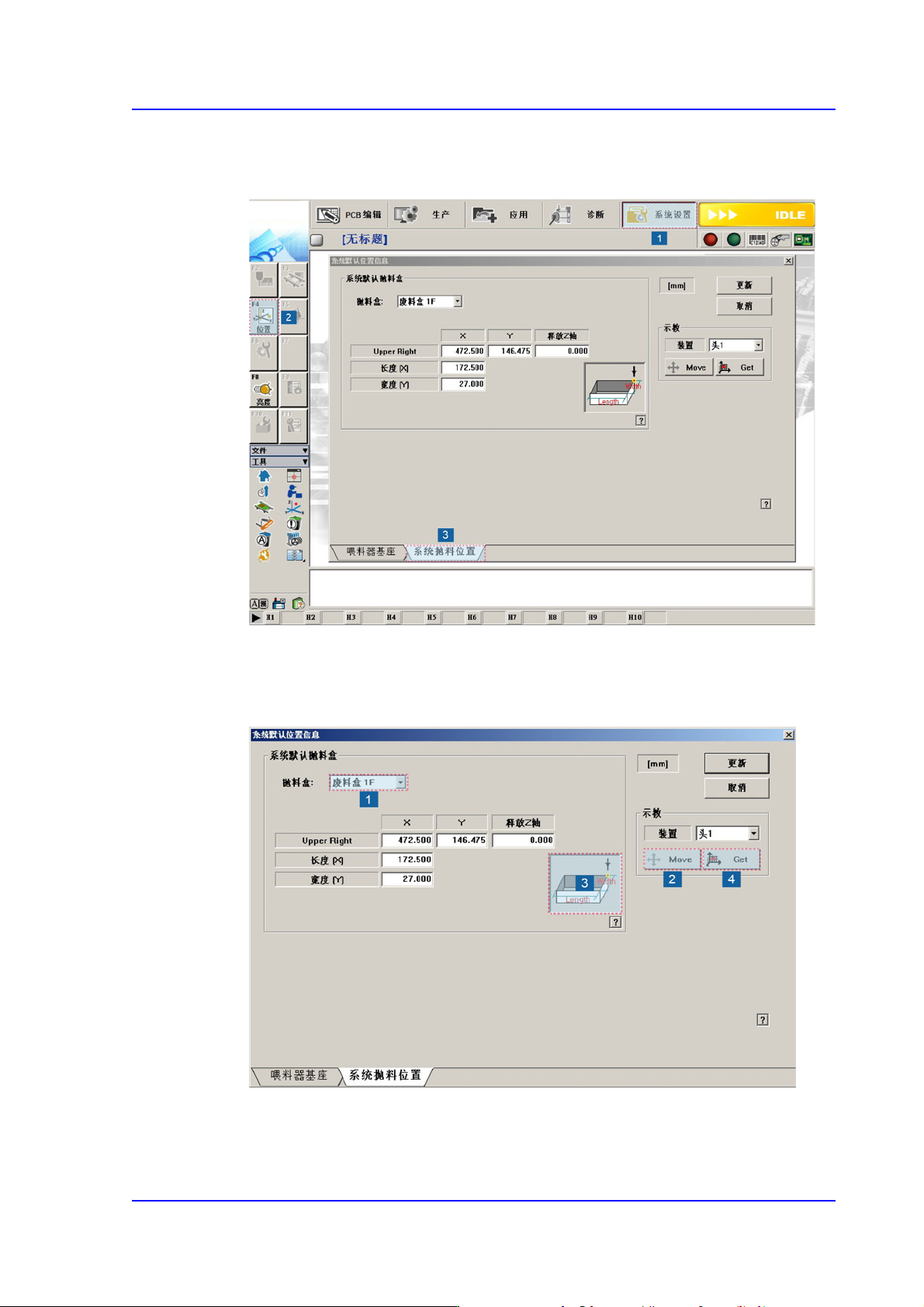

1. 按照下图所示步骤实行System Dump选项卡(Tab)对话框。
2. 把Dump Box安装到Front Conveyor的Dump Box 位置。
3. 利用Jog Box 把Fid Cam1移动到下图的3号位置后，单击<Get> 按钮进行坐标示
教。
15-12
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

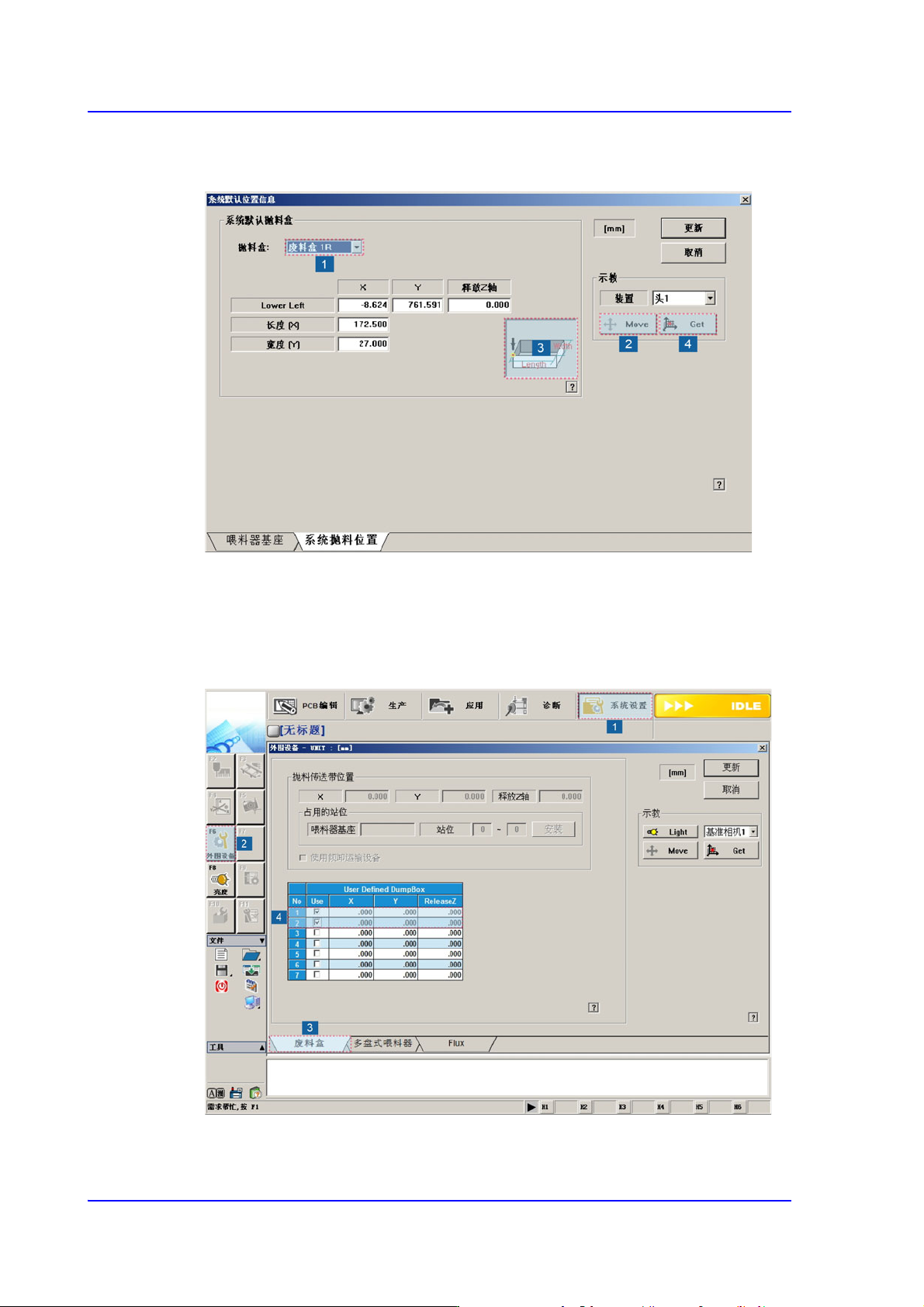

4. 在<Dump Box>组合框选择Dump Box 1R 后，移动到下图的3号位置。然后单击
<Get>按钮进行坐标示教。
5. Dump Box 2F, 2R 也使用Dump Box 1R的同一方法进行坐标示教。
下面是Air Shower 选项时的 User Dump Box 设置方法。
1. 按照下图所示步骤实行Dump Box 选项卡(Tab)对话框后，圈选<User Defined
DumpBox>领域的1号与2号的<Use> 复选框。
15-13
系统设置

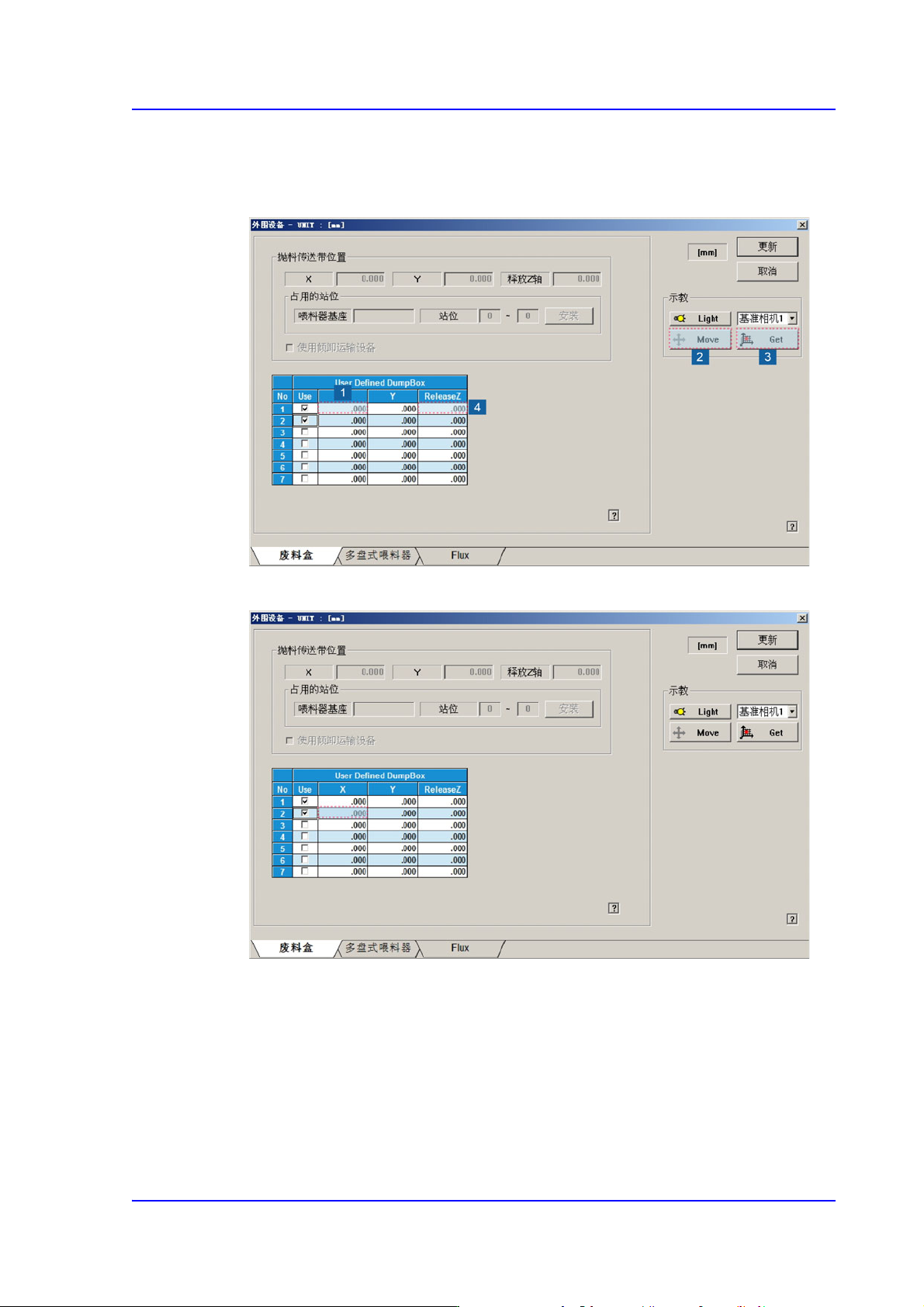

2. 在下图选择1号后，单击<Move>按钮把Fid Cam1移动到Front Air Shower 的位
置。然后让治具的Fiducial Mark 与Camera的中央一致，单击<Get> 按钮。最后，
在<ReleaseZ>列输入“-10”。
3. 下图中所圈选的2号行也使用上面2 号步骤中的方法示教Air Shower的位置。
