15-24 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide 如果是 Fix Cam ， 则在 4096 值 的范围内输入 Side 照明值。 < 计划 / 测验 > 按钮 对 < 选择照相机 > 组合框中选择的 Camera 执行 Light Level 的 Te s t 或者自动 Mapping 。 图 1…
15-23
系统设置
15.4. Light [F8]
校正摄像机的照明亮度。为了执行此校正要在ANC中插入Camera Test吸嘴
(LightFly吸嘴或LightFix吸嘴)。
注 意 与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用吸
嘴。
1: Light Level
领域
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的15阶段。
<Side> / <Inner> / <Outer> / <Coaxial> 列
如果是Fid Cam：在256 值的范围内输入Side照明。
如果是Fly Cam：在256 值的范围内输入Side照明。
15-24
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
如果是Fix Cam，则在4096值的范围内输入Side 照明值。
<计划/测验> 按钮
对< 选择照相机>组合框中选择的Camera执行 Light Level的Test 或者自动
Mapping。

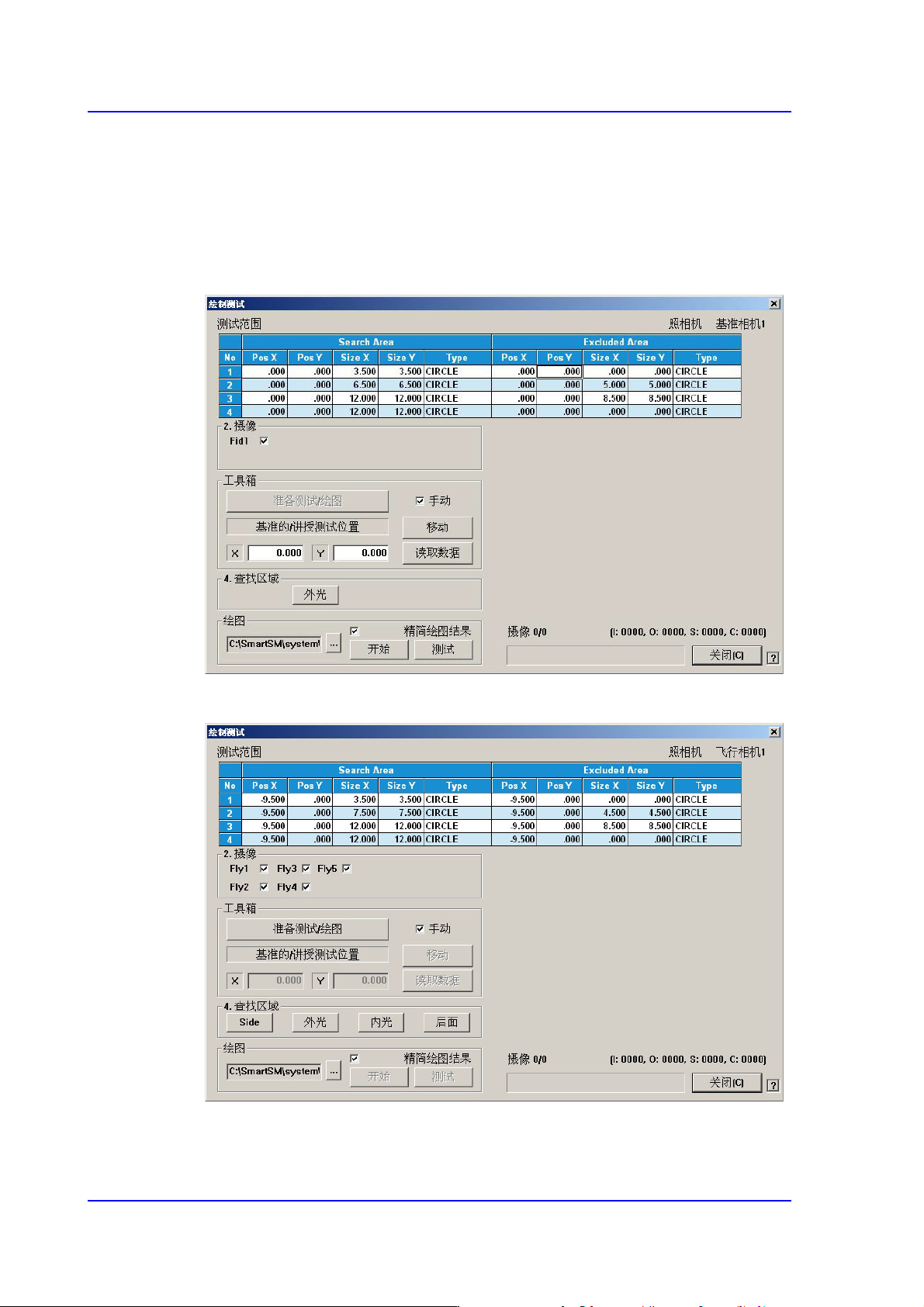

图
15.11 Fiducial Camera
被选的情况
图
15.12 Fiy Camera
被选的情况
