16-1
Diagnosis(
诊断
)
第16章. Diagnosis(诊断)
诊断（Diagnosis）菜单由I/O（输入/输出）, 传送装置（Conveyor）, 灯光（Light）, 真
空 （Vacuum）, 示教盒（Jogbox）, 盘式 (Tray), 头 (Head), Motor I/O 等8个子菜单组
成。
选择‘ 诊断’菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话框的
状态下，再次选择菜单时该对话框将会处于活性化状态。
图
16.1
选择
‘
诊断
’
菜单的状态
图
16.2 ‘
诊断
’
菜单的子菜单
16-2
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
16.1. 输入/输出（I/O） [F2]
‘I/O’子菜单执行设定或表示设备的各种I/O (输入 / 输出) 传感器的状态的功能。
选择此按钮时显示如下的对话框。

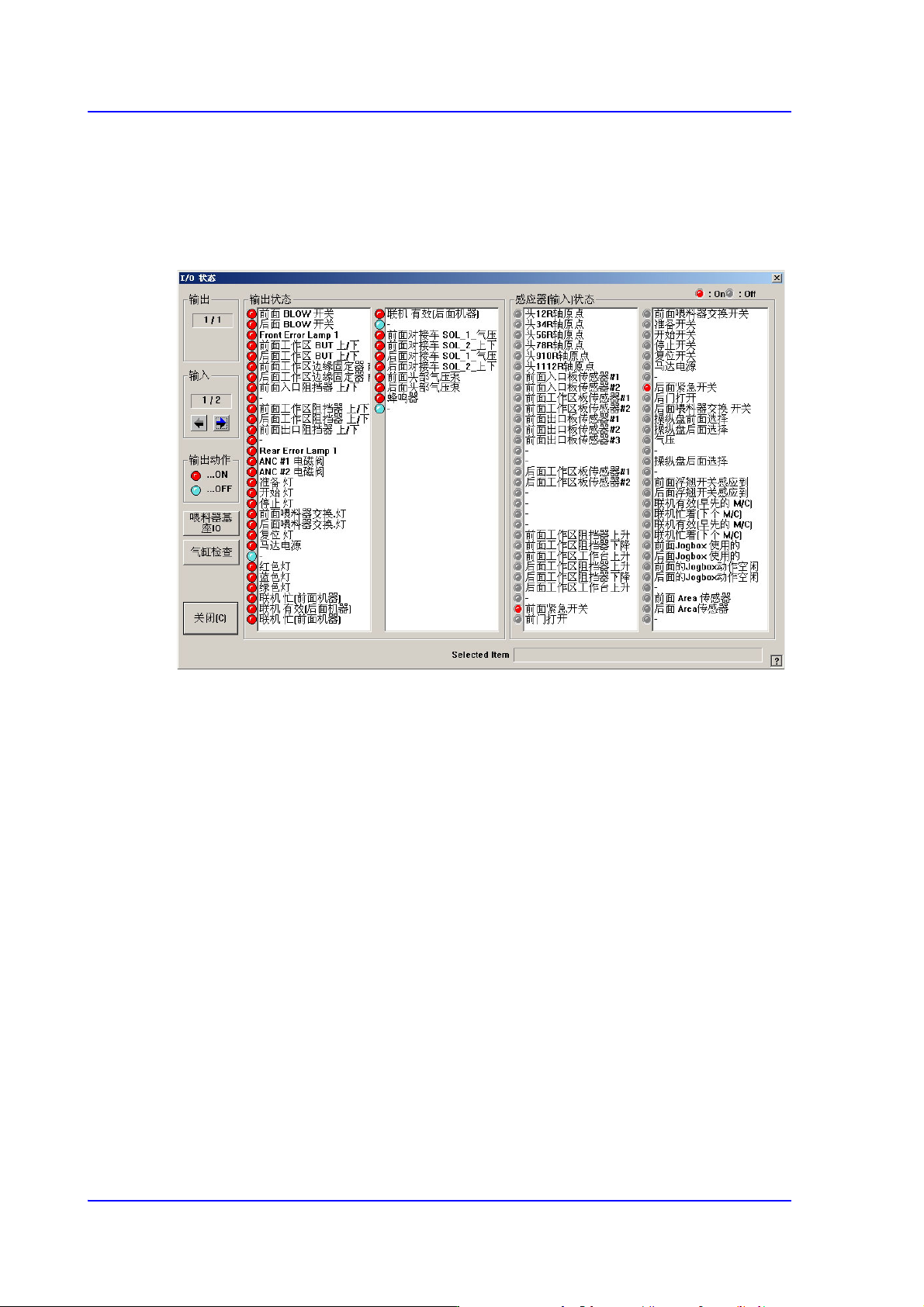

图
16.3 “
自我诊断
: I/O
状态
”
对话框
<输出> 领域
表示输出Block。
<输入> 领域
表示输入Block。
<输出状态> 领域
表示选择的输出Block的传感器的状态。红色表示开状态，兰色表示关状态。
选择将要设定的传感器后，双击鼠标的左边按钮或按下空格键时可以转换传感
器的状态。
<输入状态> 领域
表示选择的输入Block的传感器的状态。红色表示开状态，兰色表示关状态。
<喂料器底座IO> 按钮
按顺序开/ 关喂料器基座的压缩气气阀，同时检查气阀的动作状态。
